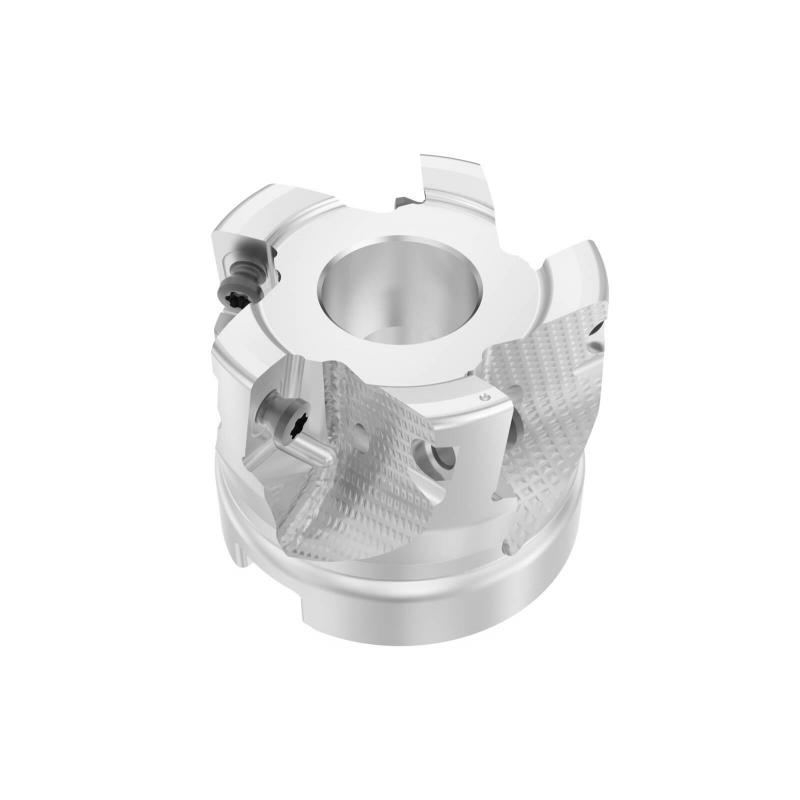

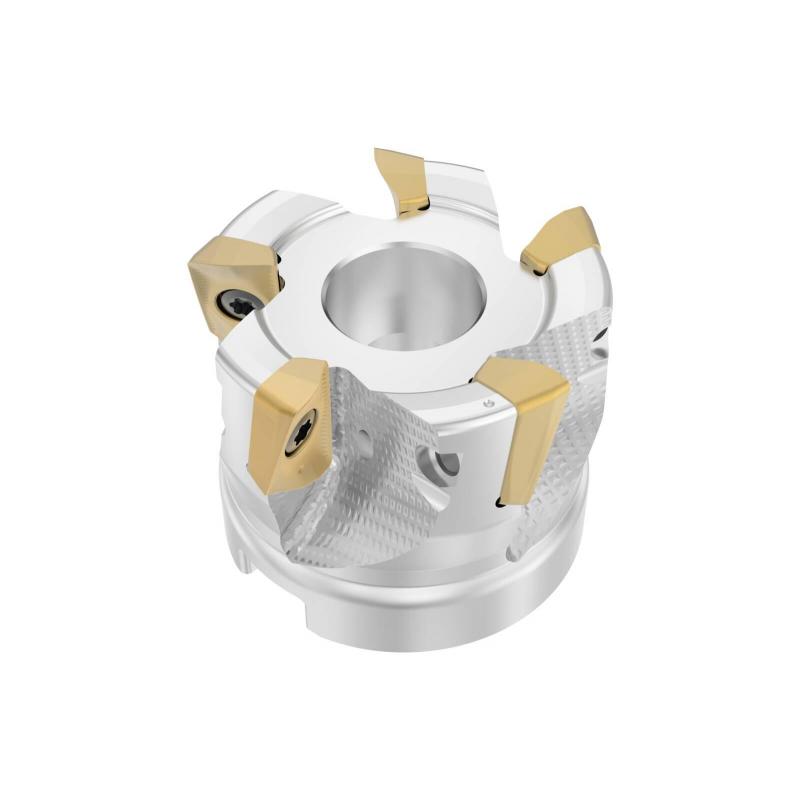

R220.69-0052-XO16-5A Fréza (těleso) Turbo pro rohové frézování

Parametry

Čistá hmotnost [kg]

0.32

Maximální otáčky

11600 rpm

Objednací kód produktu

R220.69-0052-XO16-5A

Označení produktu ansi

R220.69-0052-XO16-5A

Item style code

308-02

Číslo položky

03336112

Pocket seat code of the cutter

XO.X1605

Připojení - strana obrobku

XOMX1605 / XOEX1605

Kód provedení vstupu chladiva

1

Vlastnosti dodávky chladiva

1

Ortogonální úhel čela [deg]

-6.0

Úhel nastavení ostří nástroje [deg]

90.0

Úhel nastavení ostří v čelním směru posuvu [deg]

90.0

Úhel nastavení ostří v bočním směru posuvu [deg]

90.0

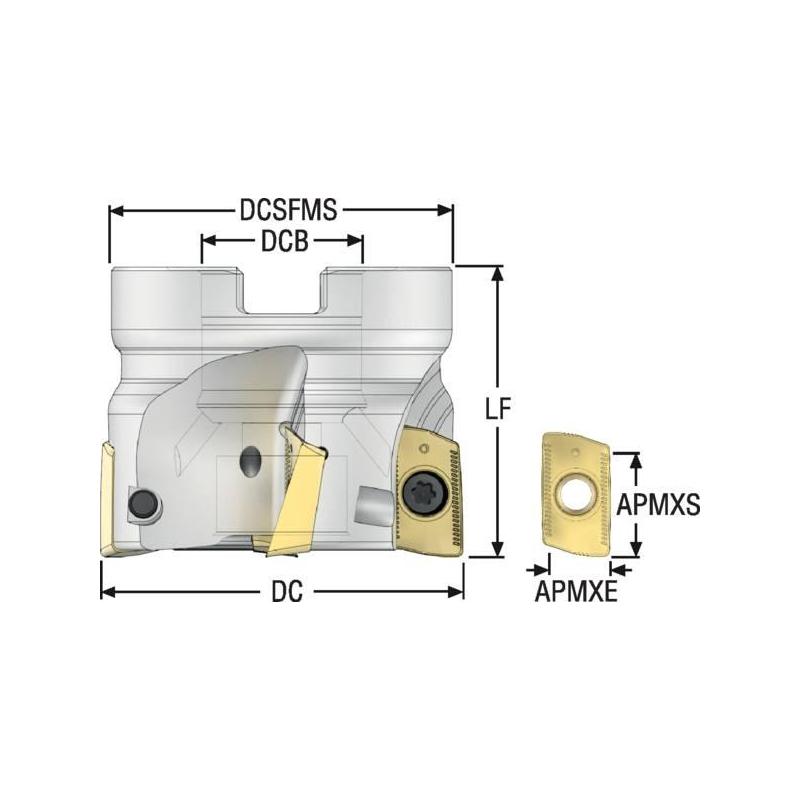

Funkční délka [mm]

40.0

Max. úhel zafrézování [deg]

2.5

Typ upnutí

Arbor

Axiální úhel čela [deg]

9.0

Max. hloubka řezu [mm]

15.0

Max. hloubka řezu v bočním směru posuvu [mm]

15.0

Hloubka unášecí drážky [mm]

6.3

Cutting pitch differential

1

Cutting pitch density [close]

Close

Kód provedení výstupu chladiva

3

Obráběcí průměr [mm]

52.0

Průměr centrálního otvoru [mm]

22.0

Průměr stykové plochy ze strany stroje [mm]

47.0

Radiální úhel čela [deg]

-6.0

Šířka unášecí drážky [mm]

10.4

Materiál řezného prvku

Idun

Počet efektivních obvodových břitů

5

Celkový počet funkčních břitů nástroje

5

Max. hloubka řezu v čelním směru posuvu [mm]

9.0

Maximální průměr otvoru pro šroubovou interpolaci [mm]

101.7

Minimální průměr otvoru pro šroubovou interpolaci [mm]

87.5

Tool item surface treatment

Polished
