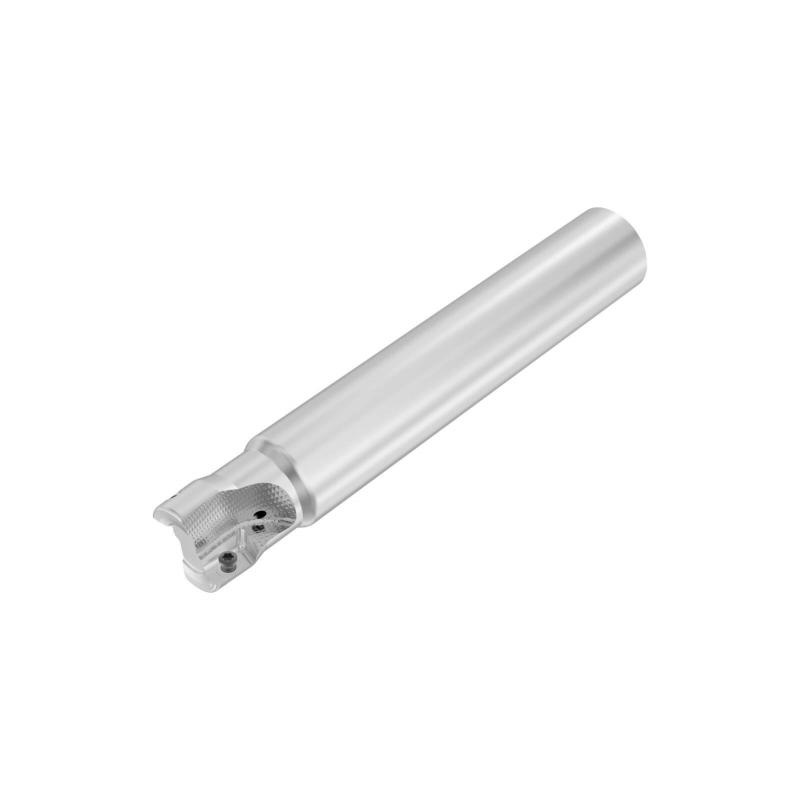

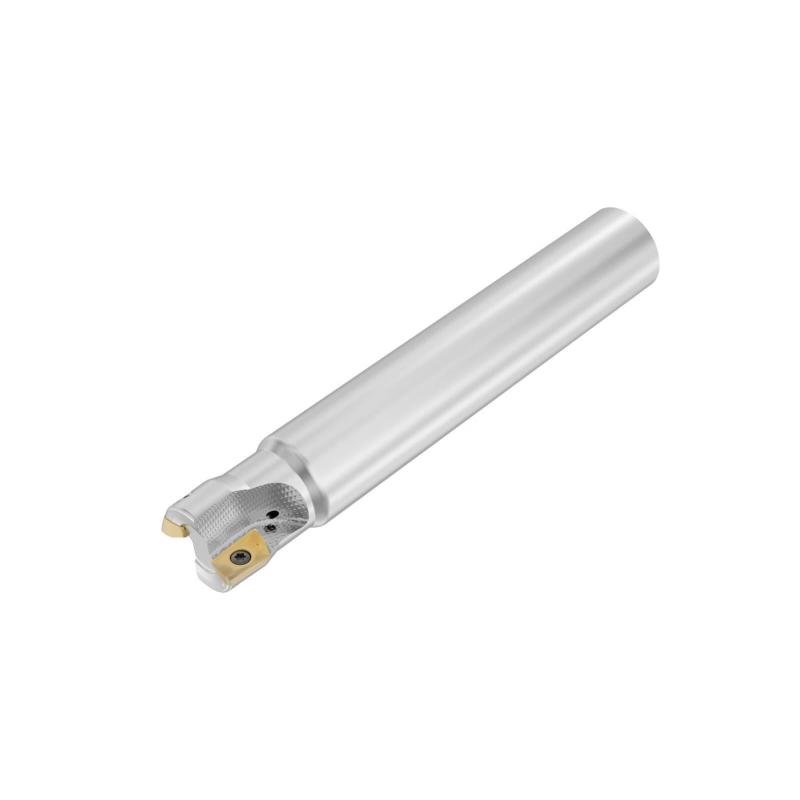

R217.69-2525.0-XO16-2A Fréza (těleso) Turbo pro rohové frézování

Parametry

Čistá hmotnost [kg]

0.525

Celková délka

170.0 mm

Délka stopky [mm]

135.0

Maximální otáčky

16700 rpm

Objednací kód produktu

R217.69-2525.0-XO16-2A

Označení produktu ansi

R217.69-2525.0-XO16-2A

Item style code

307-01

Číslo položky

03336100

Pocket seat code of the cutter

XO.X1605

Připojení - strana obrobku

XOMX1605 / XOEX1605

Kód provedení vstupu chladiva

1

Vlastnosti dodávky chladiva

1

Průměr stopky / otvoru pro trn [mm]

25.0

Ortogonální úhel čela [deg]

-11.0

Úhel nastavení ostří nástroje [deg]

90.0

Úhel nastavení ostří v čelním směru posuvu [deg]

90.0

Úhel nastavení ostří v bočním směru posuvu [deg]

90.0

Max. úhel zafrézování [deg]

11.0

Typ upnutí

Cylindrical

Axiální úhel čela [deg]

3.0

Max. hloubka řezu [mm]

15.0

Max. hloubka řezu v bočním směru posuvu [mm]

15.0

Cutting pitch differential

0

Cutting pitch density [close]

Normal

Kód provedení výstupu chladiva

3

Obráběcí průměr [mm]

25.0

Radiální úhel čela [deg]

-11.0

Materiál řezného prvku

Idun

Počet efektivních obvodových břitů

2

Celkový počet funkčních břitů nástroje

2

Max. hloubka řezu v čelním směru posuvu [mm]

9.0

Maximální průměr otvoru pro šroubovou interpolaci [mm]

47.7

Minimální průměr otvoru pro šroubovou interpolaci [mm]

33.5

Vysunutá délka [mm]

114.0

Tool item surface treatment

Polished

Využitelná max. délka [mm]

35.0
