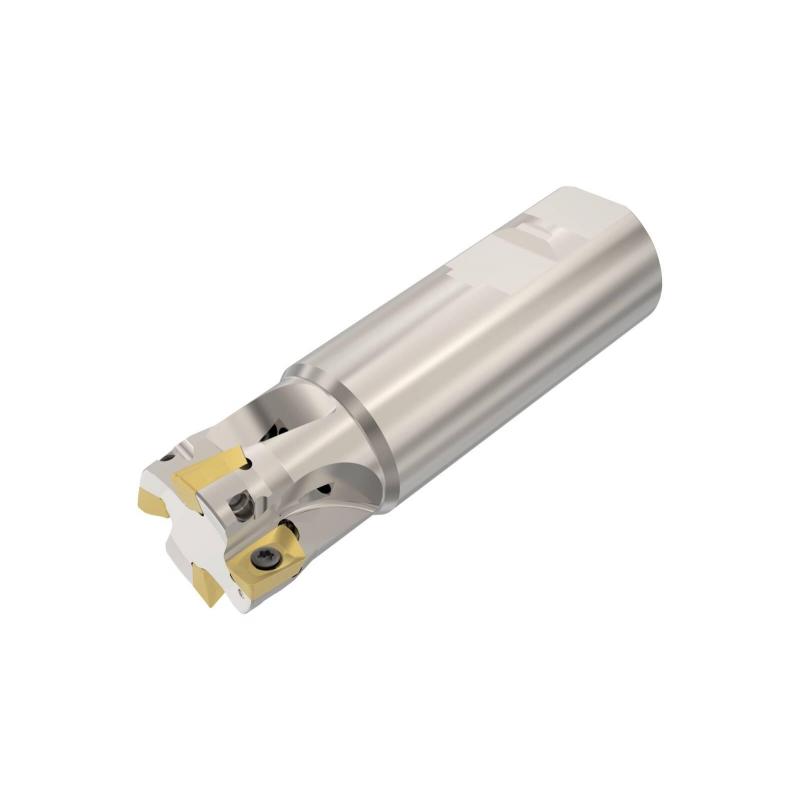

R217.69-01.25-3-12-4AN Fréza (těleso) Turbo pro rohové frézování

Parametry

Čistá hmotnost [kg]

0.64

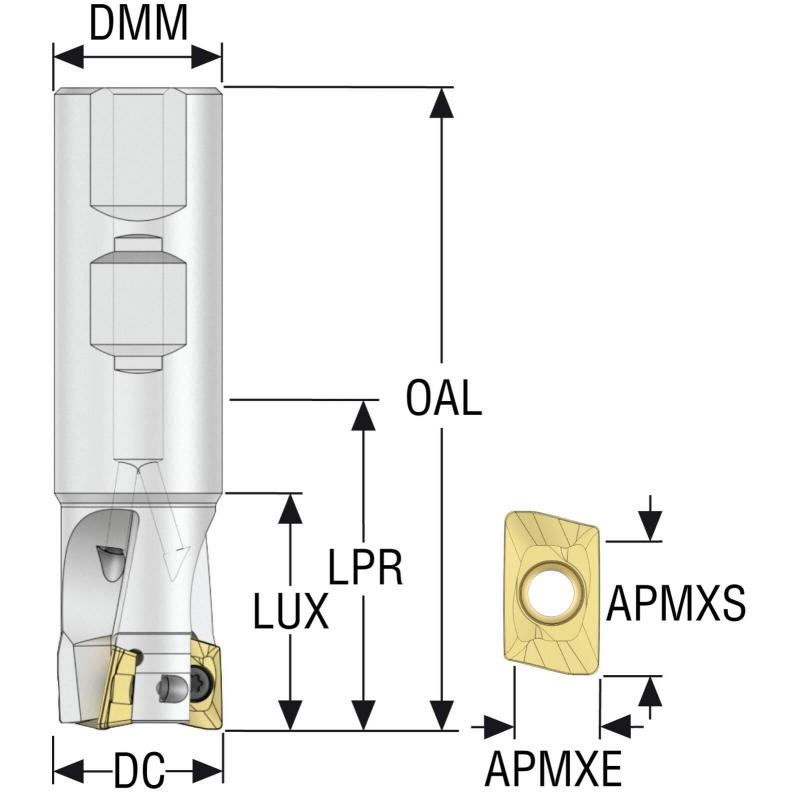

Celková délka

108.0 mm

Délka stopky [mm]

74.0

Maximální otáčky

18400 rpm

Objednací kód produktu

R217.69-01.25-3-12-4AN

Označení produktu ansi

R217.69-01.25-3-12-4AN

Item style code

307-01

Číslo položky

02688960

Pocket seat code of the cutter

XO.X1204

Připojení - strana obrobku

XOMX1204 / XOEX1204

Kód provedení vstupu chladiva

1

Vlastnosti dodávky chladiva

1

Průměr stopky / otvoru pro trn [mm]

31.75

Ortogonální úhel čela [deg]

-7.4

Úhel nastavení ostří nástroje [deg]

90.0

Úhel nastavení ostří v čelním směru posuvu [deg]

90.0

Úhel nastavení ostří v bočním směru posuvu [deg]

90.0

Funkční délka [mm]

79.0

Max. úhel zafrézování [deg]

3.0

Typ upnutí

Weldon

Axiální úhel čela [deg]

8.0

Max. hloubka řezu [mm]

11.0

Max. hloubka řezu v bočním směru posuvu [mm]

11.0

Cutting pitch differential

0

Cutting pitch density [close]

Close

Kód provedení výstupu chladiva

3

Obráběcí průměr [mm]

31.75

Radiální úhel čela [deg]

-7.4

Materiál řezného prvku

Steel

Počet efektivních obvodových břitů

4

Celkový počet funkčních břitů nástroje

4

Max. hloubka řezu v čelním směru posuvu [mm]

7.0

Maximální průměr otvoru pro šroubovou interpolaci [mm]

61.5

Minimální průměr otvoru pro šroubovou interpolaci [mm]

51.0

Vysunutá délka [mm]

48.0

Tool item surface treatment

Nickel Coated

Využitelná max. délka [mm]

34.0
