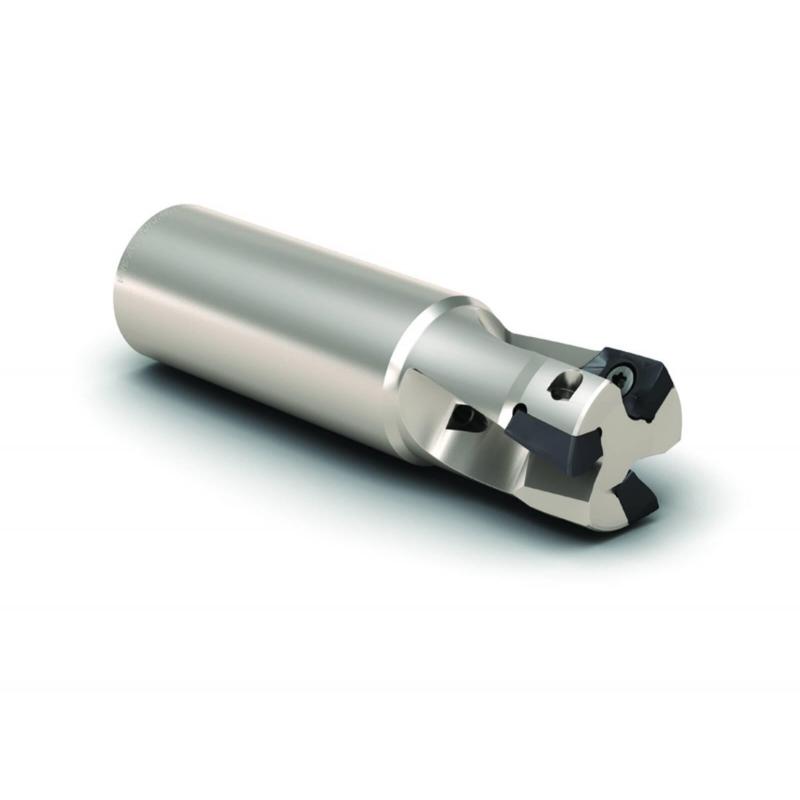

R217.69-00.87-3-12-2AN Fréza (těleso) Turbo pro rohové frézování

Parametry

Čistá hmotnost [kg]

0.269

Celková délka

85.8 mm

Délka stopky [mm]

56.0

Maximální otáčky

22000 rpm

Objednací kód produktu

R217.69-00.87-3-12-2AN

Označení produktu ansi

R217.69-00.87-3-12-2AN

Item style code

307-01

Číslo položky

02688951

Pocket seat code of the cutter

XO.X1204

Připojení - strana obrobku

XOMX1204 / XOEX1204

Kód provedení vstupu chladiva

1

Vlastnosti dodávky chladiva

1

Průměr stopky / otvoru pro trn [mm]

19.05

Ortogonální úhel čela [deg]

-10.3

Úhel nastavení ostří nástroje [deg]

90.0

Úhel nastavení ostří v čelním směru posuvu [deg]

90.0

Úhel nastavení ostří v bočním směru posuvu [deg]

90.0

Funkční délka [mm]

60.0

Max. úhel zafrézování [deg]

6.0

Typ upnutí

Weldon

Axiální úhel čela [deg]

4.1

Max. hloubka řezu [mm]

11.0

Max. hloubka řezu v bočním směru posuvu [mm]

11.0

Cutting pitch differential

0

Cutting pitch density [close]

Normal

Kód provedení výstupu chladiva

3

Obráběcí průměr [mm]

22.225

Radiální úhel čela [deg]

-10.3

Materiál řezného prvku

Steel

Počet efektivních obvodových břitů

2

Celkový počet funkčních břitů nástroje

2

Max. hloubka řezu v čelním směru posuvu [mm]

7.0

Maximální průměr otvoru pro šroubovou interpolaci [mm]

42.0

Minimální průměr otvoru pro šroubovou interpolaci [mm]

31.5

Vysunutá délka [mm]

35.8

Tool item surface treatment

Nickel Coated

Využitelná max. délka [mm]

35.8
