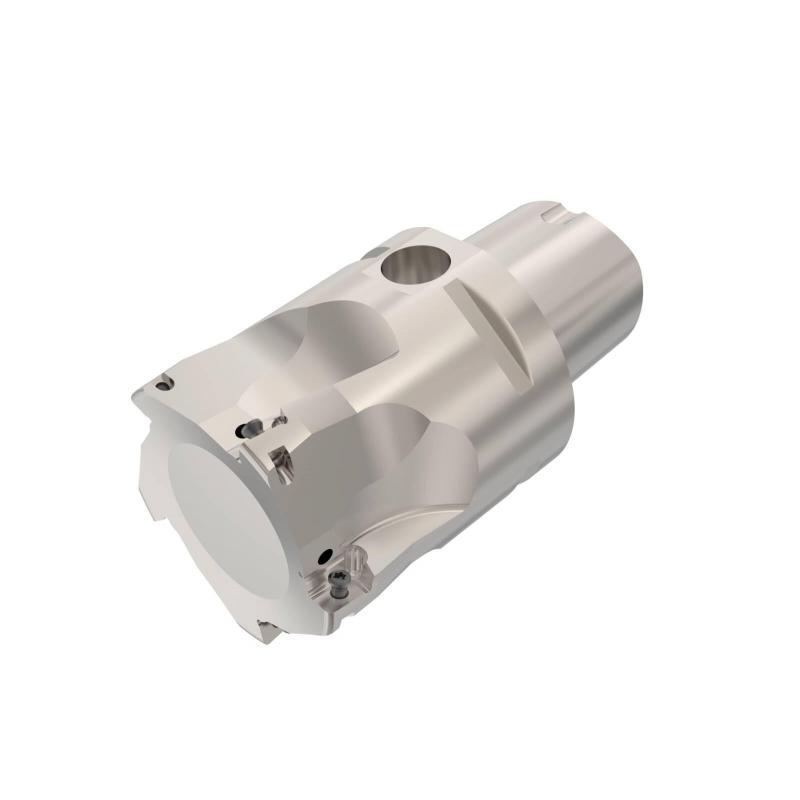

C5-R217.69-054-10-5A Fréza (těleso) Turbo pro rohové frézování

Parametry

Čistá hmotnost [kg]

0.8937

Maximální otáčky

14200 rpm

Objednací kód produktu

C5-R217.69-054-10-5A

Označení produktu ansi

C5-R217.69-054-10-5A

Item style code

307-01

Číslo položky

02824181

Připojení - strana stroje

C5

Pocket seat code of the cutter

XO.X10T3

Připojení - strana obrobku

XOMX10T3 / XOEX10T3

Kód provedení vstupu chladiva

1

Vlastnosti dodávky chladiva

1

Ortogonální úhel čela [deg]

-4.95

Úhel nastavení ostří nástroje [deg]

90.0

Úhel nastavení ostří v čelním směru posuvu [deg]

90.0

Úhel nastavení ostří v bočním směru posuvu [deg]

90.0

Funkční délka [mm]

60.0

Max. úhel zafrézování [deg]

1.2

Typ upnutí

Seco-Capto

Axiální úhel čela [deg]

8.0

Max. hloubka řezu [mm]

9.0

Max. hloubka řezu v bočním směru posuvu [mm]

9.0

Cutting pitch differential

1

Cutting pitch density [close]

Normal

Kód provedení výstupu chladiva

3

Obráběcí průměr [mm]

54.0

Průměr stykové plochy ze strany stroje [mm]

50.0

Radiální úhel čela [deg]

-4.95

Materiál řezného prvku

Steel

Počet efektivních obvodových břitů

5

Celkový počet funkčních břitů nástroje

5

Max. hloubka řezu v čelním směru posuvu [mm]

6.0

Maximální průměr otvoru pro šroubovou interpolaci [mm]

106.5

Minimální průměr otvoru pro šroubovou interpolaci [mm]

97.0

Tool item surface treatment

Nickel Coated

Využitelná max. délka [mm]

60.0
