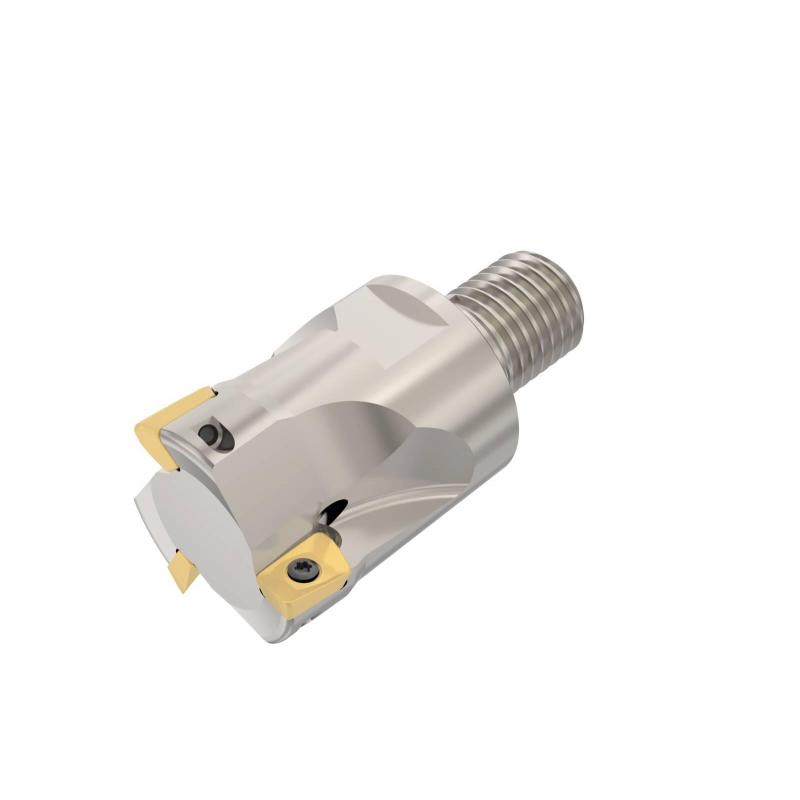

R217.69-1632.RE-10-3A Fréza (těleso) Turbo pro rohové frézování

Parametry

Čistá hmotnost [kg]

0.198

Maximální otáčky

20800 rpm

Objednací kód produktu

R217.69-1632.RE-10-3A

Označení produktu ansi

R217.69-1632.RE-10-3A

Item style code

307-01

Číslo položky

02769234

Pocket seat code of the cutter

XO.X10T3

Velikost závitu

M16

Připojení - strana obrobku

XOMX10T3 / XOEX10T3

Kód provedení vstupu chladiva

1

Vlastnosti dodávky chladiva

1

Ortogonální úhel čela [deg]

-6.5

Úhel nastavení ostří nástroje [deg]

90.0

Úhel nastavení ostří v čelním směru posuvu [deg]

90.0

Úhel nastavení ostří v bočním směru posuvu [deg]

90.0

Funkční délka [mm]

40.0

Max. úhel zafrézování [deg]

2.0

Typ upnutí

Combimaster

Axiální úhel čela [deg]

8.0

Max. hloubka řezu [mm]

9.0

Max. hloubka řezu v bočním směru posuvu [mm]

9.0

Cutting pitch differential

0

Cutting pitch density [close]

Coarse

Kód provedení výstupu chladiva

3

Obráběcí průměr [mm]

32.0

Průměr stykové plochy ze strany stroje [mm]

30.0

Radiální úhel čela [deg]

-6.5

Materiál řezného prvku

Steel

Počet efektivních obvodových břitů

3

Celkový počet funkčních břitů nástroje

3

Max. hloubka řezu v čelním směru posuvu [mm]

6.0

Maximální průměr otvoru pro šroubovou interpolaci [mm]

62.5

Minimální průměr otvoru pro šroubovou interpolaci [mm]

53.0

Tool item surface treatment

Nickel Coated

Krouticí moment spoje [Nm]

80.0

Velikost klíče

26
