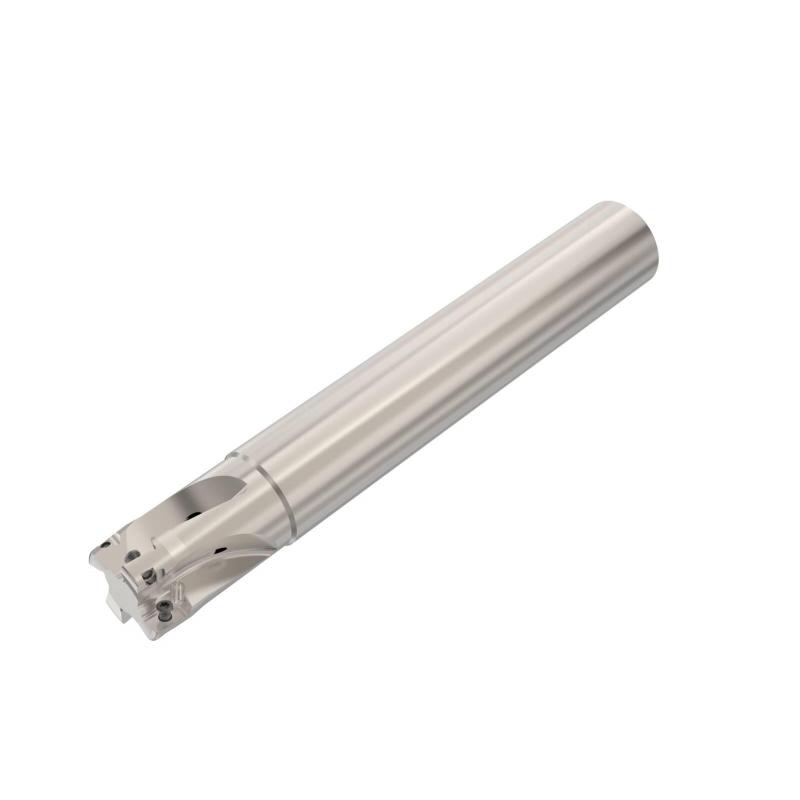

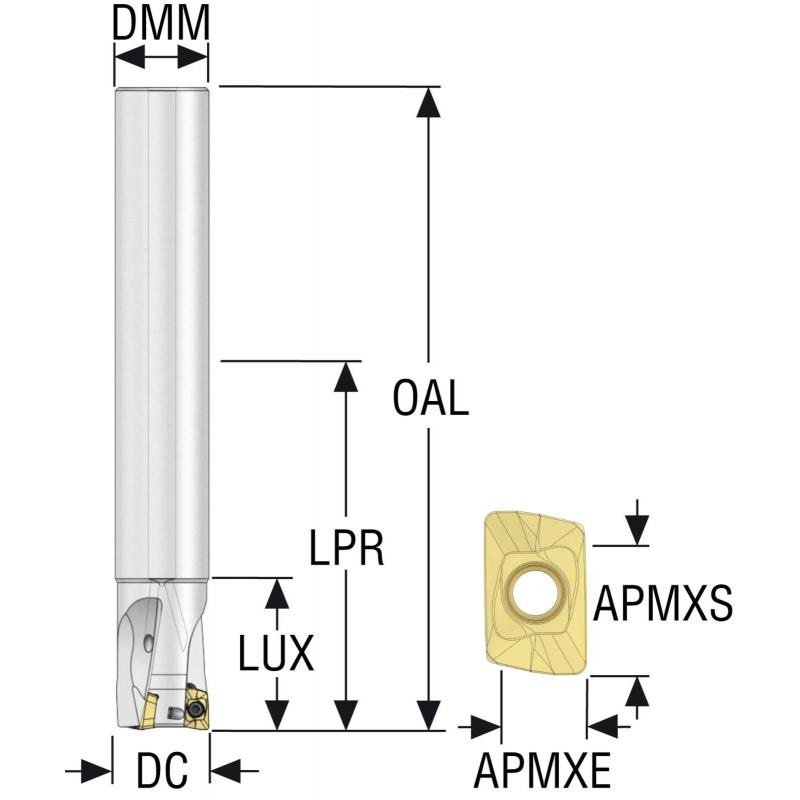

R217.69-2525.0-10-4A Fréza (těleso) Turbo pro rohové frézování

Parametry

Čistá hmotnost [kg]

0.536

Celková délka

170.0 mm

Délka stopky [mm]

130.0

Maximální otáčky

23500 rpm

Objednací kód produktu

R217.69-2525.0-10-4A

Označení produktu ansi

R217.69-2525.0-10-4A

Item style code

307-01

Číslo položky

02769224

Pocket seat code of the cutter

XO.X10T3

Připojení - strana obrobku

XOMX10T3 / XOEX10T3

Kód provedení vstupu chladiva

1

Vlastnosti dodávky chladiva

1

Průměr stopky / otvoru pro trn [mm]

25.0

Ortogonální úhel čela [deg]

-7.3

Úhel nastavení ostří nástroje [deg]

90.0

Úhel nastavení ostří v čelním směru posuvu [deg]

90.0

Úhel nastavení ostří v bočním směru posuvu [deg]

90.0

Max. úhel zafrézování [deg]

3.0

Typ upnutí

Cylindrical

Axiální úhel čela [deg]

8.0

Max. hloubka řezu [mm]

9.0

Max. hloubka řezu v bočním směru posuvu [mm]

9.0

Cutting pitch differential

0

Cutting pitch density [close]

Close

Kód provedení výstupu chladiva

3

Obráběcí průměr [mm]

25.0

Radiální úhel čela [deg]

-7.3

Materiál řezného prvku

Steel

Počet efektivních obvodových břitů

4

Celkový počet funkčních břitů nástroje

4

Max. hloubka řezu v čelním směru posuvu [mm]

6.0

Maximální průměr otvoru pro šroubovou interpolaci [mm]

48.5

Minimální průměr otvoru pro šroubovou interpolaci [mm]

39.0

Vysunutá délka [mm]

114.0

Tool item surface treatment

Nickel Coated

Využitelná max. délka [mm]

40.0
