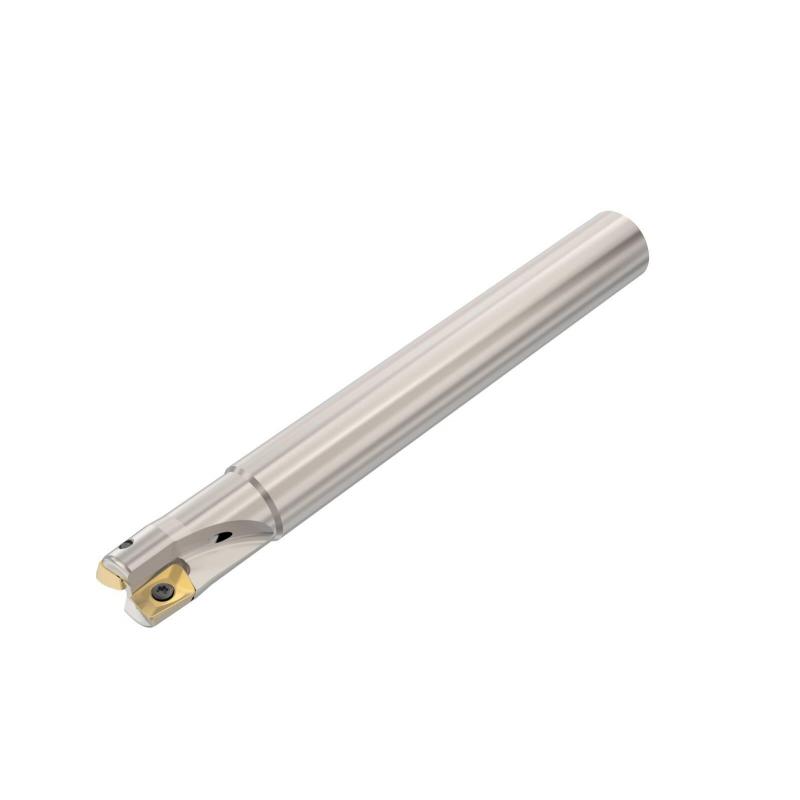

R217.69-1616.0-10-2A Fréza (těleso) Turbo pro rohové frézování

Parametry

Čistá hmotnost [kg]

0.172

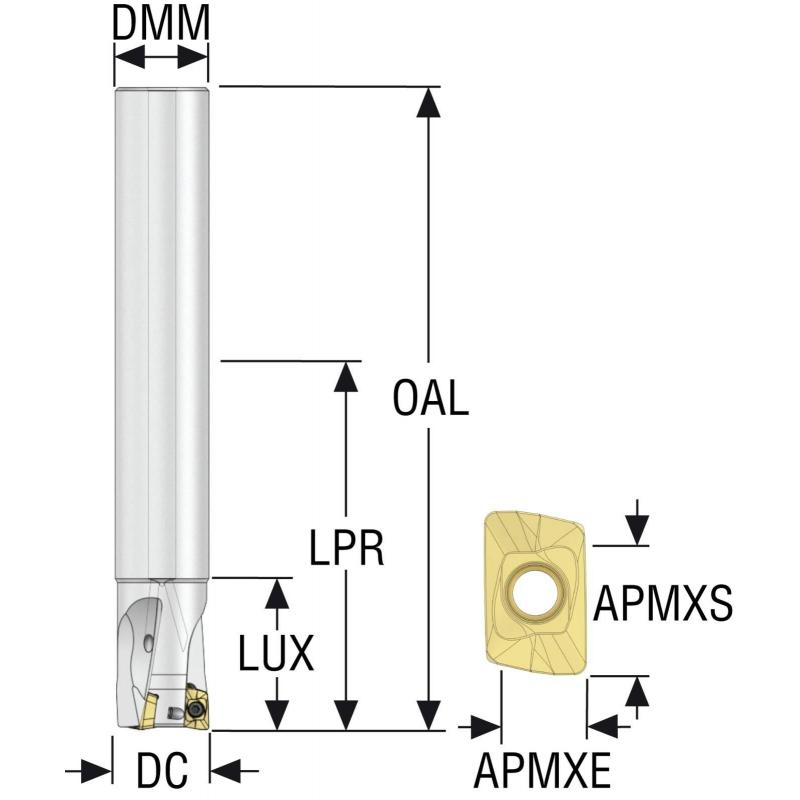

Celková délka

135.0 mm

Délka stopky [mm]

105.0

Maximální otáčky

29400 rpm

Objednací kód produktu

R217.69-1616.0-10-2A

Označení produktu ansi

R217.69-1616.0-10-2A

Item style code

307-01

Číslo položky

02769179

Pocket seat code of the cutter

XO.X10T3

Připojení - strana obrobku

XOMX10T3 / XOEX10T3

Kód provedení vstupu chladiva

1

Vlastnosti dodávky chladiva

1

Průměr stopky / otvoru pro trn [mm]

16.0

Ortogonální úhel čela [deg]

-11.4

Úhel nastavení ostří nástroje [deg]

90.0

Úhel nastavení ostří v čelním směru posuvu [deg]

90.0

Úhel nastavení ostří v bočním směru posuvu [deg]

90.0

Max. úhel zafrézování [deg]

7.5

Typ upnutí

Cylindrical

Axiální úhel čela [deg]

3.1

Max. hloubka řezu [mm]

9.0

Max. hloubka řezu v bočním směru posuvu [mm]

9.0

Cutting pitch differential

0

Cutting pitch density [close]

Normal

Kód provedení výstupu chladiva

3

Obráběcí průměr [mm]

16.0

Radiální úhel čela [deg]

-11.4

Materiál řezného prvku

Steel

Počet efektivních obvodových břitů

2

Celkový počet funkčních břitů nástroje

2

Max. hloubka řezu v čelním směru posuvu [mm]

6.0

Maximální průměr otvoru pro šroubovou interpolaci [mm]

30.5

Minimální průměr otvoru pro šroubovou interpolaci [mm]

21.0

Vysunutá délka [mm]

87.0

Tool item surface treatment

Nickel Coated

Využitelná max. délka [mm]

30.0
