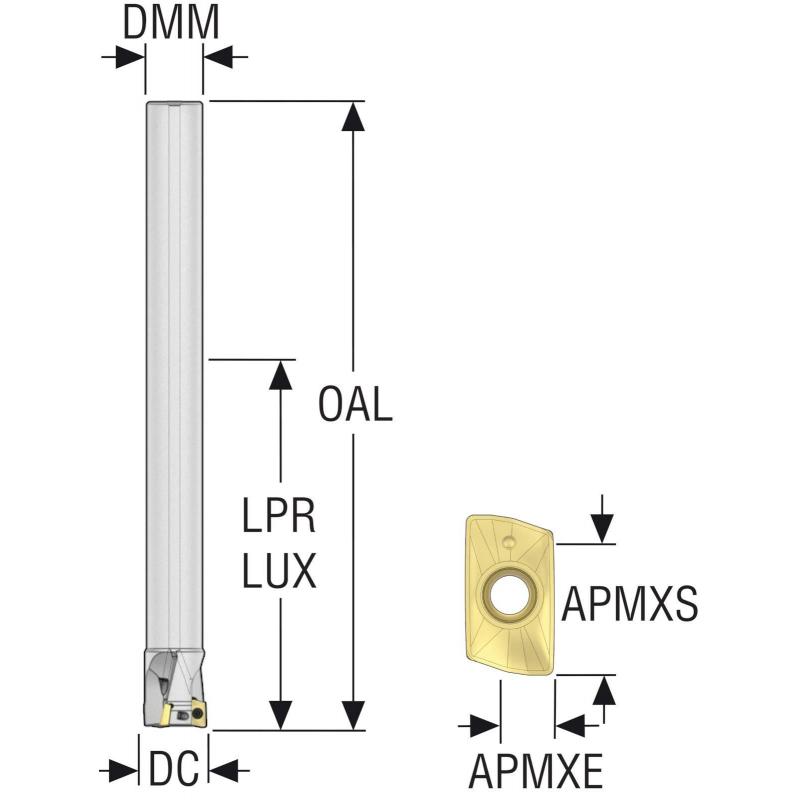

R217.69-0810.0-06-2AN Fréza (těleso) Turbo pro rohové frézování

Parametry

Čistá hmotnost [kg]

0.035

Celková délka

100.0 mm

Délka stopky [mm]

82.0

Maximální otáčky

60000 rpm

Objednací kód produktu

R217.69-0810.0-06-2AN

Označení produktu ansi

R217.69-0810.0-06-2AN

Item style code

307-01

Číslo položky

02690707

Pocket seat code of the cutter

XO.X0602

Připojení - strana obrobku

XOMX0602 / XOEX0602

Kód provedení vstupu chladiva

1

Vlastnosti dodávky chladiva

1

Průměr stopky / otvoru pro trn [mm]

8.0

Ortogonální úhel čela [deg]

-11.8

Úhel nastavení ostří nástroje [deg]

90.0

Úhel nastavení ostří v čelním směru posuvu [deg]

90.0

Úhel nastavení ostří v bočním směru posuvu [deg]

90.0

Max. úhel zafrézování [deg]

10.0

Typ upnutí

Cylindrical

Axiální úhel čela [deg]

2.8

Max. hloubka řezu [mm]

5.0

Max. hloubka řezu v bočním směru posuvu [mm]

5.0

Cutting pitch differential

0

Cutting pitch density [close]

Normal

Kód provedení výstupu chladiva

3

Obráběcí průměr [mm]

10.0

Radiální úhel čela [deg]

-11.8

Materiál řezného prvku

Steel

Počet efektivních obvodových břitů

2

Celkový počet funkčních břitů nástroje

2

Max. hloubka řezu v čelním směru posuvu [mm]

3.0

Maximální průměr otvoru pro šroubovou interpolaci [mm]

19.0

Minimální průměr otvoru pro šroubovou interpolaci [mm]

14.5

Vysunutá délka [mm]

64.0

Tool item surface treatment

Nickel Coated

Využitelná max. délka [mm]

64.0
