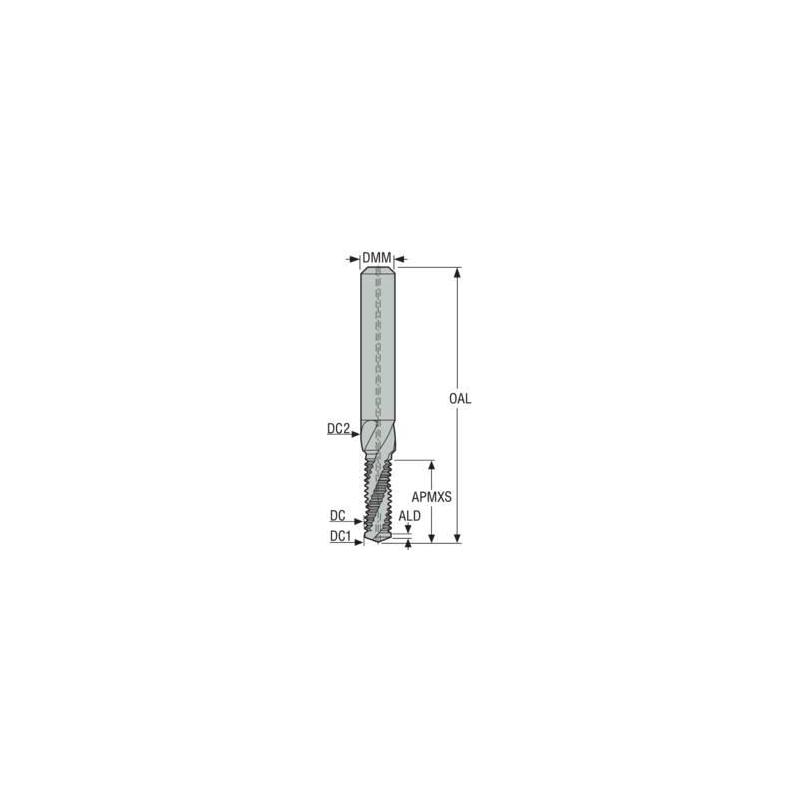

DTM-5/16X24UNF-10R1 Fréza závitová monolitní

Parametry

Čistá hmotnost [kg]

0.0569

Celková délka

74.0 mm

Typ závitu

UN

Délka stopky [mm]

40.0

Směr řezu [řez]

Right

Maximální otáčky

25000 rpm

Objednací kód produktu

DTM-5/16X24UNF-10R1

Označení produktu ansi

DTM-5/16X24UNF-10R1

Item style code

303-11

Číslo položky

02827382

Počet břitů

2

Rohový rádius [mm]

0.07

Velikost závitu

5/16

Vrcholový úhel profilu [deg]

60.0

Min. počet chodů na palec

24.0

Max. počet chodů na palec

24.0

Průměr stopky / otvoru pro trn [mm]

10.0

Úhel nastavení ostří nástroje [deg]

90.0

Typ upnutí

Cylindrical

Verze (vnitřní/vnější/obě)

Internal

Max. hloubka řezu [mm]

18.83

Max. hloubka řezu v bočním směru posuvu [mm]

18.83

Obráběcí průměr [mm]

6.51

Počet efektivních obvodových břitů

2

Celkový počet funkčních břitů nástroje

2

Vysunutá délka [mm]

34.0

Využitelná max. délka [mm]

18.83

Využitelná délka [mm]

17.77

Vrcholový úhel [deg]

140.0

Stupeň včetně přechodu [deg]

45.0

Průměr závitu [mm]

7.9375
