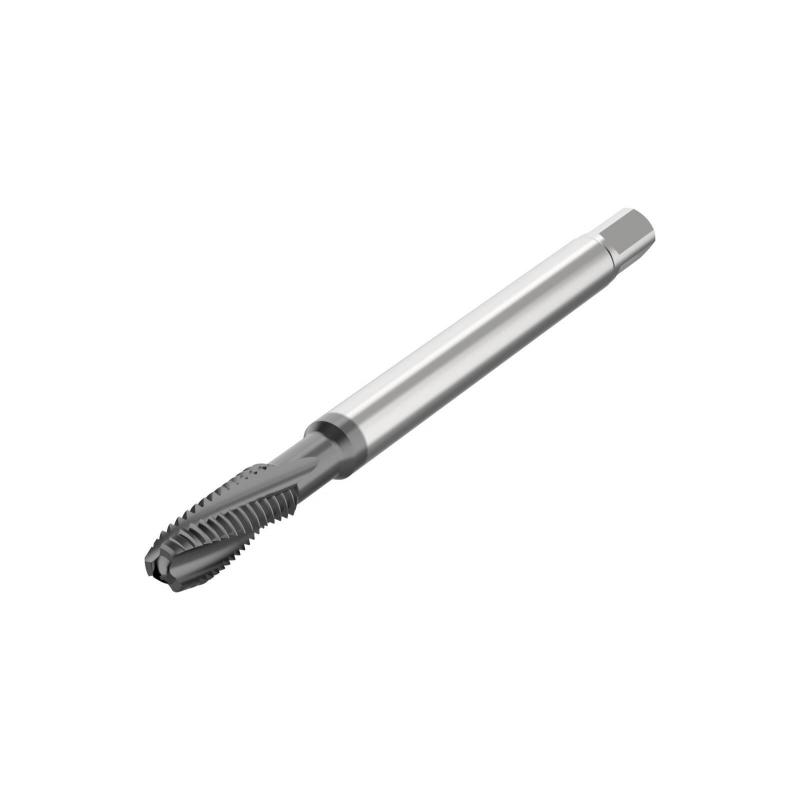

MTH-10-32UNJF3B-BC-S142 Závitník s lamačem třísek/šroubovicí

Parametry

Čistá hmotnost [kg]

0.012

Celková délka

70.0 mm

Délka závitu [mm]

16.0

Objednací kód produktu

MTH-10-32UNJF3B-BC-S142

Označení produktu ansi

MTH-10-32UNJF3B-BC-S142

Item style code

301-02

Číslo položky

10001153

Počet břitů

3

Velikost závitu

UNJF10-32

Velikost stopky a čtyřhranu

6.00X4.90

Min. počet chodů na palec

32.0

Max. počet chodů na palec

32.0

Kód provedení vstupu chladiva

0

Vlastnosti dodávky chladiva

0

Průměr stopky / otvoru pro trn [mm]

6.0

Funkční délka [mm]

70.0

Typ upnutí

Cylindrical

Kód provedení výstupu chladiva

0

Materiál řezného prvku

HSS-E-PM

Toleranční třída závitu [5B]

3B

Úhel šroubovice břitů [deg]

15.0

Využitelná délka [mm]

16.0

Povlak řezného prvku

ACN

Poměr využitelné délky

2.0

Průměr závitu [mm]

4.913

Norma provedení nástroje

DIN2184-1

Doporučený průměr výchozího otvoru [mm]

4.15

Maximální průměr výchozího otvoru [mm]

4.253

Závitování - typ náběhu

C
