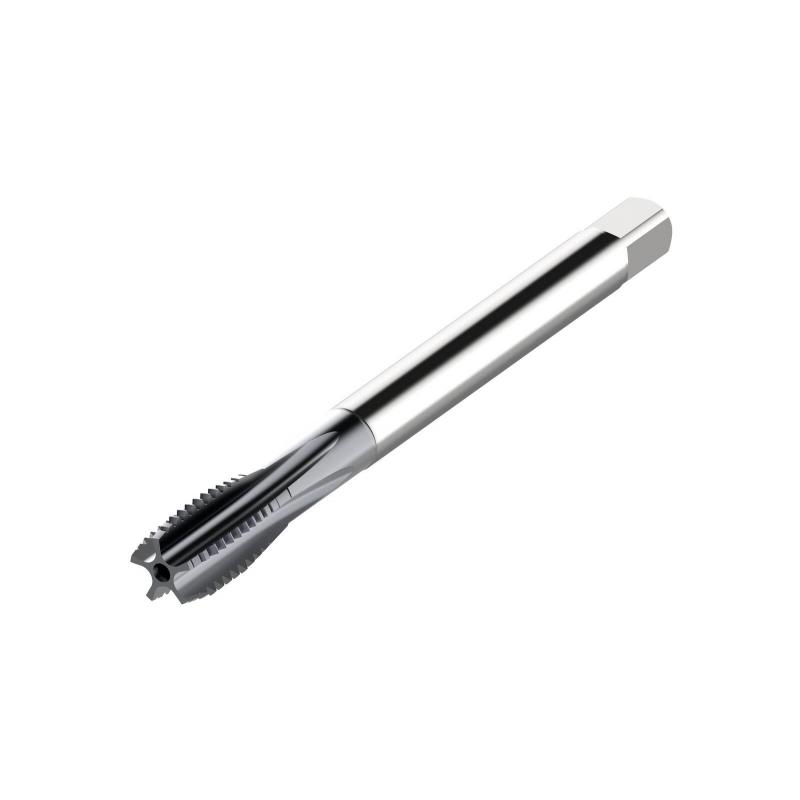

MTS-M20X2.50ISO6HX-XC-K102-A -

Parametry

Čistá hmotnost [kg]

0.182

Celková délka

140.0 mm

Délka závitu [mm]

30.0

Objednací kód produktu

MTS-M20X2.50ISO6HX-XC-K102-A

Označení produktu ansi

MTS-M20X2.50ISO6HX-XC-K102-A

Item style code

301-01

Číslo položky

03305457

Počet břitů

5

Velikost závitu

M20

Velikost stopky a čtyřhranu

16.00X12.00

Kód provedení vstupu chladiva

1

Vlastnosti dodávky chladiva

1

Průměr stopky / otvoru pro trn [mm]

16.0

Funkční délka [mm]

140.0

Typ upnutí

Cylindrical

Kód provedení výstupu chladiva

1

Materiál řezného prvku

HSS-E-PM

Toleranční třída závitu [5B]

6HX

Min. rozteč závitu [mm]

2.5

Max. rozteč závitu [mm]

2.5

Úhel šroubovice břitů [deg]

0.0

Využitelná délka [mm]

95.0

Povlak řezného prvku

TiAlN

Poměr využitelné délky

3.0

Průměr závitu [mm]

20.0

Norma provedení nástroje

DIN376

Doporučený průměr výchozího otvoru [mm]

17.7

Maximální průměr výchozího otvoru [mm]

17.744

Závitování - typ náběhu

C
