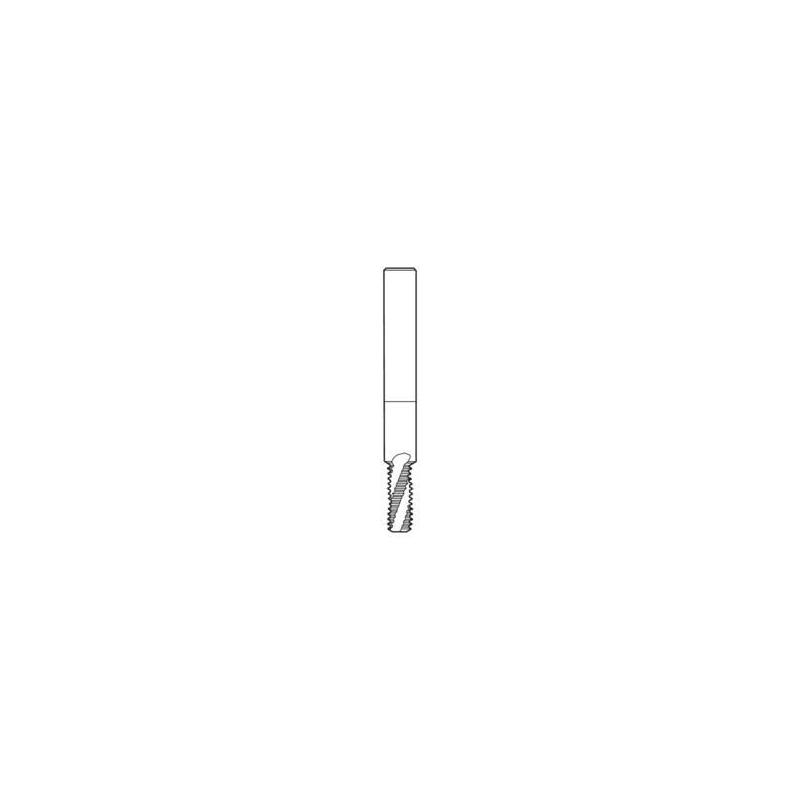

TM-7/16X20UNF-12R1 Fréza závitová monolitní

Parametry

Čistá hmotnost [kg]

0.0933

Celková délka

79.0 mm

Počet zubů

17.0

Typ závitu

UN

Délka stopky [mm]

45.0

Směr řezu [řez]

Right

Maximální otáčky

10000 rpm

Objednací kód produktu

TM-7/16X20UNF-12R1

Označení produktu ansi

TM-7/16X20UNF-12R1

Item style code

303-09

Číslo položky

02827394

Počet břitů

3

Rohový rádius [mm]

0.09

Velikost závitu

7/16

Minimální obráběný průměr [mm]

9.9

Vrcholový úhel profilu [deg]

60.0

Min. počet chodů na palec

20.0

Max. počet chodů na palec

20.0

Průměr stopky / otvoru pro trn [mm]

12.0

Úhel nastavení ostří nástroje [deg]

90.0

Typ upnutí

Cylindrical

Verze (vnitřní/vnější/obě)

Internal

Max. hloubka řezu [mm]

22.2

Max. hloubka řezu v bočním směru posuvu [mm]

22.2

Obráběcí průměr [mm]

9.32

Počet efektivních obvodových břitů

3

Celkový počet funkčních břitů nástroje

3

Vysunutá délka [mm]

34.0

Využitelná max. délka [mm]

22.2

Stupeň včetně přechodu [deg]

45.0
