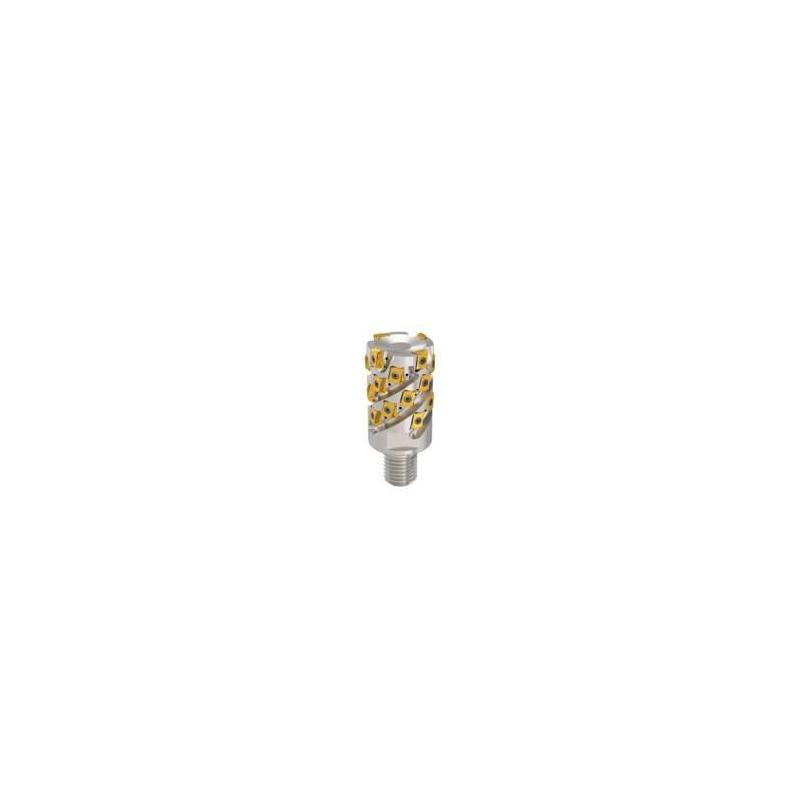

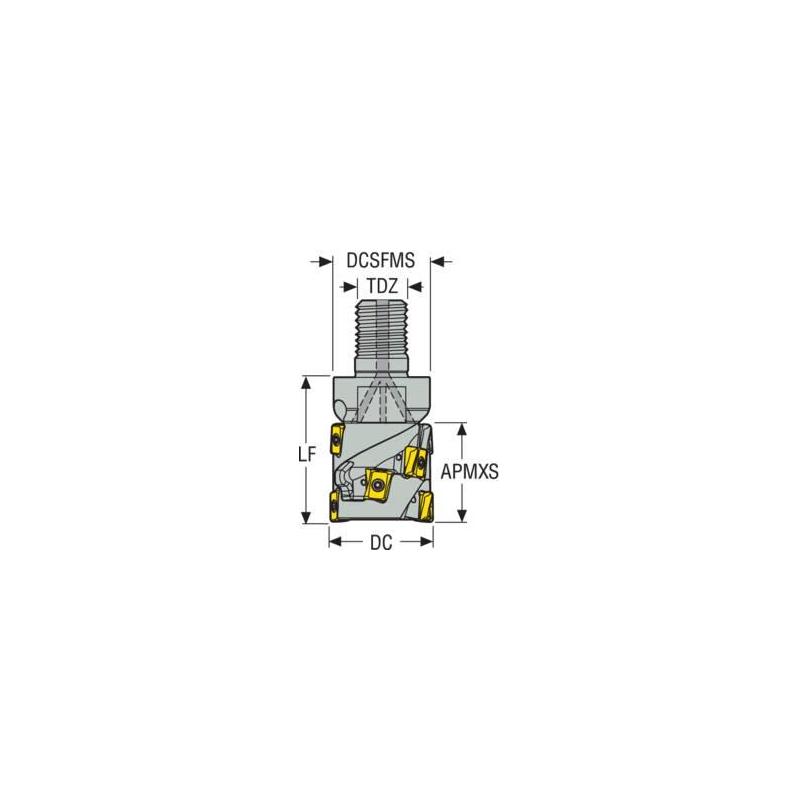

R217.94-2040.RE-043-08.4A Fréza (těleso) Square T4 pro rohové frézování

Parametry

Čistá hmotnost [kg]

0.4328

Celková délka

87.0 mm

Maximální otáčky

16400 rpm

Objednací kód produktu

R217.94-2040.RE-043-08.4A

Označení produktu ansi

R217.94-2040.RE-043-08.4A

Item style code

307-07

Číslo položky

02972768

Počet břitů

4

Pocket seat code of the cutter

LOEX0804

Datamatrix on item

0

Kód tvaru destičky

L

Velikost lůžka pro břitovou destičku

08

Velikost závitu

M20

Připojení - strana obrobku

LOEX0804

Kód provedení vstupu chladiva

1

Vlastnosti dodávky chladiva

1

Ortogonální úhel čela [deg]

-24.0

Úhel nastavení ostří nástroje [deg]

90.0

Úhel nastavení ostří v čelním směru posuvu [deg]

90.0

Úhel nastavení ostří v bočním směru posuvu [deg]

90.0

Funkční délka [mm]

60.0

Typ upnutí

Combimaster

Axiální úhel čela [deg]

4.0

Max. hloubka řezu [mm]

43.0

Max. hloubka řezu v bočním směru posuvu [mm]

43.0

Cutting pitch density [close]

Close

Kód provedení výstupu chladiva

3

Obráběcí průměr [mm]

40.0

Průměr stykové plochy ze strany stroje [mm]

36.5

Radiální úhel čela [deg]

-24.0

Materiál řezného prvku

819B (35NCD16) 44HRc

Počet efektivních obvodových břitů

4

Celkový počet funkčních břitů nástroje

24

Max. hloubka řezu v čelním směru posuvu [mm]

3.5

Tool item surface treatment

Nickel coating

Krouticí moment spoje [Nm]

120.0

Velikost klíče

32

Směr šroubovice břitů

RIGHT
