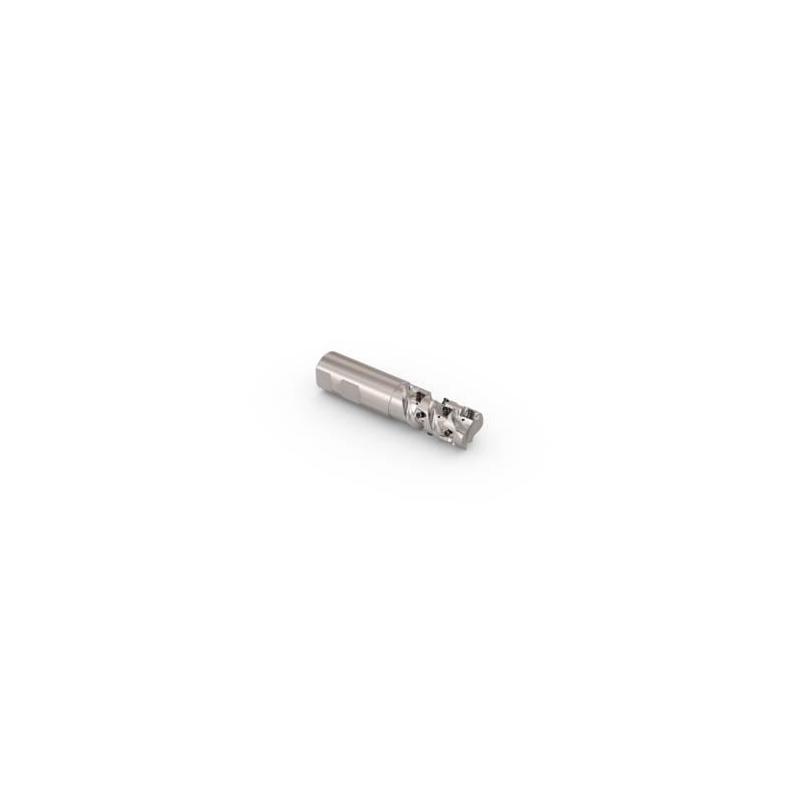

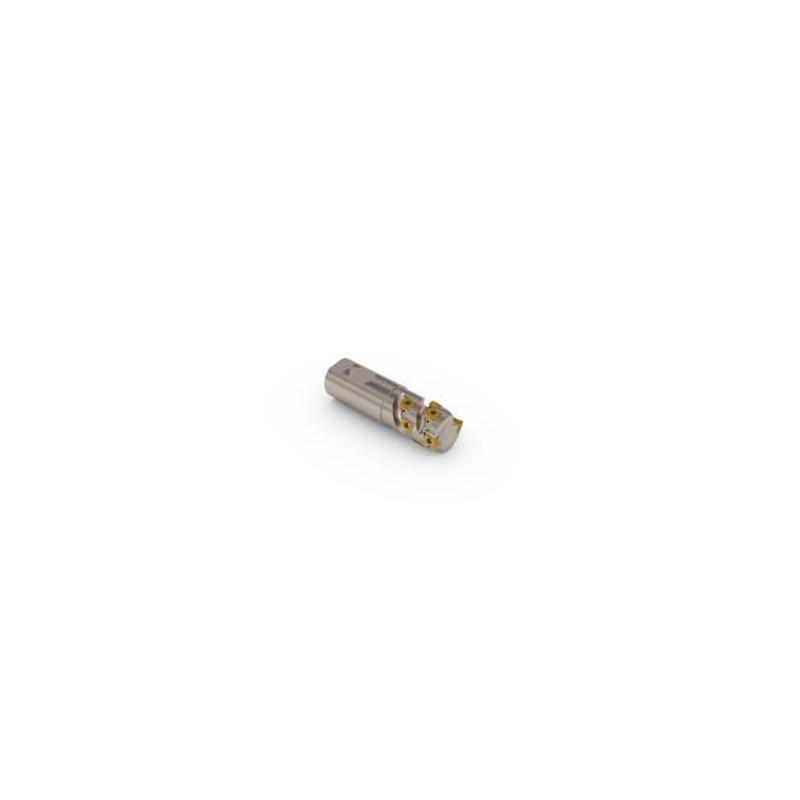

R217.94-01.00-3-01.70-08-2A Fréza (těleso) Square T4 pro rohové frézování

Parametry

Čistá hmotnost [kg]

0.3527

Celková délka

114.0 mm

Délka stopky [mm]

60.5

Maximální otáčky

20800 rpm

Objednací kód produktu

R217.94-01.00-3-01.70-08-2A

Označení produktu ansi

R217.94-01.00-3-01.70-08-2A

Item style code

307-07

Číslo položky

02941527

Počet břitů

2

Pocket seat code of the cutter

LOEX0804

Datamatrix on item

0

Kód tvaru destičky

L

Velikost lůžka pro břitovou destičku

08

Připojení - strana obrobku

LOEX0804

Kód provedení vstupu chladiva

1

Vlastnosti dodávky chladiva

1

Průměr stopky / otvoru pro trn [mm]

25.4

Ortogonální úhel čela [deg]

-26.0

Úhel nastavení ostří nástroje [deg]

90.0

Úhel nastavení ostří v čelním směru posuvu [deg]

90.0

Úhel nastavení ostří v bočním směru posuvu [deg]

90.0

Funkční délka [mm]

85.0

Typ upnutí

Weldon

Axiální úhel čela [deg]

4.0

Max. hloubka řezu [mm]

43.0

Max. hloubka řezu v bočním směru posuvu [mm]

43.0

Cutting pitch density [close]

Close

Kód provedení výstupu chladiva

3

Obráběcí průměr [mm]

25.3

Radiální úhel čela [deg]

-26.0

Materiál řezného prvku

819B (35NCD16) 44HRc

Počet efektivních obvodových břitů

2

Celkový počet funkčních břitů nástroje

12

Vysunutá délka [mm]

45.0

Tool item surface treatment

Nickel coating

Směr šroubovice břitů

RIGHT

Využitelná max. délka [mm]

53.5
