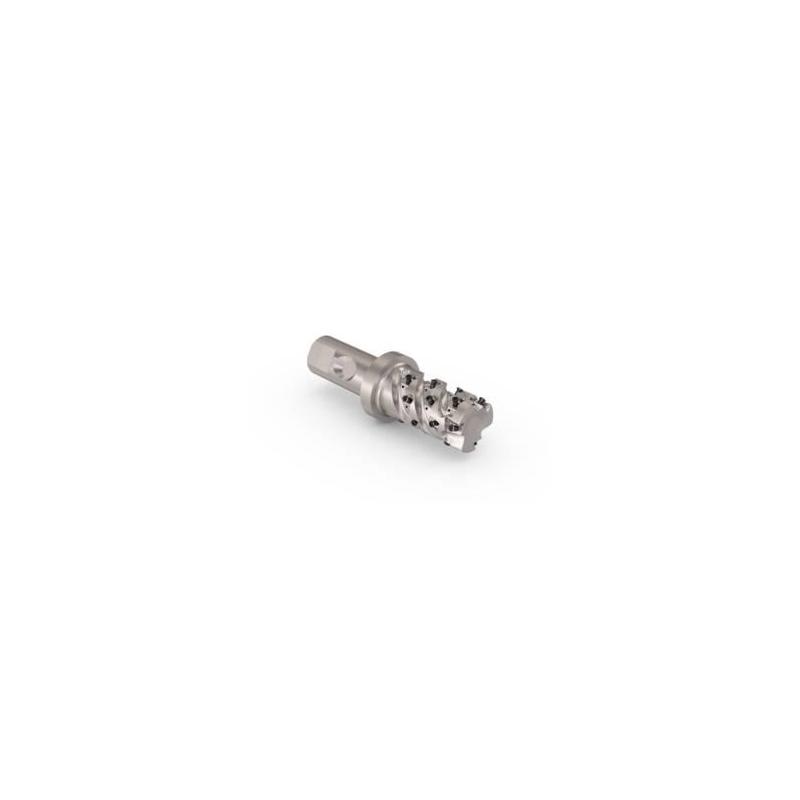

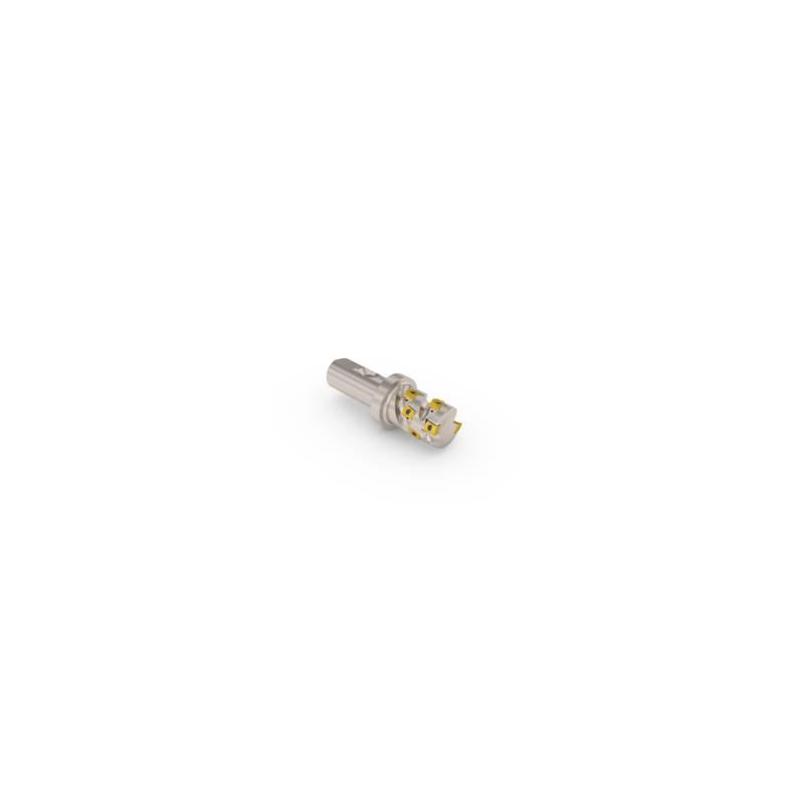

R217.94-2532.3S-050-08.3A Fréza (těleso) Square T4 pro rohové frézování

Parametry

Čistá hmotnost [kg]

0.5051

Celková délka

125.0 mm

Délka stopky [mm]

56.0

Maximální otáčky

18400 rpm

Objednací kód produktu

R217.94-2532.3S-050-08.3A

Označení produktu ansi

R217.94-2532.3S-050-08.3A

Item style code

307-07

Číslo položky

02926814

Počet břitů

3

Pocket seat code of the cutter

LOEX0804

Datamatrix on item

0

Kód tvaru destičky

L

Velikost lůžka pro břitovou destičku

08

Připojení - strana obrobku

LOEX0804

Kód provedení vstupu chladiva

1

Vlastnosti dodávky chladiva

1

Průměr stopky / otvoru pro trn [mm]

25.0

Ortogonální úhel čela [deg]

-25.0

Úhel nastavení ostří nástroje [deg]

90.0

Úhel nastavení ostří v čelním směru posuvu [deg]

90.0

Úhel nastavení ostří v bočním směru posuvu [deg]

90.0

Funkční délka [mm]

69.0

Typ upnutí

SecoWeldon

Axiální úhel čela [deg]

5.0

Max. hloubka řezu [mm]

50.0

Max. hloubka řezu v bočním směru posuvu [mm]

50.0

Cutting pitch density [close]

Close

Kód provedení výstupu chladiva

3

Obráběcí průměr [mm]

32.0

Průměr stykové plochy ze strany stroje [mm]

40.0

Radiální úhel čela [deg]

-25.0

Materiál řezného prvku

819B (35NCD16) 44HRc

Počet efektivních obvodových břitů

3

Celkový počet funkčních břitů nástroje

21

Max. hloubka řezu v čelním směru posuvu [mm]

3.5

Tool item surface treatment

Nickel coating

Směr šroubovice břitů

RIGHT

Využitelná max. délka [mm]

59.0
