Upínací příložka vratná pružina pro upínací přípravek bez T-matic MITEE-BITE 54000

Nízkopevnostní upínací kleština s excentrickým šroubem

Univerzální upínací systém pro upínání všech tvarů obrobků, ať už pravoúhlých, úhlových, konkávních nebo konvexních.

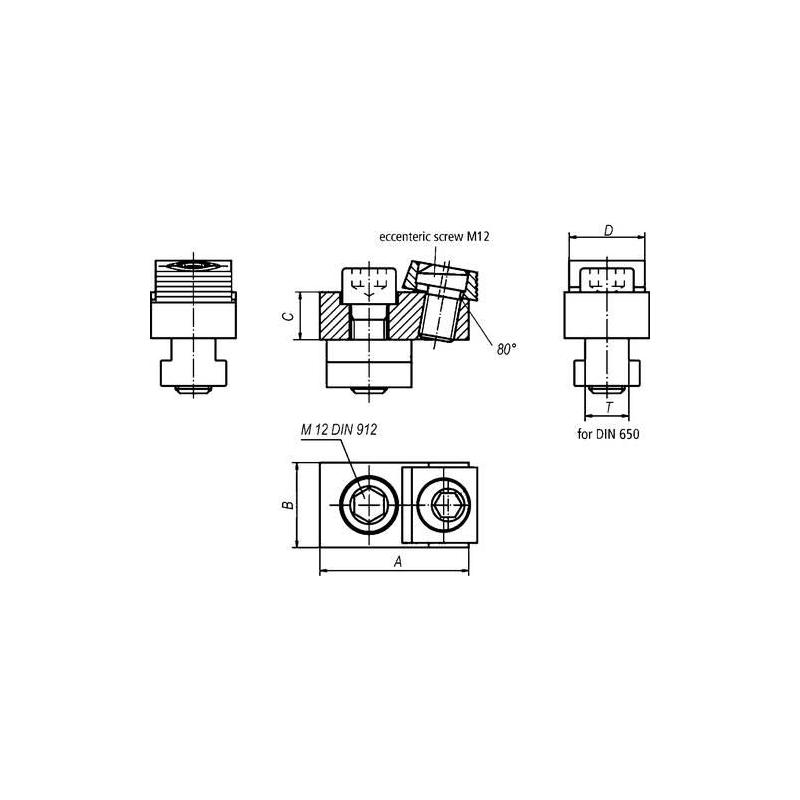

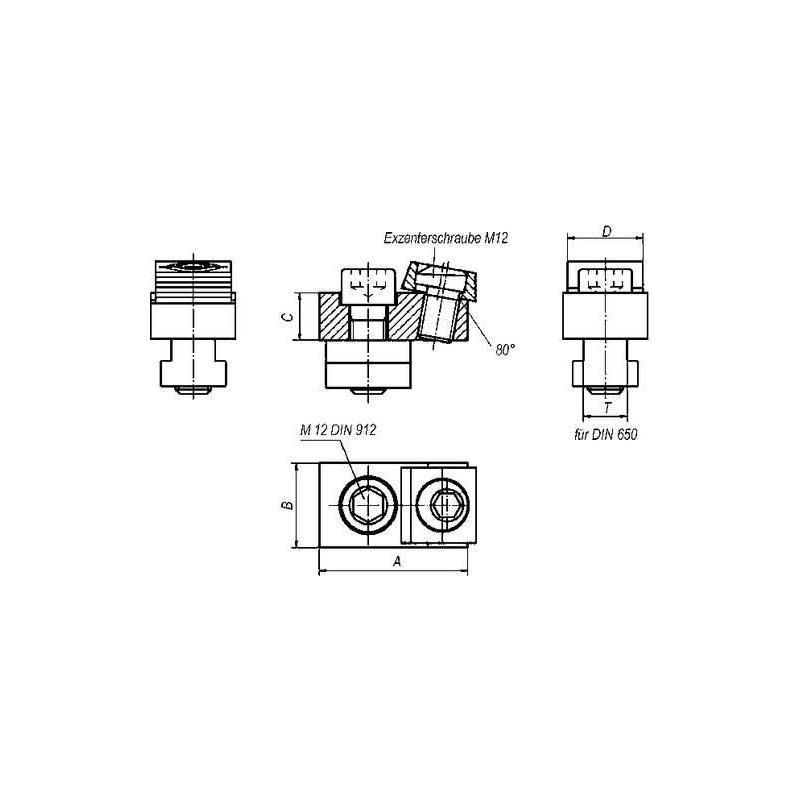

Konstrukce: Zvláštností tohoto upínacího zařízení je ocelový šroub (pevnost 10,9) s excentrickou hlavou. Excentr způsobuje upínací pohyb s velmi vysokou upínací silou. Mosazná šestihranná podložka slouží jako upínací prvek.

Použití: Pomocí dorazových kolíků a 1 nebo 2 upínacích šroubů lze upnout jakýkoli obrobek nejrůznějších tvarů. Nízká celková výška umožňuje snadné opracování povrchu obrobku. To znamená, že při programování CNC není třeba brát ohled na polohu upínacích kleští. Malé rozměry navíc umožňují prostorově úsporné vícenásobné upínání. Svěrky lze použít i jako doraz.

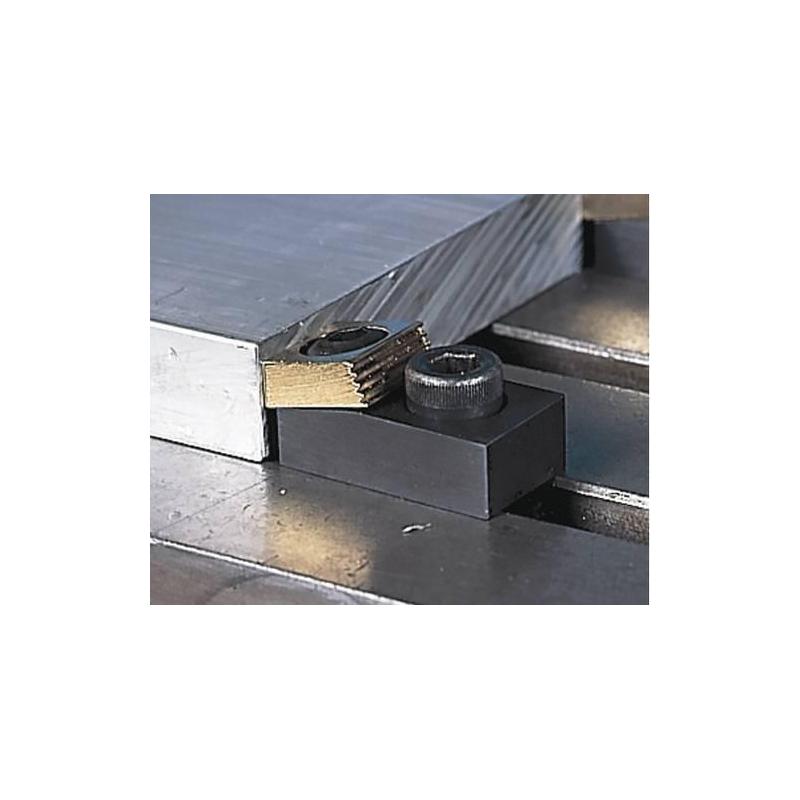

Konstrukce: S kalenou a temperovanou maticí s T-drážkou a kaleným upínacím kotoučem.

Použití: Upínací kotouč lze otočit tak, aby bylo možné upínat již opracované obrobky hladkou stranou bez poškození. Kromě toho lze zubaté ostří použít k upínání řezaných dílů, kovaných dílů nebo odlitků. Obrobek je na základnu přitlačován tahem dolů. Upínací kotouč se přizpůsobuje úhlové poloze obrobku, takže lze upínat i obrobky, které nesvírají pravý úhel.
