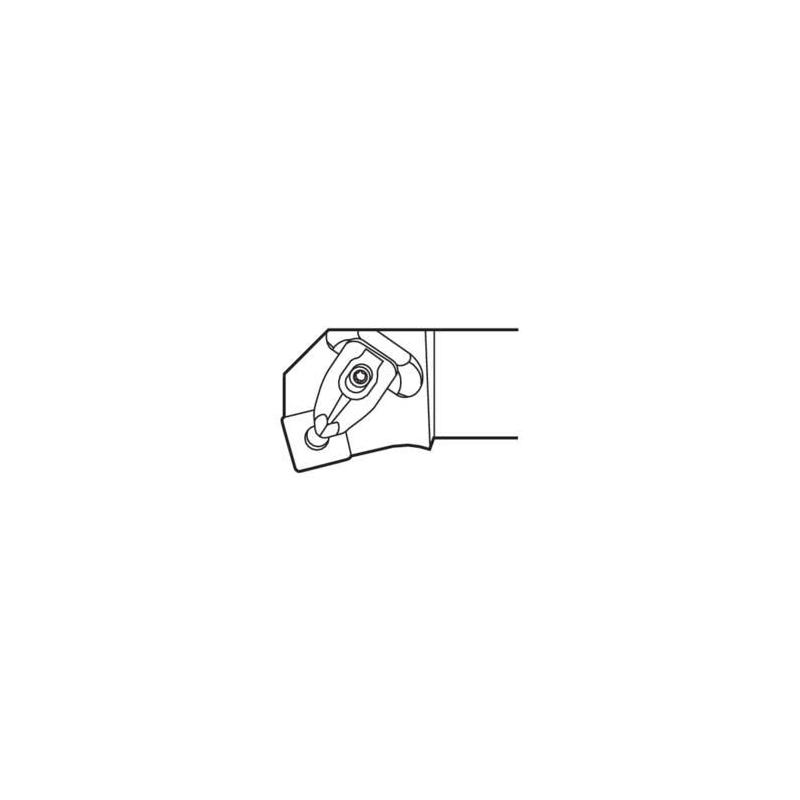

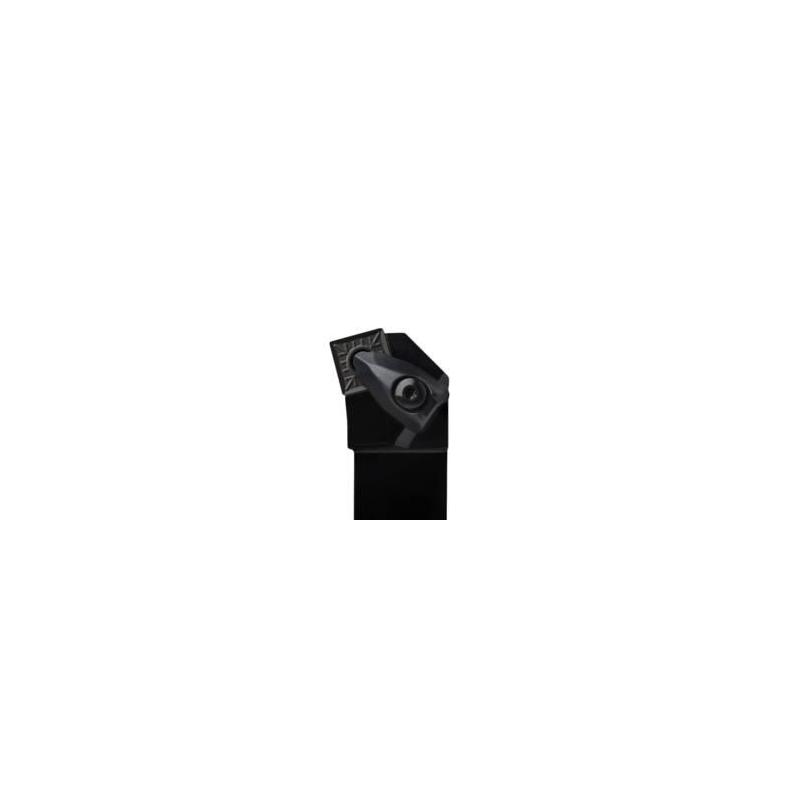

DSKNL-12-4B Držák pro soustružení

Parametry

Čistá hmotnost [kg]

0.38

Délka stopky [mm]

78.25

Směr řezu [řez]

Left

Objednací kód produktu

DSKNL-12-4B

Označení produktu ansi

DSKNL-12-4B

Item style code

309-01

Číslo položky

02565537

Připojení - strana stroje

19.05

Kód tvaru destičky

S

Připojení - strana obrobku

SN..43.

Šířka stopky [mm]

19.05

Vlastnosti dodávky chladiva

0

Ortogonální úhel čela [deg]

-6.0

Výška stopky držáku [mm]

19.05

Systém upínání destiček

D

Úhel nastavení ostří nástroje [deg]

75.0

Kód úhlu břitu nástroje

K

Úhel nastavení ostří v čelním směru posuvu [deg]

75.0

Úhel nastavení ostří v bočním směru posuvu [deg]

105.0

Úhel sklonu [deg]

-6.0

Funkční délka [mm]

114.3

Délka hlavičky [mm]

33.0

Max. úhel zafrézování [deg]

0.0

Typ upnutí

Square shank

Verze (vnitřní/vnější/obě)

External

Funkční šířka [mm]

25.4

Axiální úhel čela [deg]

-6.0
