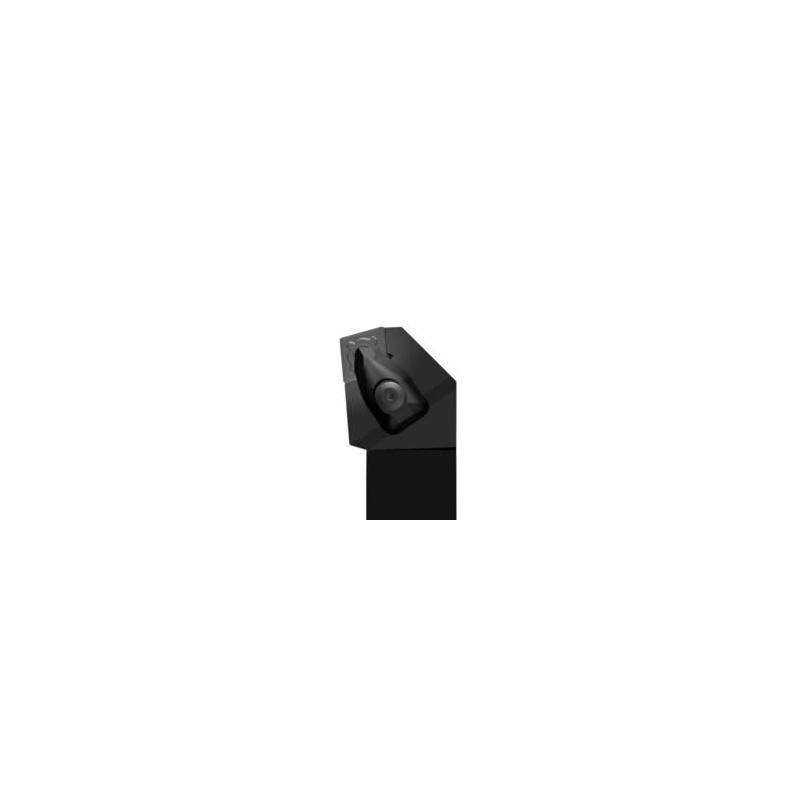

DCKNR-16-5D Držák pro soustružení

Parametry

Čistá hmotnost [kg]

0.86

Délka stopky [mm]

113.6

Směr řezu [řez]

Right

Objednací kód produktu

DCKNR-16-5D

Označení produktu ansi

DCKNR-16-5D

Item style code

309-01

Číslo položky

02565481

Připojení - strana stroje

25.4

Kód tvaru destičky

C

Velikost lůžka pro břitovou destičku

1606

Připojení - strana obrobku

CN..54.

Šířka stopky [mm]

25.4

Vlastnosti dodávky chladiva

0

Minimální vnitřní obráběný průměr [mm]

450.0

Ortogonální úhel čela [deg]

-6.0

Výška stopky držáku [mm]

25.4

Systém upínání destiček

D

Úhel nastavení ostří nástroje [deg]

75.0

Kód úhlu břitu nástroje

K

Úhel nastavení ostří v čelním směru posuvu [deg]

95.0

Úhel nastavení ostří v bočním směru posuvu [deg]

75.0

Úhel sklonu [deg]

-6.0

Funkční délka [mm]

152.4

Délka hlavičky [mm]

39.0

Max. úhel zafrézování [deg]

0.0

Typ upnutí

Square shank

Verze (vnitřní/vnější/obě)

External

Funkční šířka [mm]

31.75

Max. radiální hloubka řezu [mm]

1.46

Maximální hloubka řezu [mm]

1.0

Axiální úhel čela [deg]

-6.0

Minimální vnitřní obráběný průměr 3 [mm]

200.0

Radiální úhel čela [deg]

-6.0

Funkční výška [mm]

25.4
