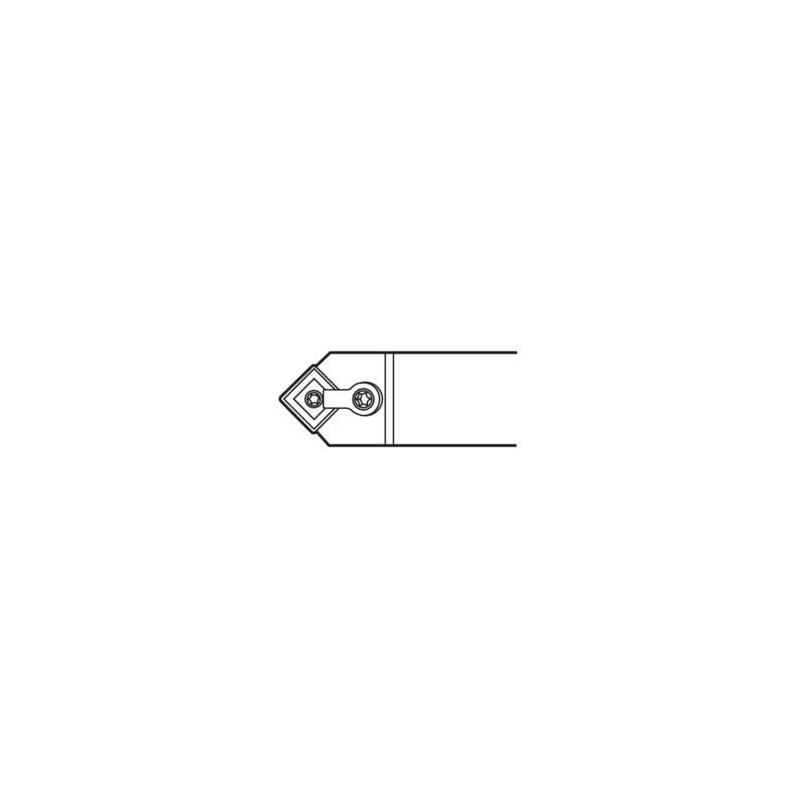

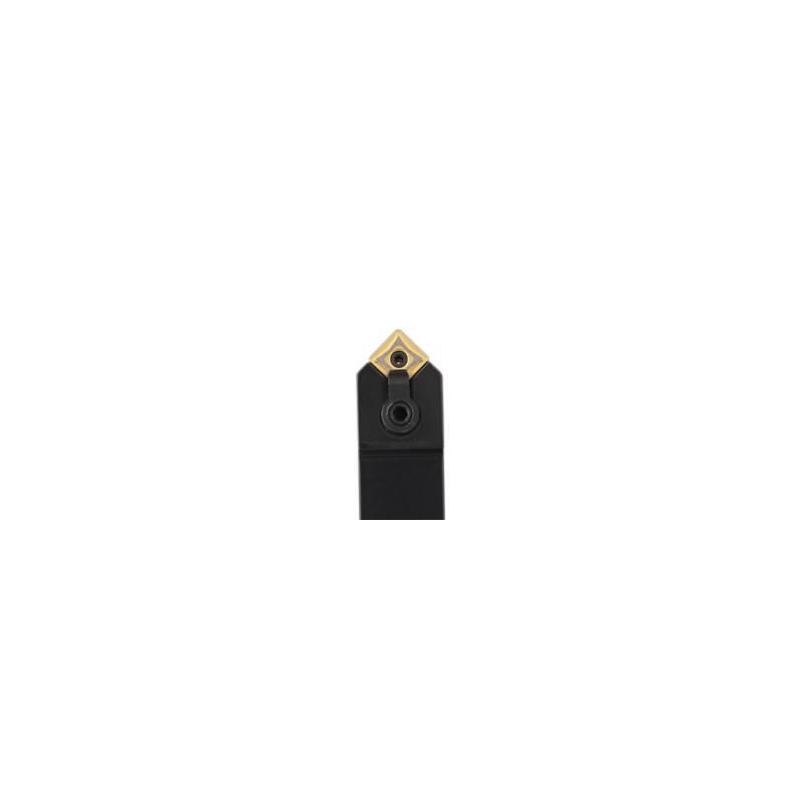

MSDNN-12-4 Držák pro soustružení

Parametry

Čistá hmotnost [kg]

0.32

Směr řezu [řez]

Neutral

Objednací kód produktu

MSDNN-12-4

Označení produktu ansi

MSDNN-12-4

Item style code

309-01

Číslo položky

00013340

Připojení - strana stroje

19.05

Kód tvaru destičky

S

Velikost lůžka pro břitovou destičku

1204

Připojení - strana obrobku

SN..43.

Šířka stopky [mm]

19.05

Vlastnosti dodávky chladiva

0

Ortogonální úhel čela [deg]

-6.0

Výška stopky držáku [mm]

19.05

Systém upínání destiček

M

Úhel nastavení ostří nástroje [deg]

45.0

Kód úhlu břitu nástroje

D

Úhel nastavení ostří v čelním směru posuvu [deg]

135.0

Úhel nastavení ostří v bočním směru posuvu [deg]

45.0

Úhel sklonu [deg]

-6.0

Funkční délka [mm]

152.4

Délka hlavičky [mm]

35.611

Max. úhel zafrézování [deg]

45.0

Typ upnutí

Square shank

Verze (vnitřní/vnější/obě)

External

Funkční šířka [mm]

9.525

Max. radiální hloubka řezu [mm]

0.0

Maximální hloubka řezu [mm]

0.0

Axiální úhel čela [deg]

-6.0

Minimální vnitřní obráběný průměr 3 [mm]

180.0

Radiální úhel čela [deg]

0.0

Vedlejší funkční délka [mm]

0.0

Funkční výška [mm]

19.05
