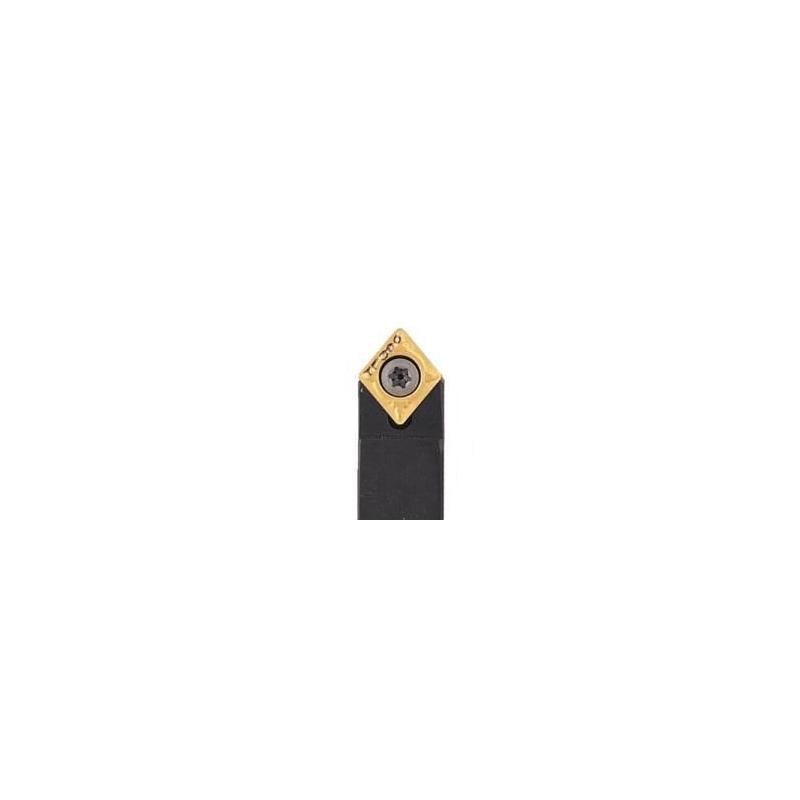

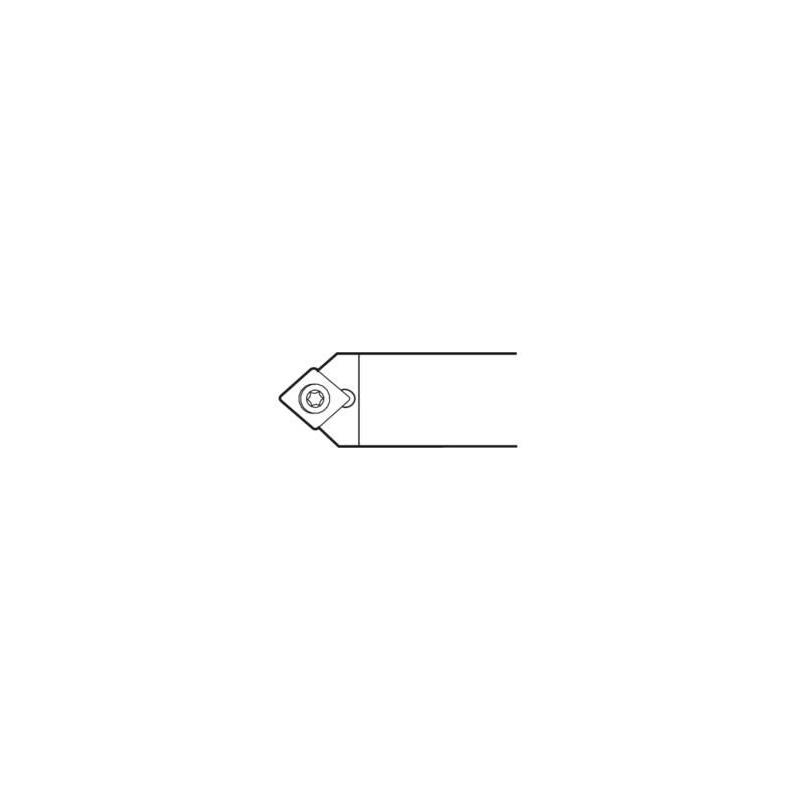

SCMCN-8-3 Držák pro soustružení

Parametry

Čistá hmotnost [kg]

0.149

Délka stopky [mm]

72.9

Směr řezu [řez]

Neutral

Objednací kód produktu

SCMCN-8-3

Označení produktu ansi

SCMCN-8-3

Item style code

309-01

Číslo položky

00013319

Připojení - strana stroje

12.7

Kód tvaru destičky

C

Připojení - strana obrobku

CC..32.5.

Šířka stopky [mm]

12.7

Vlastnosti dodávky chladiva

0

Ortogonální úhel čela [deg]

0.0

Výška stopky držáku [mm]

12.7

Systém upínání destiček

S

Úhel nastavení ostří nástroje [deg]

50.0

Kód úhlu břitu nástroje

M

Úhel nastavení ostří v čelním směru posuvu [deg]

140.0

Úhel nastavení ostří v bočním směru posuvu [deg]

50.0

Úhel sklonu [deg]

0.0

Funkční délka [mm]

88.9

Délka hlavičky [mm]

15.5

Typ upnutí

Square shank

Verze (vnitřní/vnější/obě)

External

Funkční šířka [mm]

6.71

Axiální úhel čela [deg]

0.0

Funkční výška [mm]

12.7
