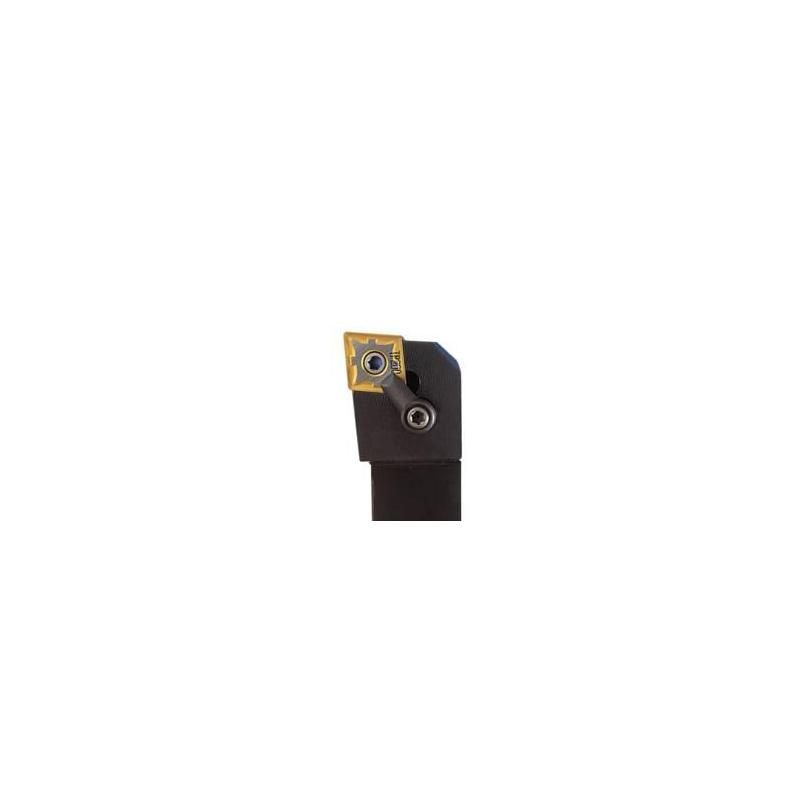

MCLNL-24-6E Držák pro soustružení

Parametry

Čistá hmotnost [kg]

2.16

Délka stopky [mm]

137.8

Směr řezu [řez]

Left

Objednací kód produktu

MCLNL-24-6E

Označení produktu ansi

MCLNL-24-6E

Item style code

309-01

Číslo položky

00013003

Připojení - strana stroje

38.1

Kód tvaru destičky

C

Velikost lůžka pro břitovou destičku

1906

Připojení - strana obrobku

CN..64.

Šířka stopky [mm]

38.1

Vlastnosti dodávky chladiva

0

Ortogonální úhel čela [deg]

-6.0

Výška stopky držáku [mm]

38.1

Systém upínání destiček

M

Úhel nastavení ostří nástroje [deg]

95.0

Kód úhlu břitu nástroje

L

Úhel nastavení ostří v čelním směru posuvu [deg]

95.0

Úhel nastavení ostří v bočním směru posuvu [deg]

95.0

Úhel sklonu [deg]

-6.0

Funkční délka [mm]

177.8

Délka hlavičky [mm]

40.0

Max. úhel zafrézování [deg]

5.0

Typ upnutí

Square shank

Verze (vnitřní/vnější/obě)

External

Funkční šířka [mm]

50.8

Max. radiální hloubka řezu [mm]

2.19

Maximální hloubka řezu [mm]

1.9

Axiální úhel čela [deg]

-6.0

Minimální vnitřní obráběný průměr 3 [mm]

250.0

Radiální úhel čela [deg]

-6.0

Funkční výška [mm]

38.1
