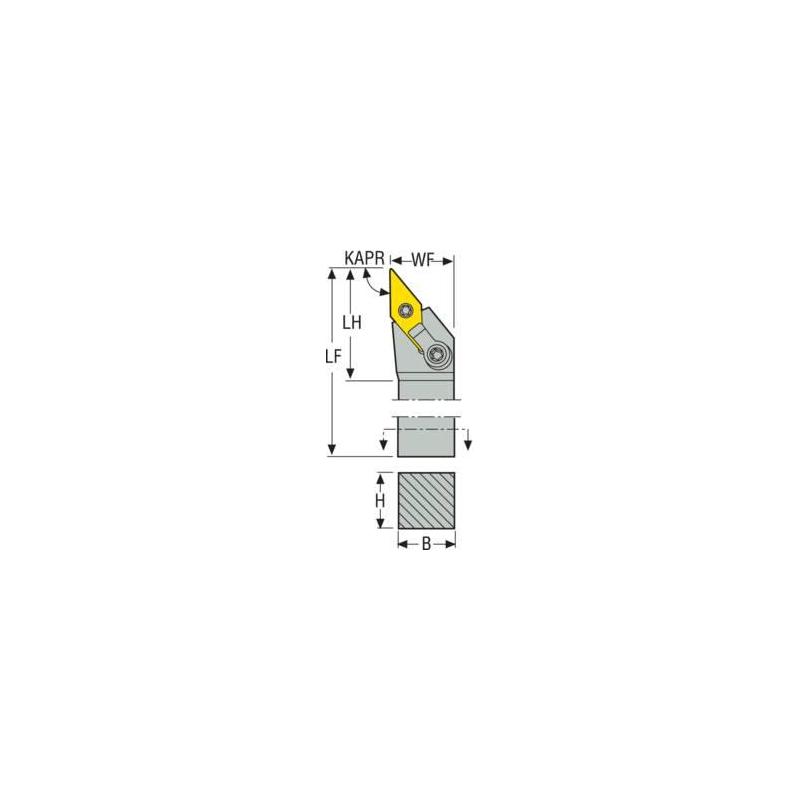

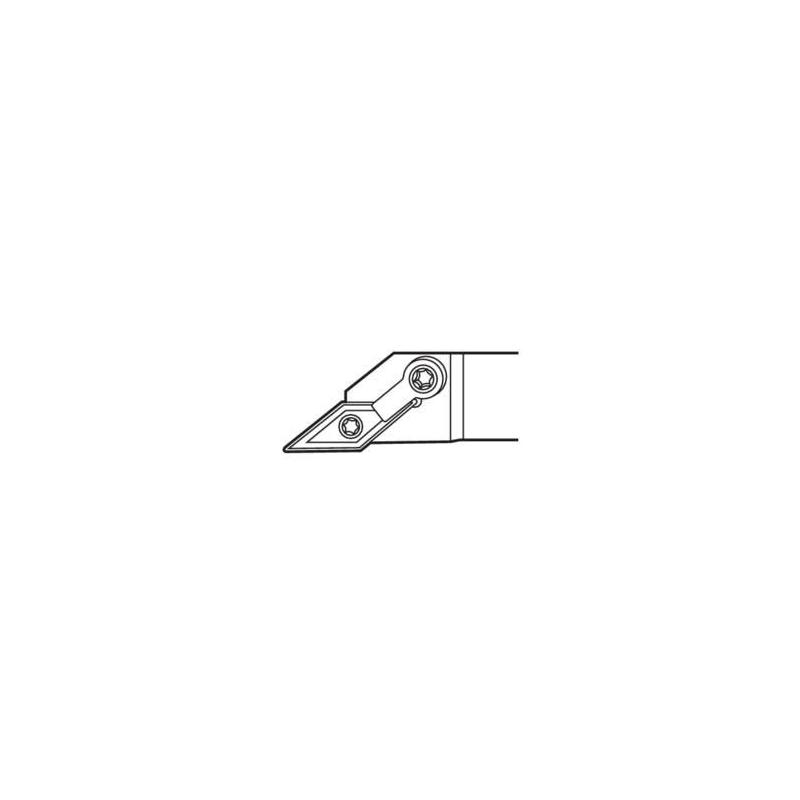

MVJNR-20-4D Držák pro soustružení

Parametry

Čistá hmotnost [kg]

1.0

Délka stopky [mm]

101.143

Směr řezu [řez]

Right

Objednací kód produktu

MVJNR-20-4D

Označení produktu ansi

MVJNR-20-4D

Item style code

309-01

Číslo položky

00012888

Připojení - strana stroje

31.75

Kód tvaru destičky

V

Velikost lůžka pro břitovou destičku

1604

Připojení - strana obrobku

VN..43.

Šířka stopky [mm]

31.75

Vlastnosti dodávky chladiva

0

Ortogonální úhel čela [deg]

-4.0

Výška stopky držáku [mm]

31.75

Systém upínání destiček

M

Úhel nastavení ostří nástroje [deg]

93.0

Kód úhlu břitu nástroje

J

Úhel nastavení ostří v čelním směru posuvu [deg]

142.0

Úhel nastavení ostří v bočním směru posuvu [deg]

93.0

Úhel sklonu [deg]

-13.0

Funkční délka [mm]

152.4

Délka hlavičky [mm]

51.26

Max. úhel zafrézování [deg]

51.06

Typ upnutí

Square shank

Verze (vnitřní/vnější/obě)

External

Funkční šířka [mm]

38.1

Max. radiální hloubka řezu [mm]

1.64

Maximální hloubka řezu [mm]

16.61

Axiální úhel čela [deg]

-13.0

Minimální vnitřní obráběný průměr 3 [mm]

160.0

Funkční výška [mm]

31.75
