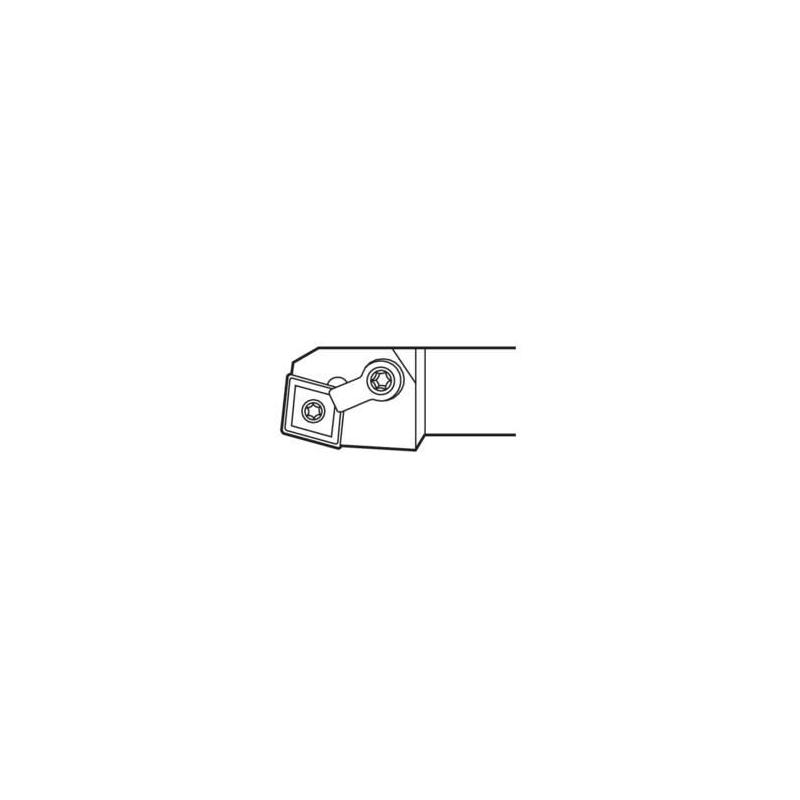

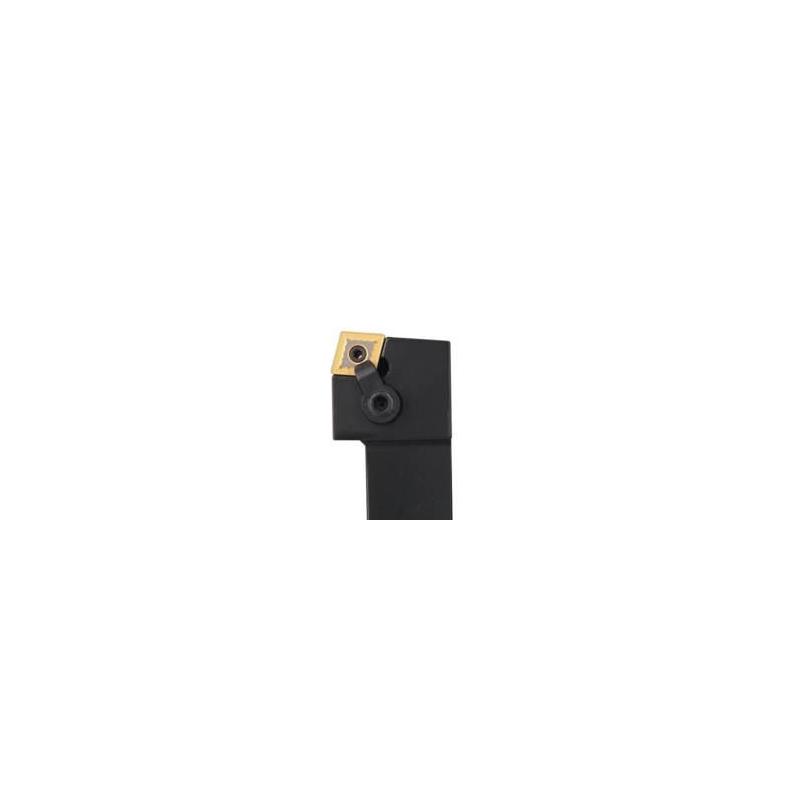

MCRNL-16-4D Držák pro soustružení

Parametry

Čistá hmotnost [kg]

0.77

Délka stopky [mm]

120.45

Směr řezu [řez]

Left

Objednací kód produktu

MCRNL-16-4D

Označení produktu ansi

MCRNL-16-4D

Item style code

309-01

Číslo položky

00012574

Připojení - strana stroje

25.4

Kód tvaru destičky

C

Velikost lůžka pro břitovou destičku

1204

Připojení - strana obrobku

CN..43.

Šířka stopky [mm]

25.4

Vlastnosti dodávky chladiva

0

Ortogonální úhel čela [deg]

-6.0

Výška stopky držáku [mm]

25.4

Systém upínání destiček

M

Úhel nastavení ostří nástroje [deg]

75.0

Kód úhlu břitu nástroje

R

Úhel nastavení ostří v čelním směru posuvu [deg]

95.0

Úhel nastavení ostří v bočním směru posuvu [deg]

75.0

Úhel sklonu [deg]

-6.0

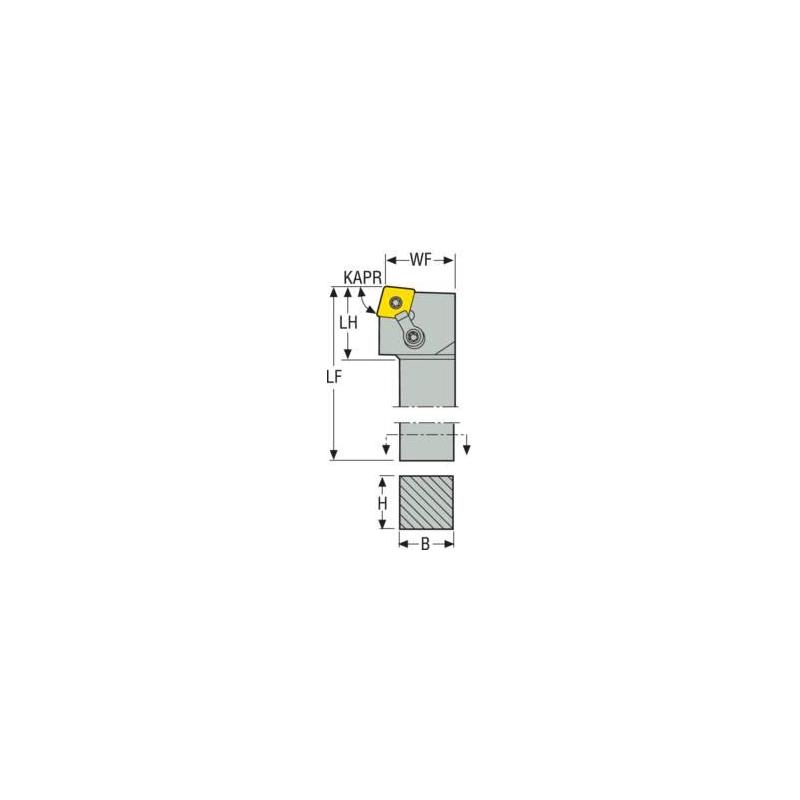

Funkční délka [mm]

152.4

Délka hlavičky [mm]

31.95

Max. úhel zafrézování [deg]

4.39

Typ upnutí

Square shank

Verze (vnitřní/vnější/obě)

External

Funkční šířka [mm]

31.75

Max. radiální hloubka řezu [mm]

2.07

Maximální hloubka řezu [mm]

1.47

Axiální úhel čela [deg]

-6.0

Minimální vnitřní obráběný průměr 3 [mm]

160.0

Funkční výška [mm]

25.4
