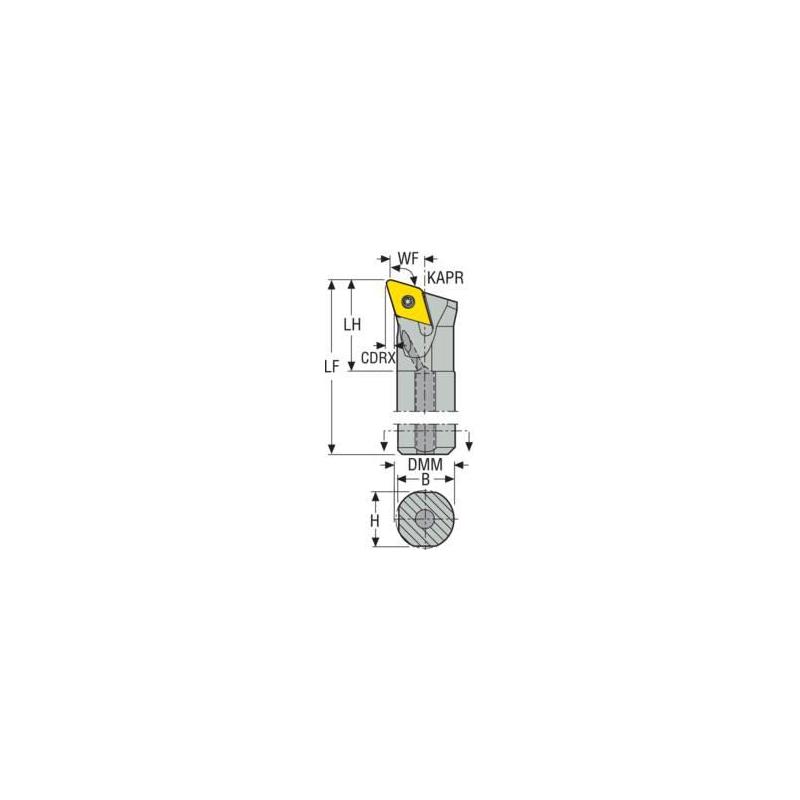

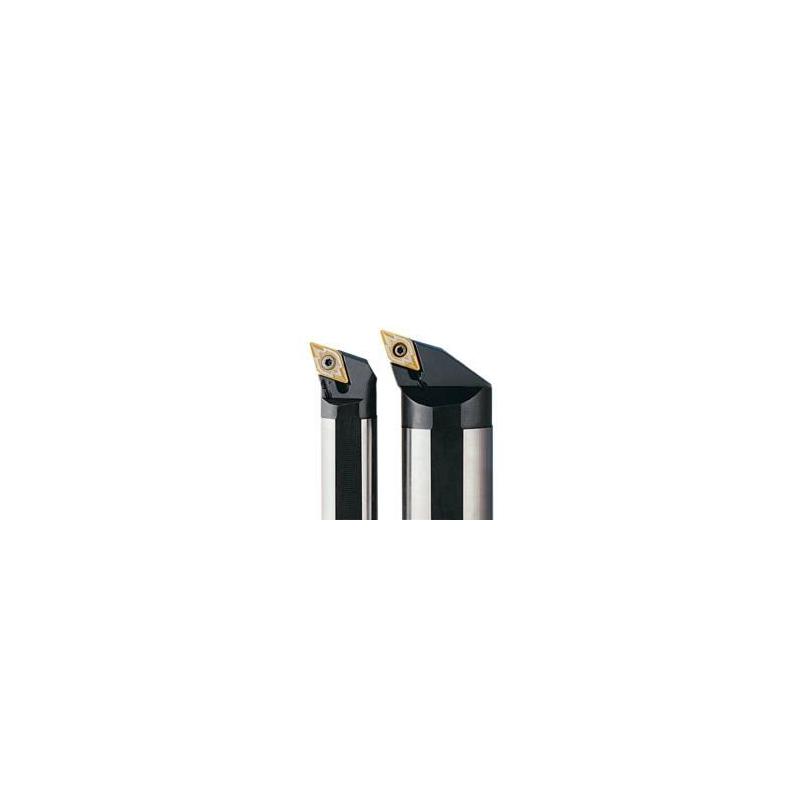

A20Q-SDQNR11 Držák pro soustružení

Parametry

Čistá hmotnost [kg]

0.329

Směr řezu [řez]

Right

Objednací kód produktu

A20Q-SDQNR11

Označení produktu ansi

A20Q-SDQNR11

Item style code

309-01

Číslo položky

75077819

Připojení - strana stroje

20

Kód tvaru destičky

D

Připojení - strana obrobku

DNMU1104..

Šířka stopky [mm]

19.0

Vlastnosti dodávky chladiva

1

Minimální vnitřní obráběný průměr [mm]

25.0

Průměr stopky / otvoru pro trn [mm]

20.0

Ortogonální úhel čela [deg]

-5.0

Výška stopky držáku [mm]

18.0

Systém upínání destiček

S

Úhel nastavení ostří nástroje [deg]

107.5

Kód úhlu břitu nástroje

Q

Úhel nastavení ostří v čelním směru posuvu [deg]

107.5

Úhel nastavení ostří v bočním směru posuvu [deg]

107.5

Úhel sklonu [deg]

-18.0

Funkční délka [mm]

180.0

Délka hlavičky [mm]

30.0

Typ upnutí

Cylindrical

Verze (vnitřní/vnější/obě)

Internal

Funkční šířka [mm]

13.0

Max. radiální hloubka řezu [mm]

4.2

Maximální hloubka řezu [mm]

4.7
