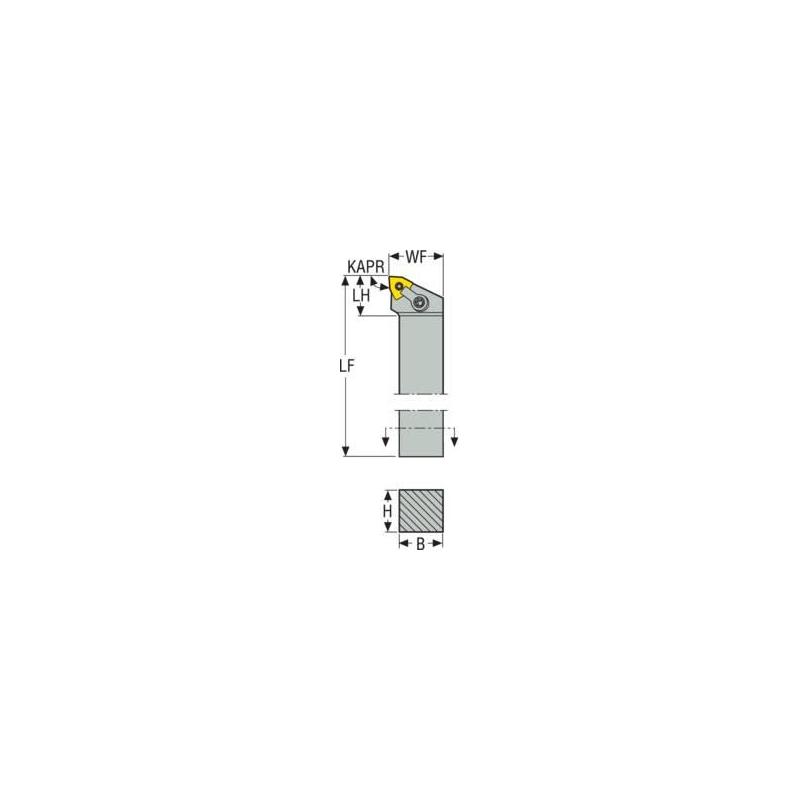

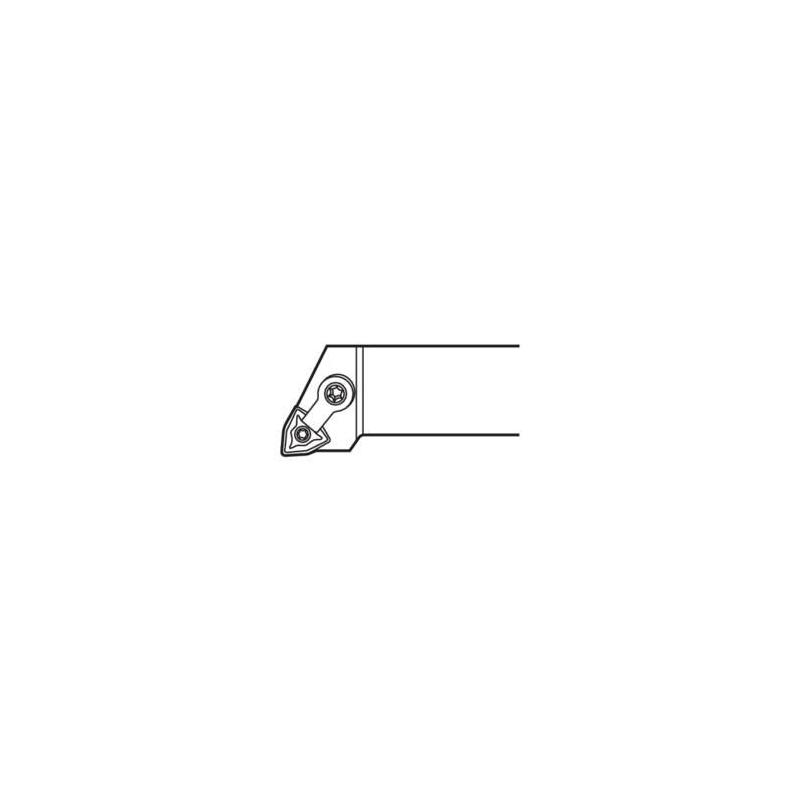

MWLNR-10-3A Držák pro soustružení

Parametry

Čistá hmotnost [kg]

0.251

Délka stopky [mm]

73.6

Směr řezu [řez]

Right

Objednací kód produktu

MWLNR-10-3A

Označení produktu ansi

MWLNR-10-3A

Item style code

309-01

Číslo položky

75056399

Připojení - strana stroje

15.88

Připojení - strana obrobku

WN..33.

Šířka stopky [mm]

15.875

Vlastnosti dodávky chladiva

0

Minimální vnitřní obráběný průměr [mm]

50.0

Ortogonální úhel čela [deg]

-6.0

Výška stopky držáku [mm]

15.875

Systém upínání destiček

M

Úhel nastavení ostří nástroje [deg]

95.0

Kód úhlu břitu nástroje

L

Úhel nastavení ostří v čelním směru posuvu [deg]

94.39

Úhel nastavení ostří v bočním směru posuvu [deg]

95.09

Úhel sklonu [deg]

-6.0

Funkční délka [mm]

101.6

Délka hlavičky [mm]

28.0

Max. úhel zafrézování [deg]

7.8

Typ upnutí

Square shank

Verze (vnitřní/vnější/obě)

External

Funkční šířka [mm]

22.225

Max. radiální hloubka řezu [mm]

2.18

Maximální hloubka řezu [mm]

4.86

Axiální úhel čela [deg]

-5.44

Minimální vnitřní obráběný průměr 3 [mm]

125.0

Radiální úhel čela [deg]

-6.0

Funkční výška [mm]

15.875
