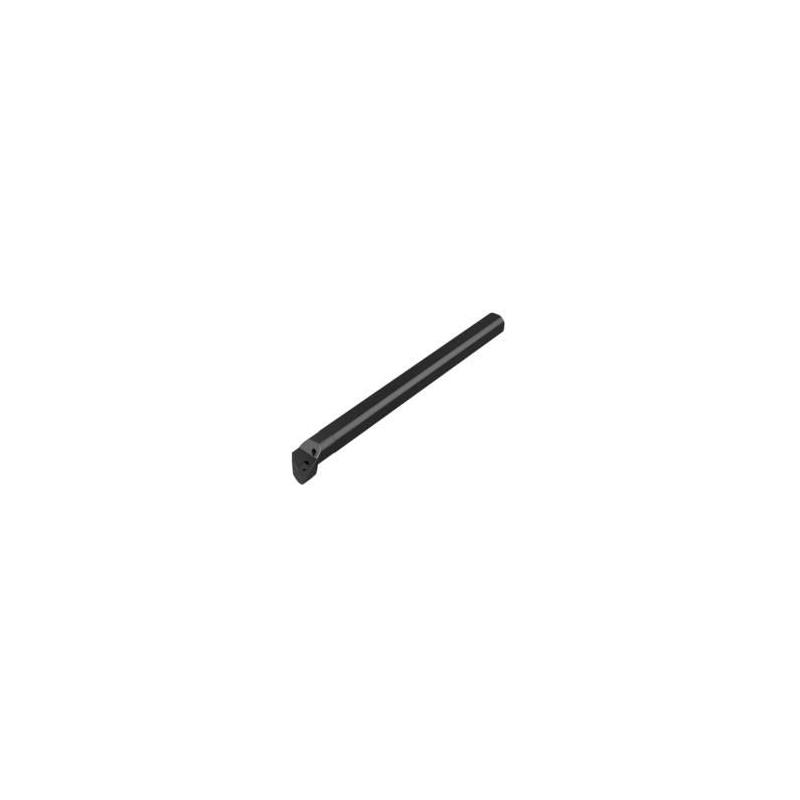

A10-SDQCR-2 Držák pro soustružení

Parametry

Čistá hmotnost [kg]

0.5

Směr řezu [řez]

Right

Objednací kód produktu

A10-SDQCR-2

Označení produktu ansi

A10-SDQCR-2

Item style code

309-01

Číslo položky

02829683

Připojení - strana stroje

15.88

Kód tvaru destičky

D

Připojení - strana obrobku

DC..21.5.

Šířka stopky [mm]

14.69

Vlastnosti dodávky chladiva

1

Minimální vnitřní obráběný průměr [mm]

21.33

Průměr stopky / otvoru pro trn [mm]

15.875

Ortogonální úhel čela [deg]

0.0

Výška stopky držáku [mm]

13.6

Systém upínání destiček

S

Úhel nastavení ostří nástroje [deg]

107.5

Kód úhlu břitu nástroje

Q

Úhel nastavení ostří v čelním směru posuvu [deg]

107.5

Úhel nastavení ostří v bočním směru posuvu [deg]

107.5

Úhel sklonu [deg]

-5.0

Funkční délka [mm]

254.0

Délka hlavičky [mm]

15.87

Typ upnutí

Cylindrical

Verze (vnitřní/vnější/obě)

Internal

Funkční šířka [mm]

12.7

Max. radiální hloubka řezu [mm]

5.0

Maximální hloubka řezu [mm]

2.7
