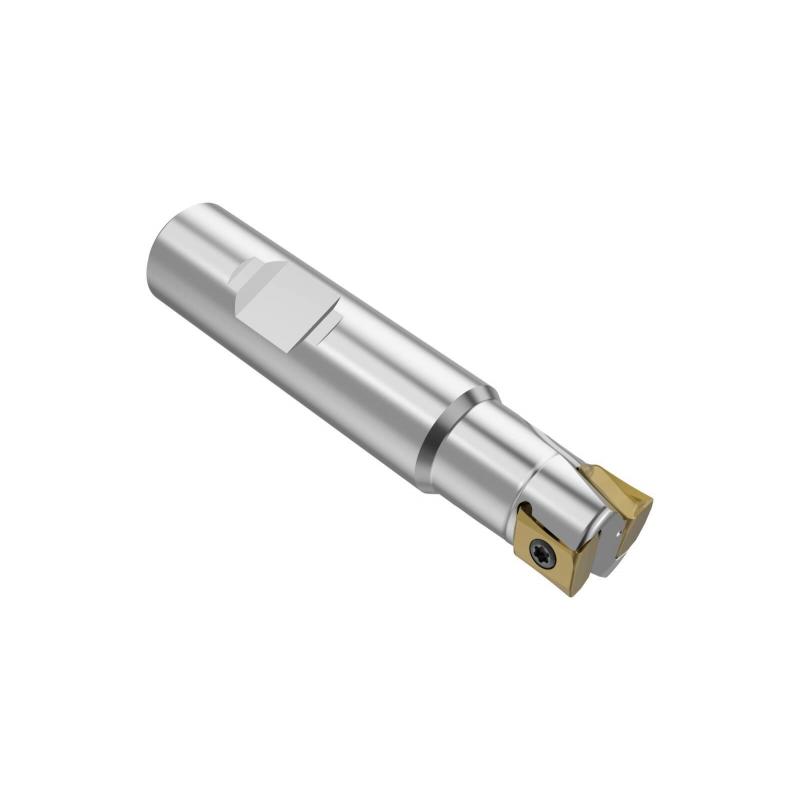

R217.94-01.25-3-08-4A Fréza (těleso) Square T4 pro rohové frézování

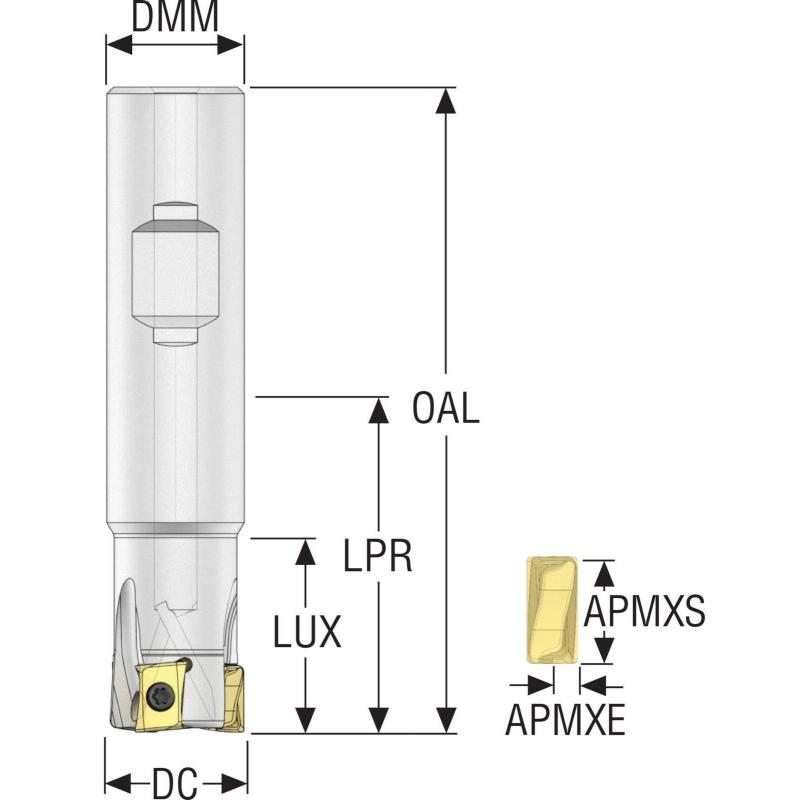

Parametry

Čistá hmotnost [kg]

0.605

Celková délka

114.3 mm

Délka stopky [mm]

84.3

Maximální otáčky

14600 rpm

Objednací kód produktu

R217.94-01.25-3-08-4A

Označení produktu ansi

R217.94-01.25-3-08-4A

Item style code

307-01

Číslo položky

02887527

Pocket seat code of the cutter

LOEX0804

Připojení - strana obrobku

LOEX0804

Kód provedení vstupu chladiva

1

Vlastnosti dodávky chladiva

1

Průměr stopky / otvoru pro trn [mm]

31.75

Ortogonální úhel čela [deg]

-24.5

Úhel nastavení ostří nástroje [deg]

90.0

Úhel nastavení ostří v čelním směru posuvu [deg]

90.0

Úhel nastavení ostří v bočním směru posuvu [deg]

90.0

Funkční délka [mm]

69.0

Max. úhel zafrézování [deg]

0.0

Typ upnutí

Weldon

Axiální úhel čela [deg]

-5.25

Max. hloubka řezu [mm]

8.0

Max. hloubka řezu v bočním směru posuvu [mm]

8.0

Cutting pitch differential

1

Cutting pitch density [close]

Normal

Kód provedení výstupu chladiva

3

Obráběcí průměr [mm]

31.75

Radiální úhel čela [deg]

-24.5

Materiál řezného prvku

Steel

Počet efektivních obvodových břitů

4

Celkový počet funkčních břitů nástroje

4

Max. hloubka řezu v čelním směru posuvu [mm]

2.0

Vysunutá délka [mm]

54.3

Tool item surface treatment

Nickel Coated

Využitelná max. délka [mm]

28.2
