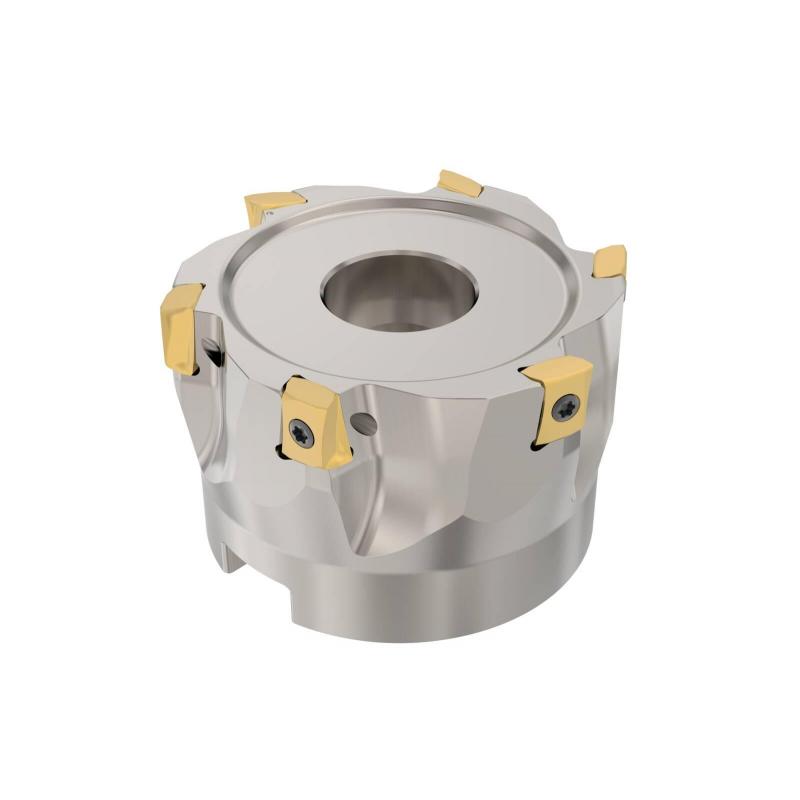

R220.94-0063-08-6A Fréza (těleso) Square T4 pro rohové frézování

Parametry

Čistá hmotnost [kg]

0.585

Maximální otáčky

10400 rpm

Objednací kód produktu

R220.94-0063-08-6A

Označení produktu ansi

R220.94-0063-08-6A

Item style code

308-02

Číslo položky

02827549

Pocket seat code of the cutter

LOEX0804

Připojení - strana obrobku

LOEX0804

Kód provedení vstupu chladiva

1

Vlastnosti dodávky chladiva

1

Ortogonální úhel čela [deg]

-22.5

Úhel nastavení ostří nástroje [deg]

90.0

Úhel nastavení ostří v čelním směru posuvu [deg]

90.0

Úhel nastavení ostří v bočním směru posuvu [deg]

90.0

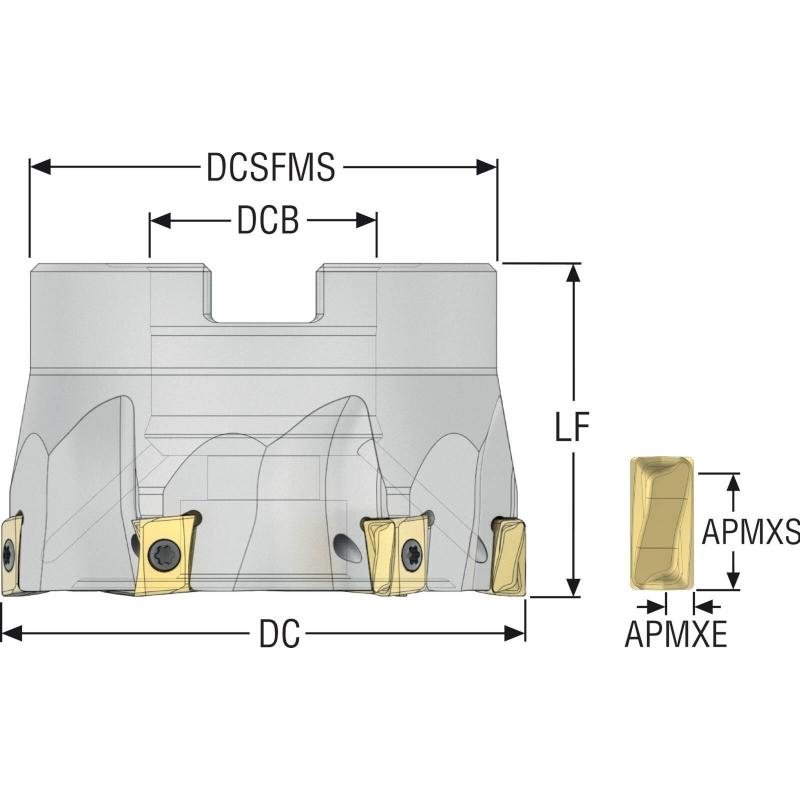

Funkční délka [mm]

40.0

Max. úhel zafrézování [deg]

0.0

Typ upnutí

Arbor

Axiální úhel čela [deg]

-5.25

Max. hloubka řezu [mm]

8.0

Max. hloubka řezu v bočním směru posuvu [mm]

8.0

Hloubka unášecí drážky [mm]

7.0

Cutting pitch differential

1

Cutting pitch density [close]

Normal

Kód provedení výstupu chladiva

3

Obráběcí průměr [mm]

63.0

Průměr centrálního otvoru [mm]

27.0

Průměr stykové plochy ze strany stroje [mm]

56.0

Radiální úhel čela [deg]

-22.5

Šířka unášecí drážky [mm]

12.4

Materiál řezného prvku

Steel

Počet efektivních obvodových břitů

6

Celkový počet funkčních břitů nástroje

6

Max. hloubka řezu v čelním směru posuvu [mm]

2.0

Tool item surface treatment

Nickel Coated
