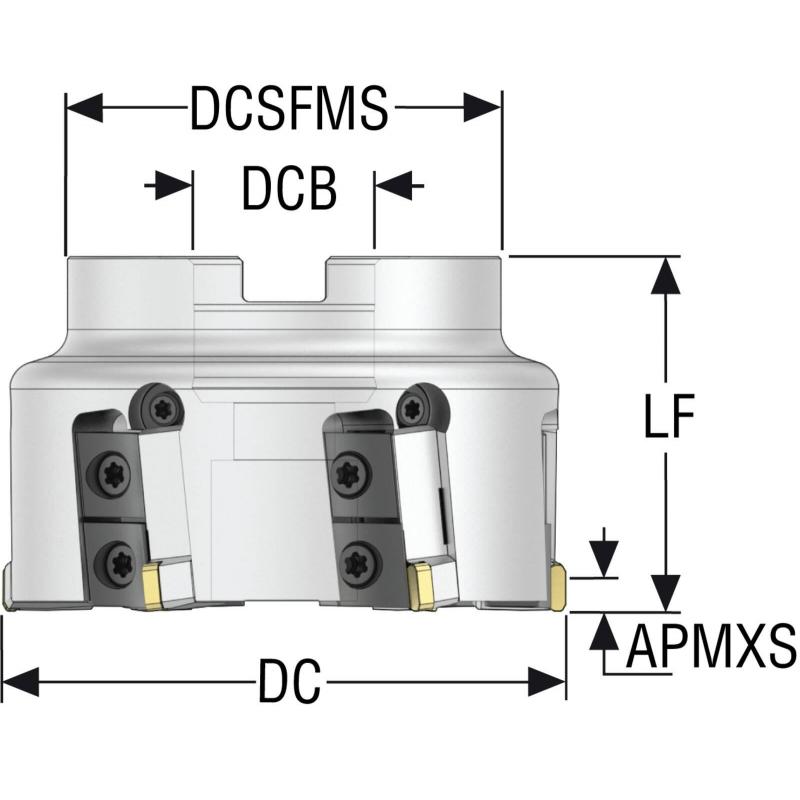

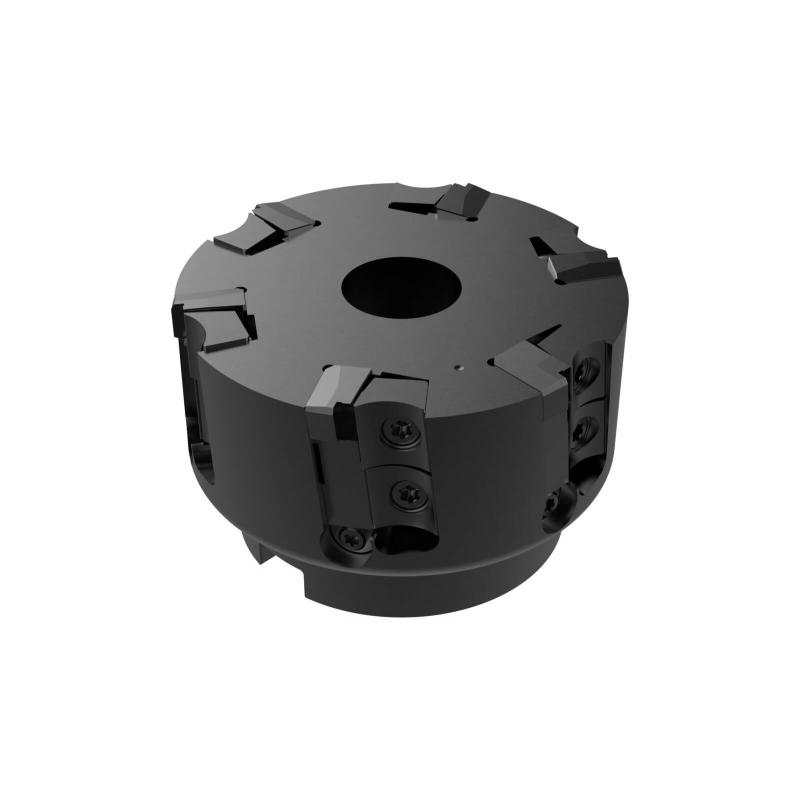

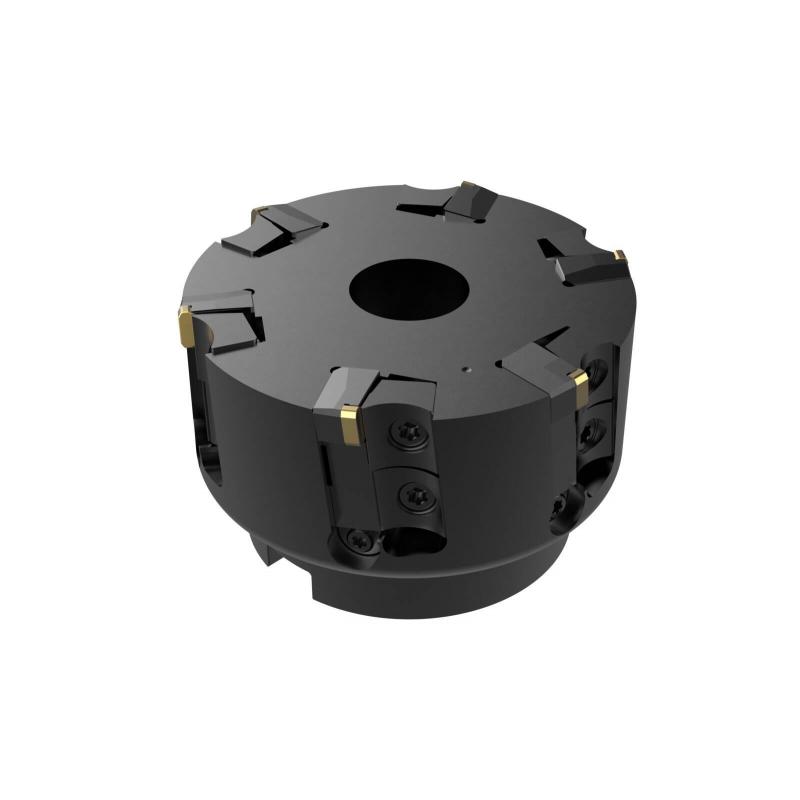

R220.68-02.50-T11C-4 Fréza (těleso) pro destičky (VBD) z pokročilých materiálů

Parametry

Čistá hmotnost [kg]

1.054

Maximální otáčky

20600 rpm

Objednací kód produktu

R220.68-02.50-T11C-4

Označení produktu ansi

R220.68-02.50-T11C-4

Item style code

308-02

Číslo položky

02611344

Kód provedení vstupu chladiva

0

Vlastnosti dodávky chladiva

0

Ortogonální úhel čela [deg]

-6.0

Úhel nastavení ostří nástroje [deg]

90.0

Úhel nastavení ostří v čelním směru posuvu [deg]

90.0

Úhel nastavení ostří v bočním směru posuvu [deg]

90.0

Funkční délka [mm]

63.0

Typ upnutí

Arbor

Axiální úhel čela [deg]

-6.0

Max. hloubka řezu [mm]

3.0

Max. hloubka řezu v bočním směru posuvu [mm]

5.0

Hloubka unášecí drážky [mm]

4.9

Kód provedení výstupu chladiva

0

Obráběcí průměr [mm]

63.5

Průměr centrálního otvoru [mm]

19.05

Průměr stykové plochy ze strany stroje [mm]

47.0

Radiální úhel čela [deg]

-6.0

Šířka unášecí drážky [mm]

8.19

Počet efektivních obvodových břitů

4

Celkový počet funkčních břitů nástroje

4
