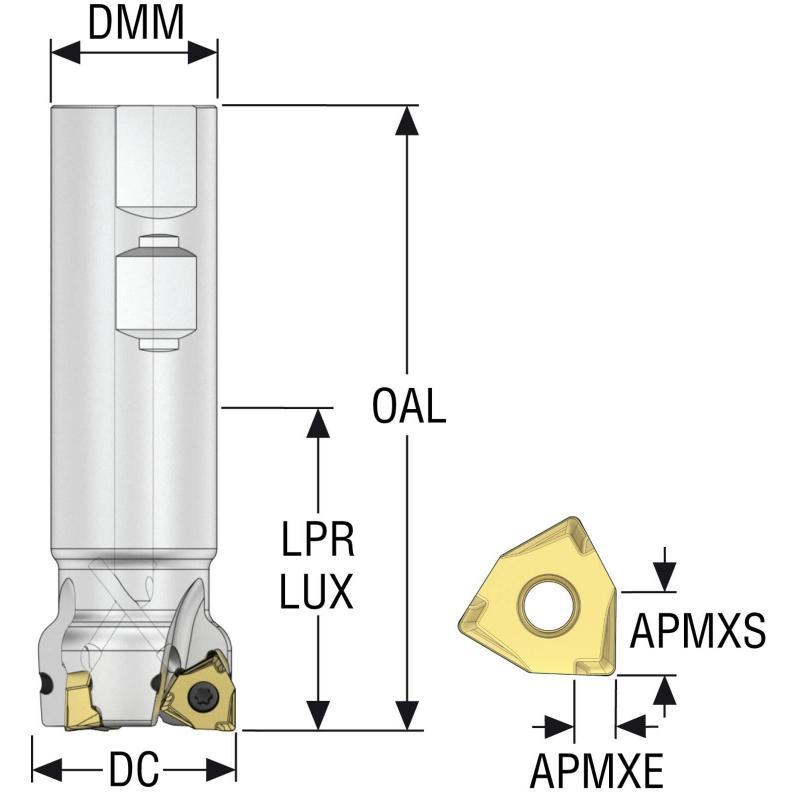

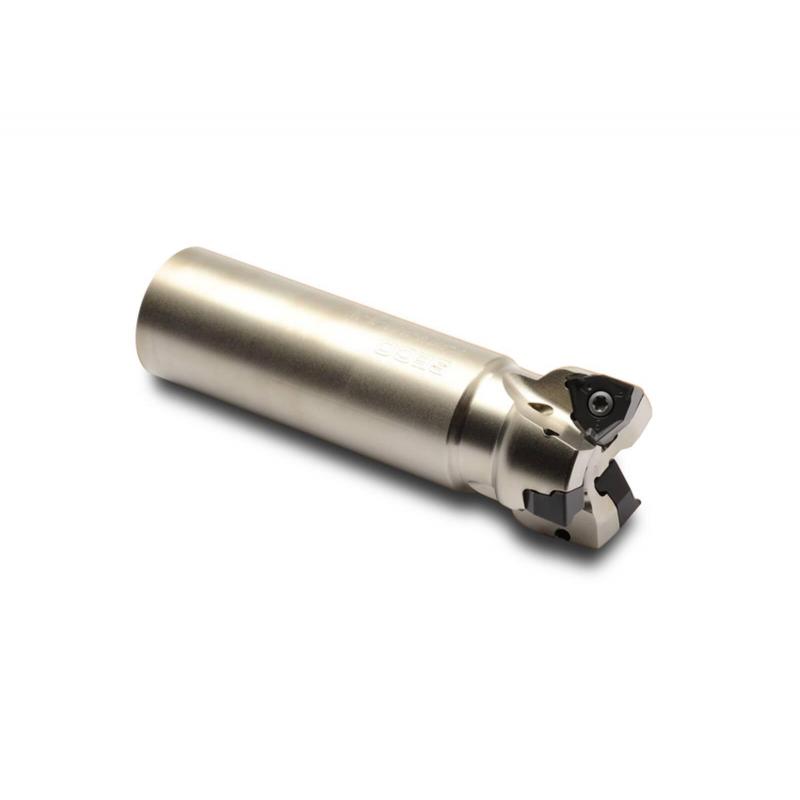

R217.96-01.50-3-08-3A Fréza (těleso) Square 6 pro rohové frézování

Parametry

Čistá hmotnost [kg]

0.74

Celková délka

114.3 mm

Délka stopky [mm]

85.0

Maximální otáčky

20700 rpm

Objednací kód produktu

R217.96-01.50-3-08-3A

Označení produktu ansi

R217.96-01.50-3-08-3A

Item style code

307-01

Číslo položky

02642818

Pocket seat code of the cutter

XNEX0806

Připojení - strana obrobku

XNEX0806

Kód provedení vstupu chladiva

1

Vlastnosti dodávky chladiva

1

Průměr stopky / otvoru pro trn [mm]

31.75

Ortogonální úhel čela [deg]

-18.5

Úhel nastavení ostří nástroje [deg]

90.0

Úhel nastavení ostří v čelním směru posuvu [deg]

90.0

Úhel nastavení ostří v bočním směru posuvu [deg]

90.0

Funkční délka [mm]

85.3

Max. úhel zafrézování [deg]

0.0

Typ upnutí

Weldon

Axiální úhel čela [deg]

-8.4

Max. hloubka řezu [mm]

7.5

Max. hloubka řezu v bočním směru posuvu [mm]

7.5

Cutting pitch differential

0

Cutting pitch density [close]

Normal

Kód provedení výstupu chladiva

3

Obráběcí průměr [mm]

38.1

Radiální úhel čela [deg]

-15.2

Materiál řezného prvku

Steel

Počet efektivních obvodových břitů

3

Celkový počet funkčních břitů nástroje

3

Max. hloubka řezu v čelním směru posuvu [mm]

3.0

Vysunutá délka [mm]

54.3

Tool item surface treatment

Nickel Coated

Využitelná max. délka [mm]

54.3
