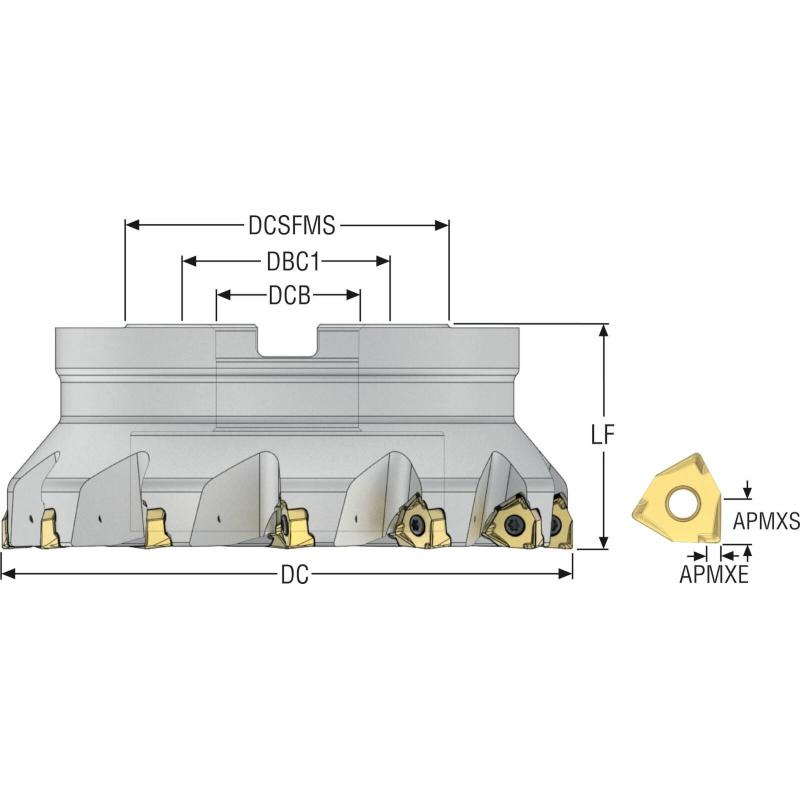

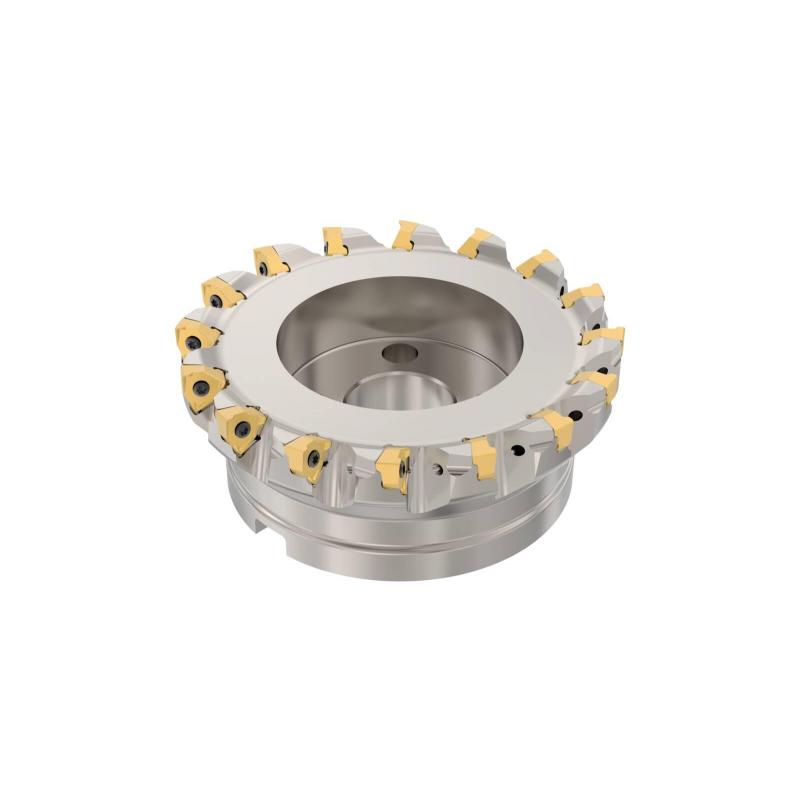

R220.96-8160-08-16 Fréza (těleso) Square 6 pro rohové frézování

Parametry

Čistá hmotnost [kg]

4.8

Maximální otáčky

5900 rpm

Objednací kód produktu

R220.96-8160-08-16

Označení produktu ansi

R220.96-8160-08-16

Item style code

308-02

Číslo položky

02640712

Pocket seat code of the cutter

XNEX0806

Připojení - strana obrobku

XNEX0806

Kód provedení vstupu chladiva

0

Vlastnosti dodávky chladiva

0

Ortogonální úhel čela [deg]

-11.2

Úhel nastavení ostří nástroje [deg]

90.0

Úhel nastavení ostří v čelním směru posuvu [deg]

90.0

Úhel nastavení ostří v bočním směru posuvu [deg]

90.0

Funkční délka [mm]

63.0

Max. úhel zafrézování [deg]

0.0

Typ upnutí

Arbor

Axiální úhel čela [deg]

-6.3

Max. hloubka řezu [mm]

7.5

Max. hloubka řezu v bočním směru posuvu [mm]

7.5

Hloubka unášecí drážky [mm]

9.0

Cutting pitch differential

0

Cutting pitch density [close]

Close

Kód provedení výstupu chladiva

0

Obráběcí průměr [mm]

160.0

Průměr centrálního otvoru [mm]

40.0

Průměr stykové plochy ze strany stroje [mm]

90.0

Radiální úhel čela [deg]

-11.2

Šířka unášecí drážky [mm]

16.4

Materiál řezného prvku

Steel

Počet efektivních obvodových břitů

16

Celkový počet funkčních břitů nástroje

16

Max. hloubka řezu v čelním směru posuvu [mm]

3.0

Tool item surface treatment

Nickel Coated

Průměr rozteč. kružnice upínacích šroubů 1 [mm]

66.7
