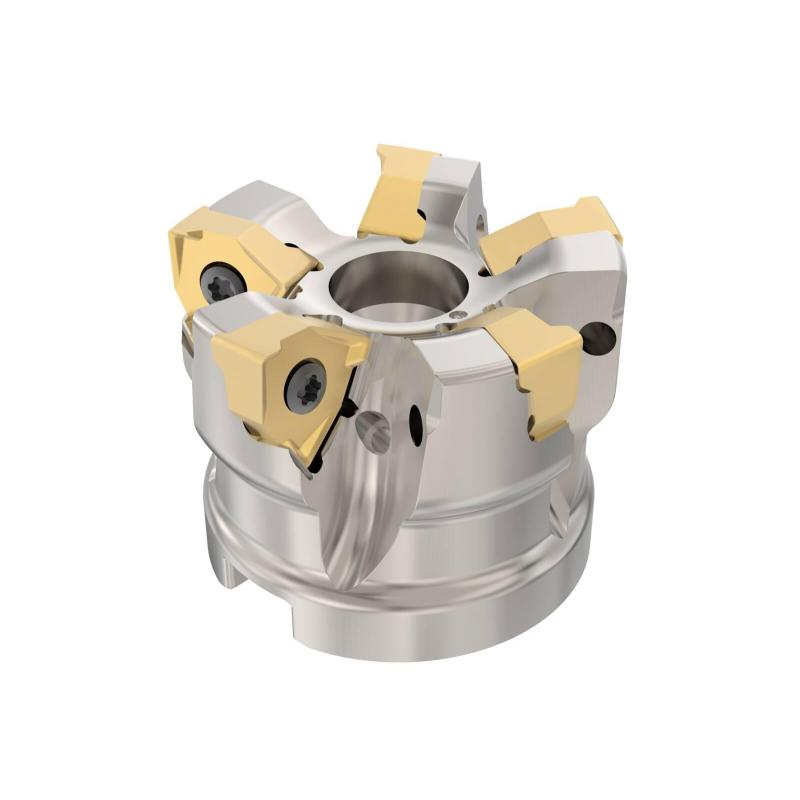

R220.96-0052-08-5A Fréza (těleso) Square 6 pro rohové frézování

Parametry

Čistá hmotnost [kg]

0.315

Maximální otáčky

10600 rpm

Objednací kód produktu

R220.96-0052-08-5A

Označení produktu ansi

R220.96-0052-08-5A

Item style code

308-02

Číslo položky

02969090

Pocket seat code of the cutter

XNEX0806

Připojení - strana obrobku

XNEX0806

Kód provedení vstupu chladiva

1

Vlastnosti dodávky chladiva

1

Ortogonální úhel čela [deg]

-13.2

Úhel nastavení ostří nástroje [deg]

90.0

Úhel nastavení ostří v čelním směru posuvu [deg]

90.0

Úhel nastavení ostří v bočním směru posuvu [deg]

90.0

Funkční délka [mm]

40.0

Max. úhel zafrézování [deg]

0.0

Typ upnutí

Arbor

Axiální úhel čela [deg]

-6.9

Max. hloubka řezu [mm]

7.5

Max. hloubka řezu v bočním směru posuvu [mm]

7.5

Hloubka unášecí drážky [mm]

6.41

Cutting pitch differential

1

Cutting pitch density [close]

Close

Kód provedení výstupu chladiva

3

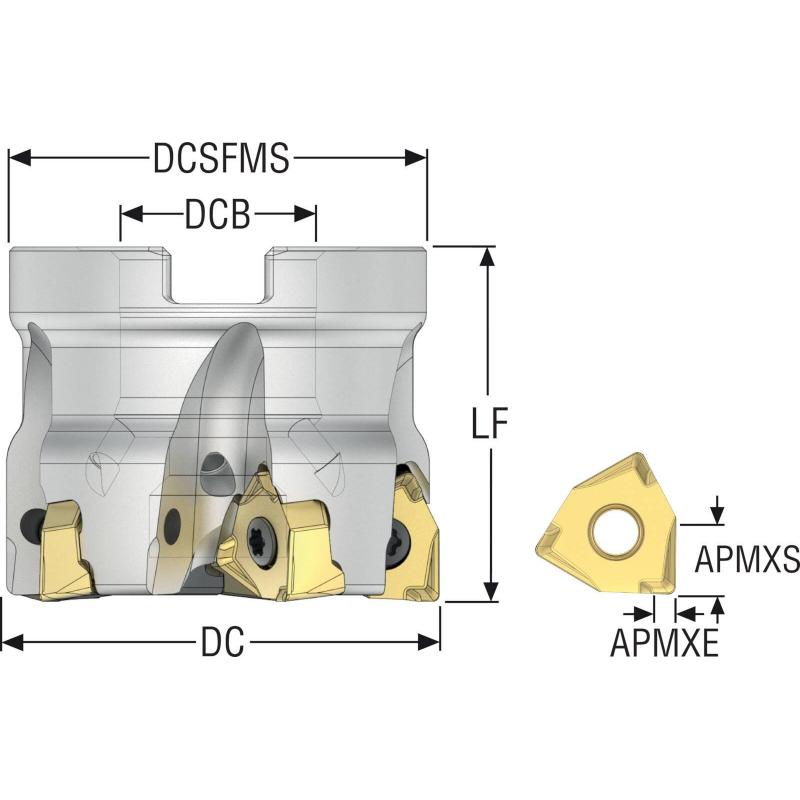

Obráběcí průměr [mm]

52.0

Průměr centrálního otvoru [mm]

22.0

Průměr stykové plochy ze strany stroje [mm]

47.0

Radiální úhel čela [deg]

-13.2

Šířka unášecí drážky [mm]

10.45

Materiál řezného prvku

Steel

Počet efektivních obvodových břitů

5

Celkový počet funkčních břitů nástroje

5

Max. hloubka řezu v čelním směru posuvu [mm]

3.0

Tool item surface treatment

Nickel Coated
