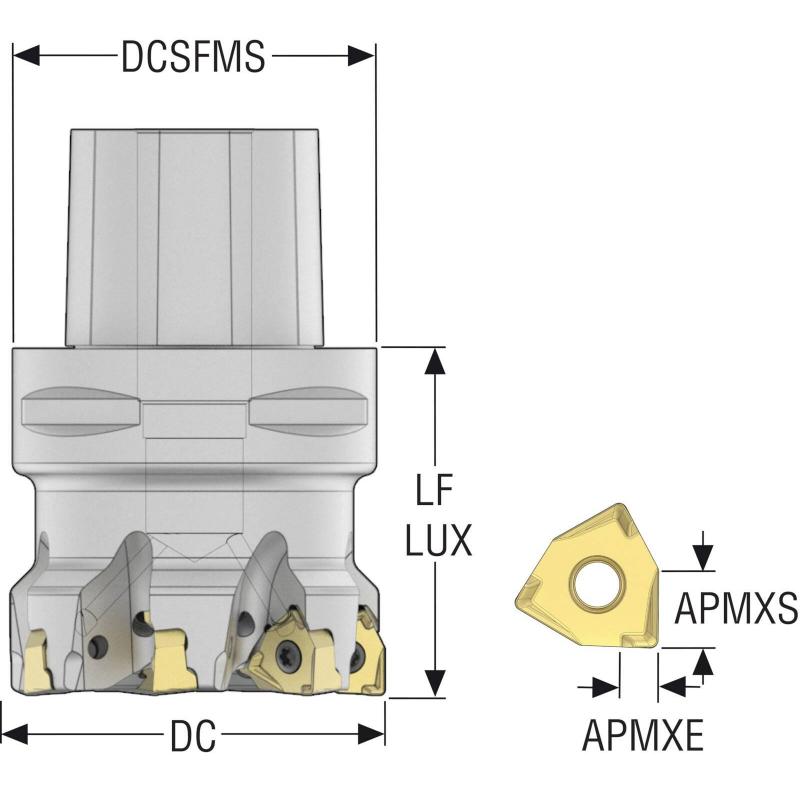

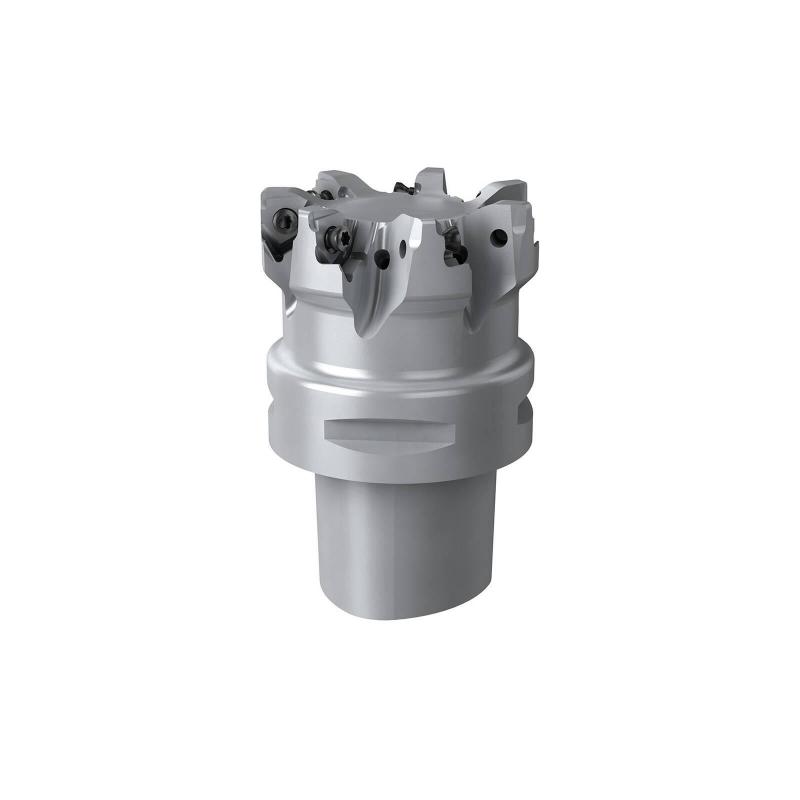

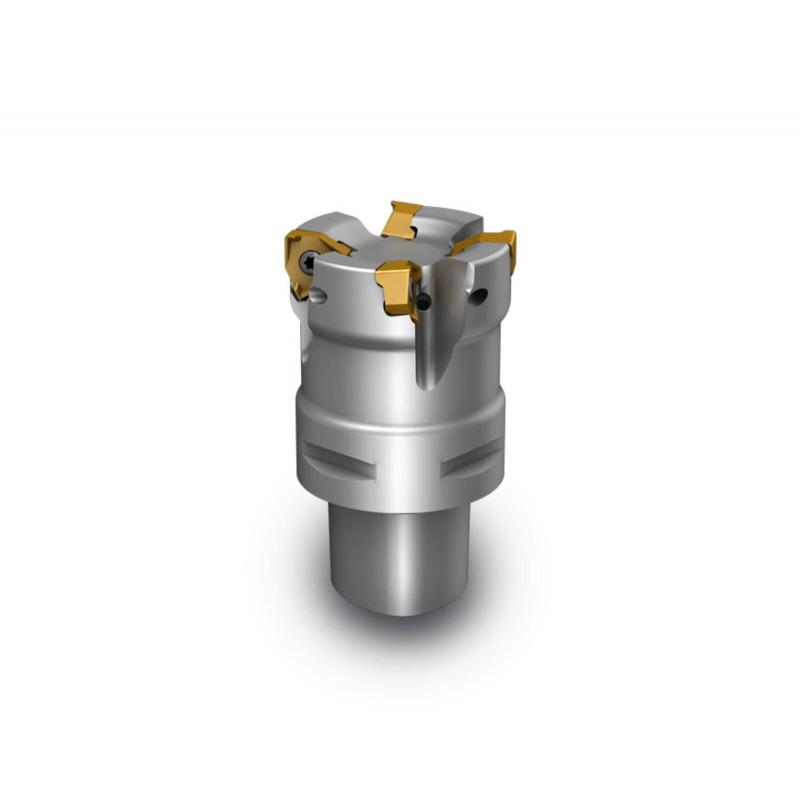

C6-R217.96-066-08-7A Fréza (těleso) Square 6 pro rohové frézování

Parametry

Čistá hmotnost [kg]

1.368

Maximální otáčky

9400 rpm

Objednací kód produktu

C6-R217.96-066-08-7A

Označení produktu ansi

C6-R217.96-066-08-7A

Item style code

307-01

Číslo položky

02780514

Připojení - strana stroje

C6

Pocket seat code of the cutter

XNEX0806

Připojení - strana obrobku

XNEX0806

Kód provedení vstupu chladiva

1

Vlastnosti dodávky chladiva

1

Ortogonální úhel čela [deg]

-13.2

Úhel nastavení ostří nástroje [deg]

90.0

Úhel nastavení ostří v čelním směru posuvu [deg]

90.0

Úhel nastavení ostří v bočním směru posuvu [deg]

90.0

Funkční délka [mm]

60.0

Max. úhel zafrézování [deg]

0.0

Typ upnutí

Seco-Capto

Axiální úhel čela [deg]

-6.9

Max. hloubka řezu [mm]

7.5

Max. hloubka řezu v bočním směru posuvu [mm]

7.5

Cutting pitch differential

0

Cutting pitch density [close]

Close

Kód provedení výstupu chladiva

3

Obráběcí průměr [mm]

66.0

Průměr stykové plochy ze strany stroje [mm]

63.0

Radiální úhel čela [deg]

-13.2

Materiál řezného prvku

Steel

Počet efektivních obvodových břitů

7

Celkový počet funkčních břitů nástroje

7

Max. hloubka řezu v čelním směru posuvu [mm]

3.0

Tool item surface treatment

Nickel Coated

Využitelná max. délka [mm]

60.0
