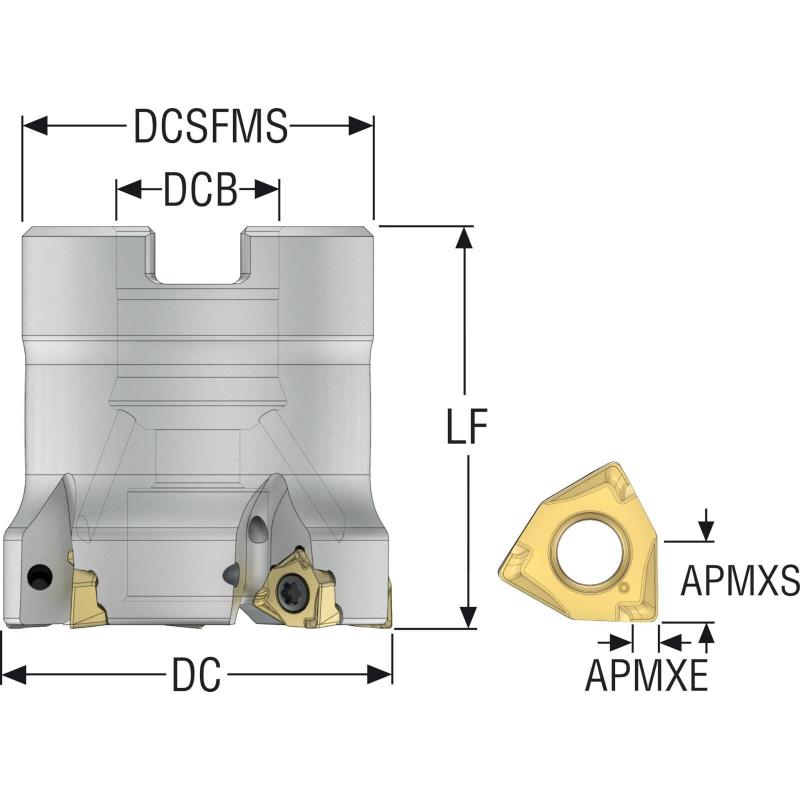

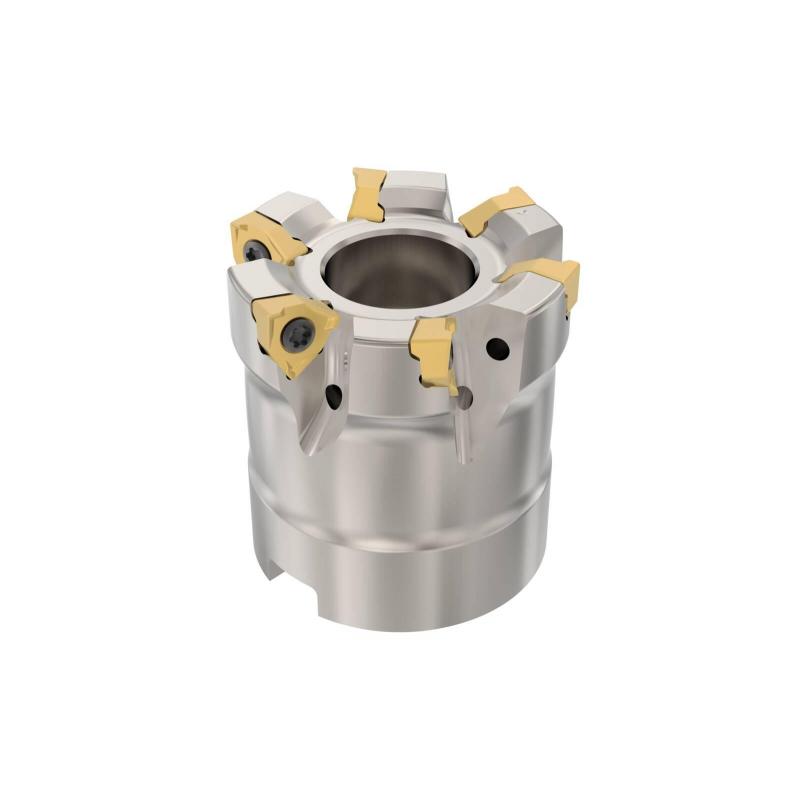

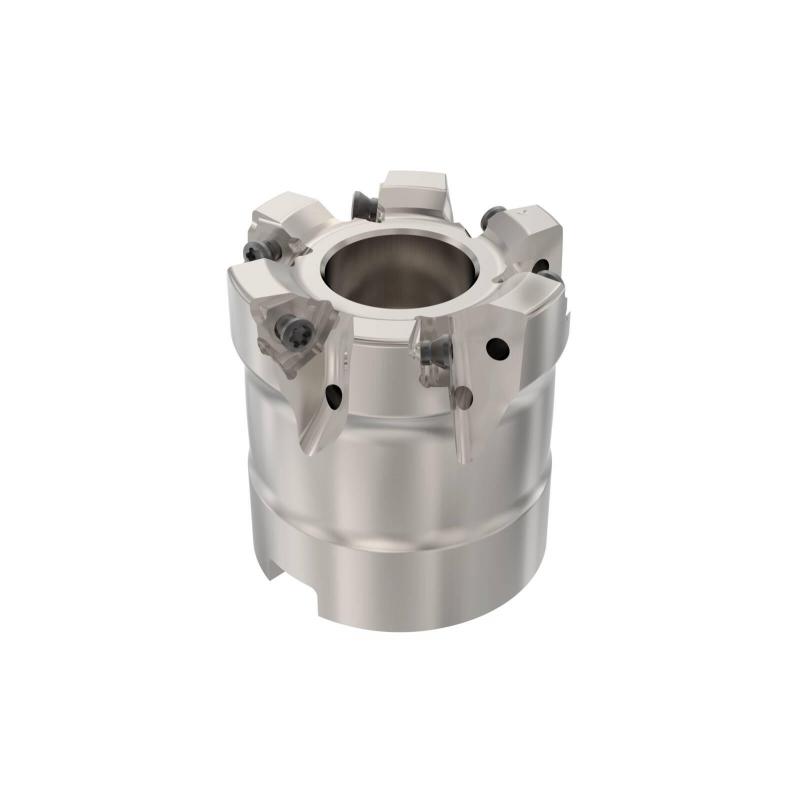

R220.96-01.50-04-6A Fréza (těleso) Square 6 pro rohové frézování

Parametry

Čistá hmotnost [kg]

0.196

Maximální otáčky

20700 rpm

Objednací kód produktu

R220.96-01.50-04-6A

Označení produktu ansi

R220.96-01.50-04-6A

Item style code

308-02

Číslo položky

02770608

Pocket seat code of the cutter

XNEX0403

Připojení - strana obrobku

XNEX0403

Kód provedení vstupu chladiva

1

Vlastnosti dodávky chladiva

1

Ortogonální úhel čela [deg]

-18.49

Úhel nastavení ostří nástroje [deg]

90.0

Úhel nastavení ostří v čelním směru posuvu [deg]

90.0

Úhel nastavení ostří v bočním směru posuvu [deg]

90.0

Funkční délka [mm]

39.88

Max. úhel zafrézování [deg]

0.0

Typ upnutí

Arbor

Axiální úhel čela [deg]

-6.14

Max. hloubka řezu [mm]

4.0

Max. hloubka řezu v bočním směru posuvu [mm]

4.0

Hloubka unášecí drážky [mm]

4.9

Cutting pitch differential

1

Cutting pitch density [close]

Normal

Kód provedení výstupu chladiva

3

Obráběcí průměr [mm]

38.1

Průměr centrálního otvoru [mm]

19.05

Průměr stykové plochy ze strany stroje [mm]

35.0

Radiální úhel čela [deg]

-18.49

Šířka unášecí drážky [mm]

8.15

Materiál řezného prvku

Steel

Počet efektivních obvodových břitů

6

Celkový počet funkčních břitů nástroje

6

Max. hloubka řezu v čelním směru posuvu [mm]

2.0

Tool item surface treatment

Nickel Coated
