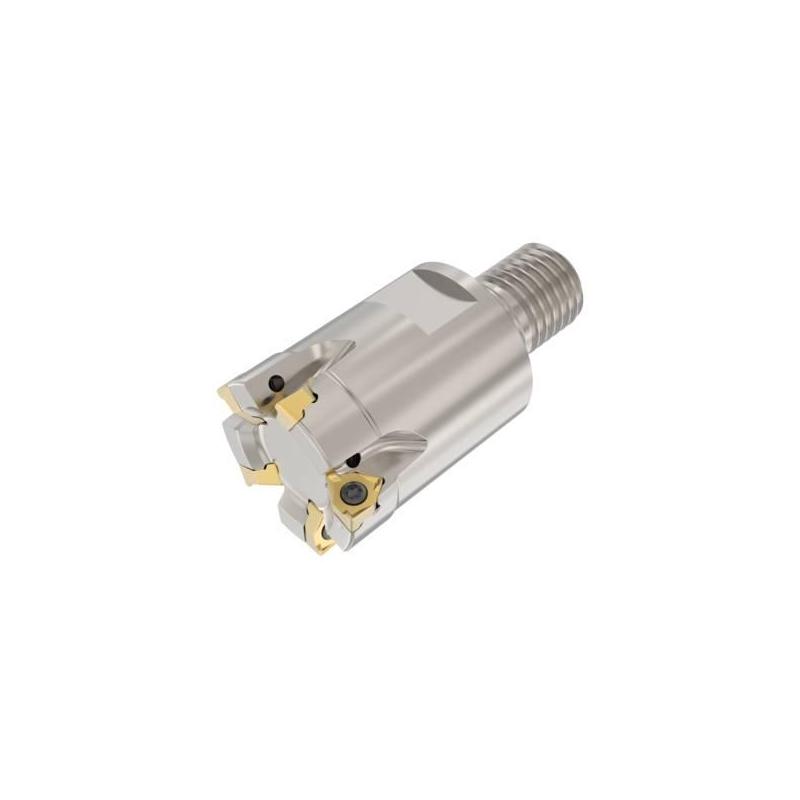

R217.96-1632.RE-04-5A Fréza (těleso) Square 6 pro rohové frézování

Parametry

Čistá hmotnost [kg]

0.214

Maximální otáčky

23200 rpm

Objednací kód produktu

R217.96-1632.RE-04-5A

Označení produktu ansi

R217.96-1632.RE-04-5A

Item style code

307-01

Číslo položky

02768375

Pocket seat code of the cutter

XNEX0403

Velikost závitu

M16

Připojení - strana obrobku

XNEX0403

Kód provedení vstupu chladiva

1

Vlastnosti dodávky chladiva

1

Ortogonální úhel čela [deg]

-18.5

Úhel nastavení ostří nástroje [deg]

90.0

Úhel nastavení ostří v čelním směru posuvu [deg]

90.0

Úhel nastavení ostří v bočním směru posuvu [deg]

90.0

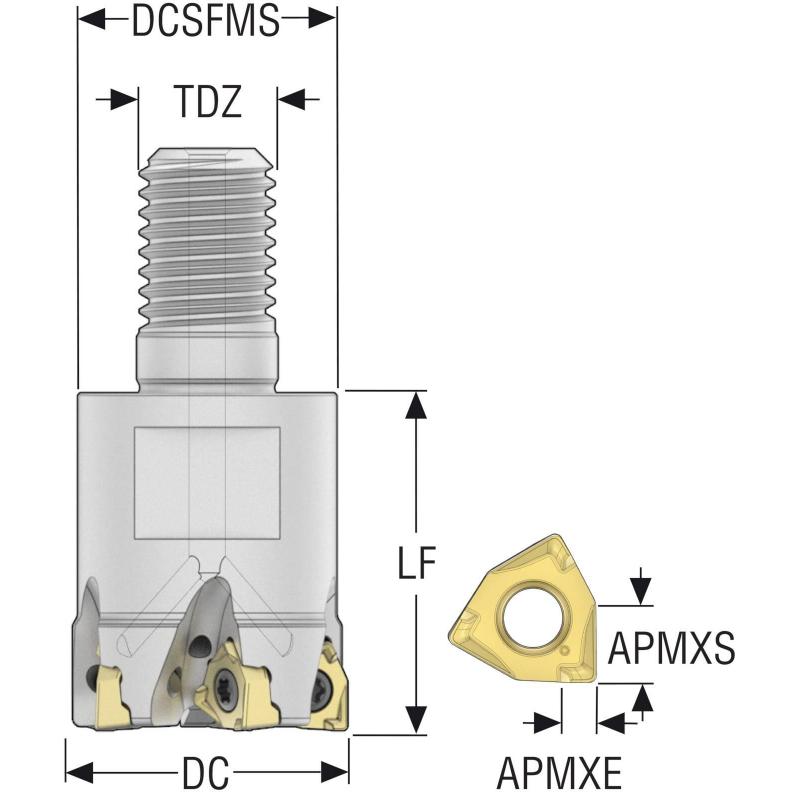

Funkční délka [mm]

40.0

Max. úhel zafrézování [deg]

0.0

Typ upnutí

Combimaster

Axiální úhel čela [deg]

-6.14

Max. hloubka řezu [mm]

4.0

Max. hloubka řezu v bočním směru posuvu [mm]

4.0

Cutting pitch differential

1

Cutting pitch density [close]

Normal

Kód provedení výstupu chladiva

3

Obráběcí průměr [mm]

32.0

Průměr stykové plochy ze strany stroje [mm]

30.0

Radiální úhel čela [deg]

-18.5

Materiál řezného prvku

Steel

Počet efektivních obvodových břitů

5

Celkový počet funkčních břitů nástroje

5

Max. hloubka řezu v čelním směru posuvu [mm]

2.0

Tool item surface treatment

Nickel Coated

Krouticí moment spoje [Nm]

80.0

Velikost klíče

26
