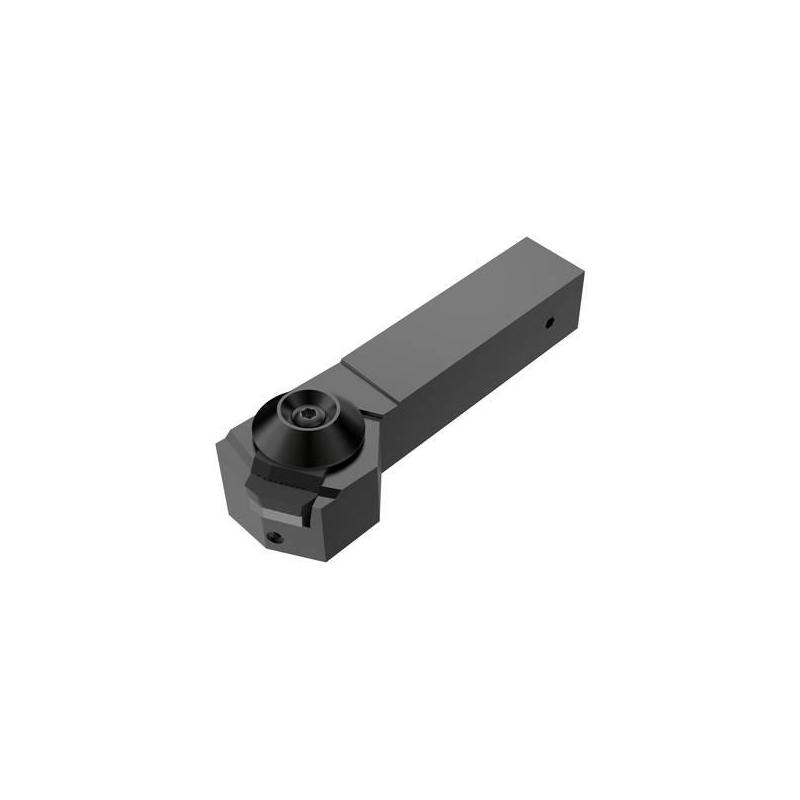

CSXCR20-8D-R30 Držák pro soustružení

Parametry

Čistá hmotnost [kg]

1.575

Celková šířka [mm]

48.0

Délka stopky [mm]

105.35

Směr řezu [řez]

Right

Objednací kód produktu

CSXCR20-8D-R30

Označení produktu ansi

CSXCR20-8D-R30

Item style code

309-01

Číslo položky

03120991

Připojení - strana stroje

20

Kód tvaru destičky

SCNN25

Připojení - strana obrobku

SCNN2506..

Šířka stopky [mm]

31.75

Vlastnosti dodávky chladiva

0

Ortogonální úhel čela [deg]

4.09

Výška stopky držáku [mm]

31.75

Systém upínání destiček

C

Úhel nastavení ostří nástroje [deg]

30.0

Úhel nastavení ostří v čelním směru posuvu [deg]

120.0

Úhel nastavení ostří v bočním směru posuvu [deg]

30.0

Úhel sklonu [deg]

2.54

Funkční délka [mm]

170.0

Délka hlavičky [mm]

64.64

Typ upnutí

Square shank

Verze (vnitřní/vnější/obě)

External

Funkční šířka [mm]

29.53

Maximální hloubka řezu [mm]

7.0

Axiální úhel čela [deg]

4.78

Radiální úhel čela [deg]

2.54

Funkční výška [mm]

31.75
