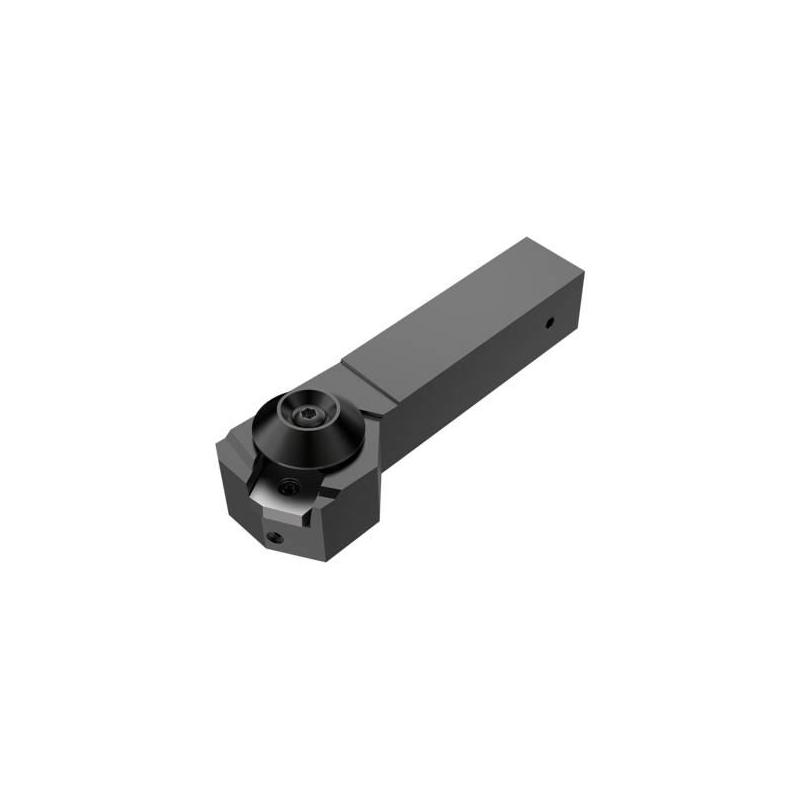

CSXCR3232P25-R30 Držák pro soustružení

Parametry

Čistá hmotnost [kg]

0.5

Celková šířka [mm]

48.0

Délka stopky [mm]

105.36

Směr řezu [řez]

Right

Objednací kód produktu

CSXCR3232P25-R30

Označení produktu ansi

CSXCR3232P25-R30

Item style code

309-01

Číslo položky

03120990

Připojení - strana stroje

3232

Kód tvaru destičky

SCNN25

Připojení - strana obrobku

SCNN250640-R30

Šířka stopky [mm]

32.0

Vlastnosti dodávky chladiva

0

Ortogonální úhel čela [deg]

4.09

Výška stopky držáku [mm]

32.0

Systém upínání destiček

C

Úhel nastavení ostří nástroje [deg]

30.0

Úhel nastavení ostří v čelním směru posuvu [deg]

120.0

Úhel nastavení ostří v bočním směru posuvu [deg]

30.0

Úhel sklonu [deg]

2.54

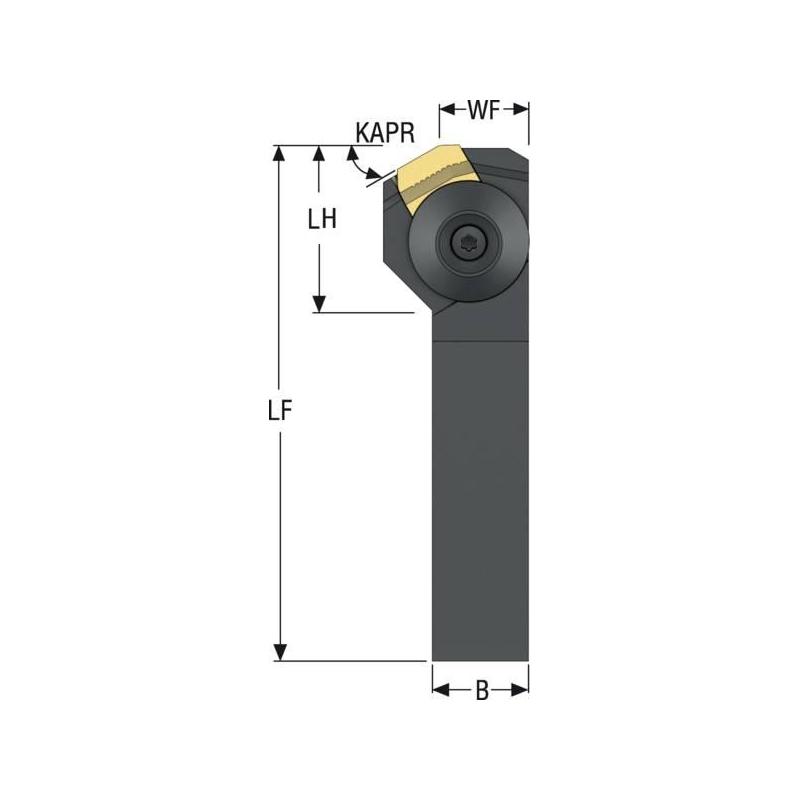

Funkční délka [mm]

170.0

Délka hlavičky [mm]

64.61

Typ upnutí

Square shank

Verze (vnitřní/vnější/obě)

External

Funkční šířka [mm]

29.53

Max. radiální hloubka řezu [mm]

7.0

Maximální hloubka řezu [mm]

7.0

Axiální úhel čela [deg]

4.78

Radiální úhel čela [deg]

2.54

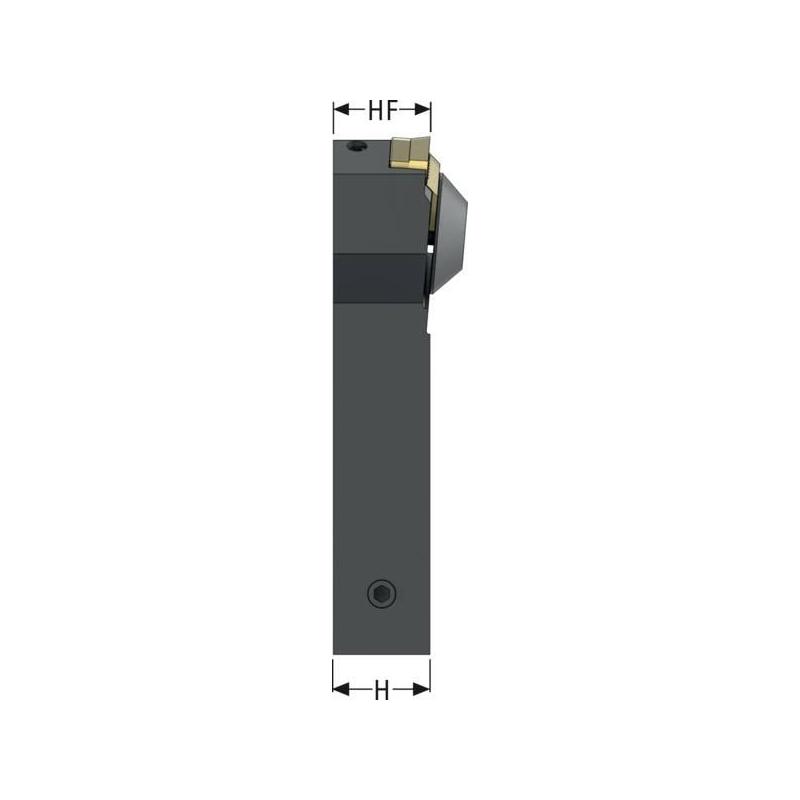

Funkční výška [mm]

32.0
