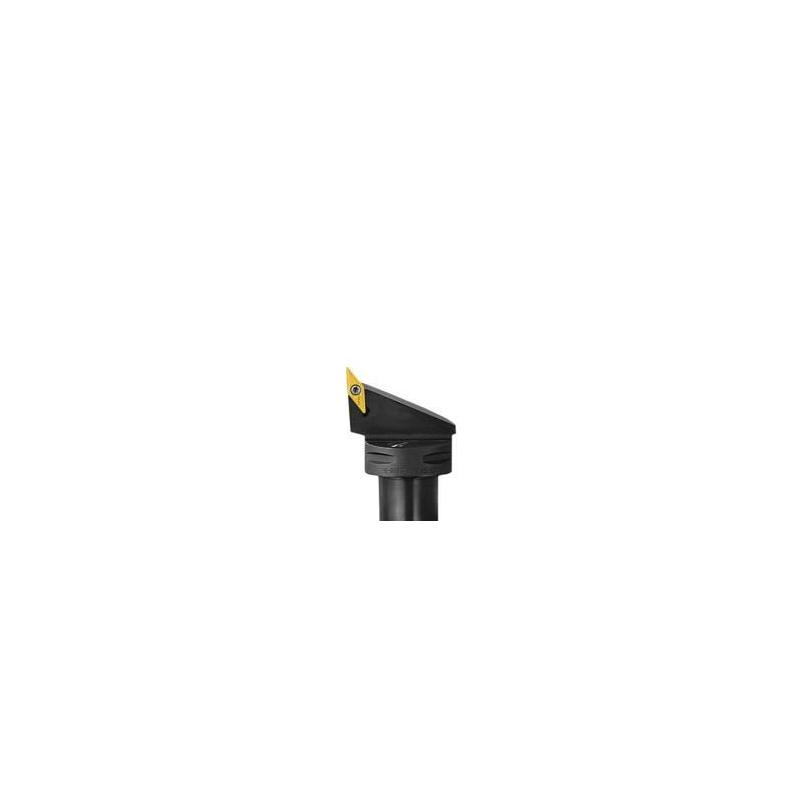

C4-SVJBR-27050-16 Držák pro soustružení, Seco-Capto

Parametry

Čistá hmotnost [kg]

0.354

Směr řezu [řez]

Right

Objednací kód produktu

C4-SVJBR-27050-16

Označení produktu ansi

C4-SVJBR-27050-16

Item style code

309-07

Číslo položky

75069318

Připojení - strana stroje

C4

Datamatrix on item

0

Kód tvaru destičky

V

Připojení - strana obrobku

VB..1102../VB..21.5.

Kód provedení vstupu chladiva

1

Vlastnosti dodávky chladiva

1

Minimální vnitřní obráběný průměr [mm]

75.0

Ortogonální úhel čela [deg]

0.0

Systém upínání destiček

S

Úhel nastavení ostří nástroje [deg]

93.0

Kód úhlu břitu nástroje

J

Úhel nastavení ostří v čelním směru posuvu [deg]

142.0

Úhel nastavení ostří v bočním směru posuvu [deg]

93.0

Úhel sklonu [deg]

0.0

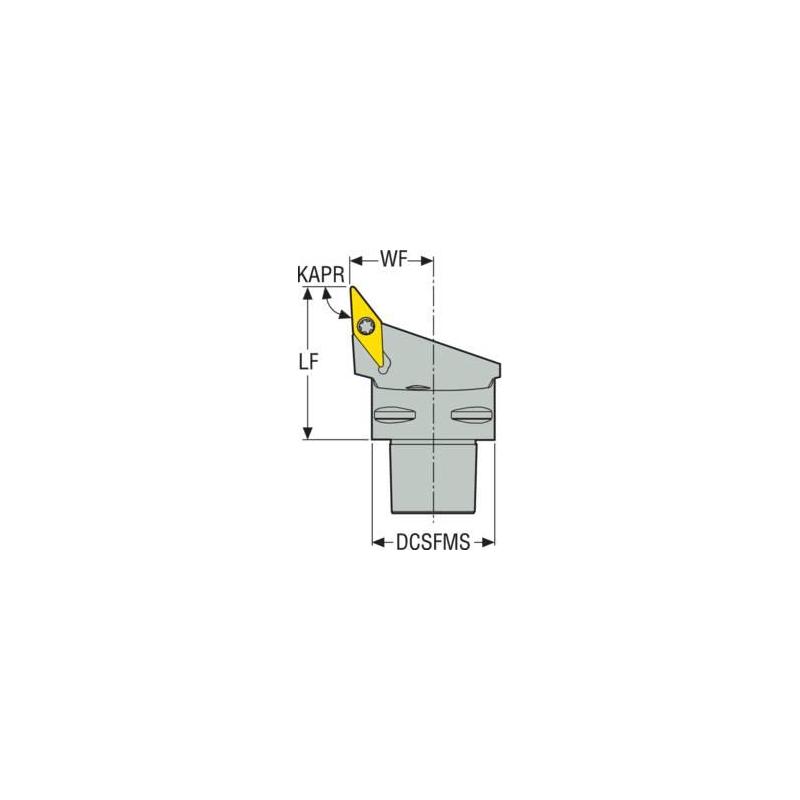

Funkční délka [mm]

50.0

Typ upnutí

Seco-Capto

Verze (vnitřní/vnější/obě)

External

Funkční šířka [mm]

27.0

Minimální vnitřní obráběný průměr 3 [mm]

165.0

Průměr stykové plochy ze strany stroje [mm]

40.0
