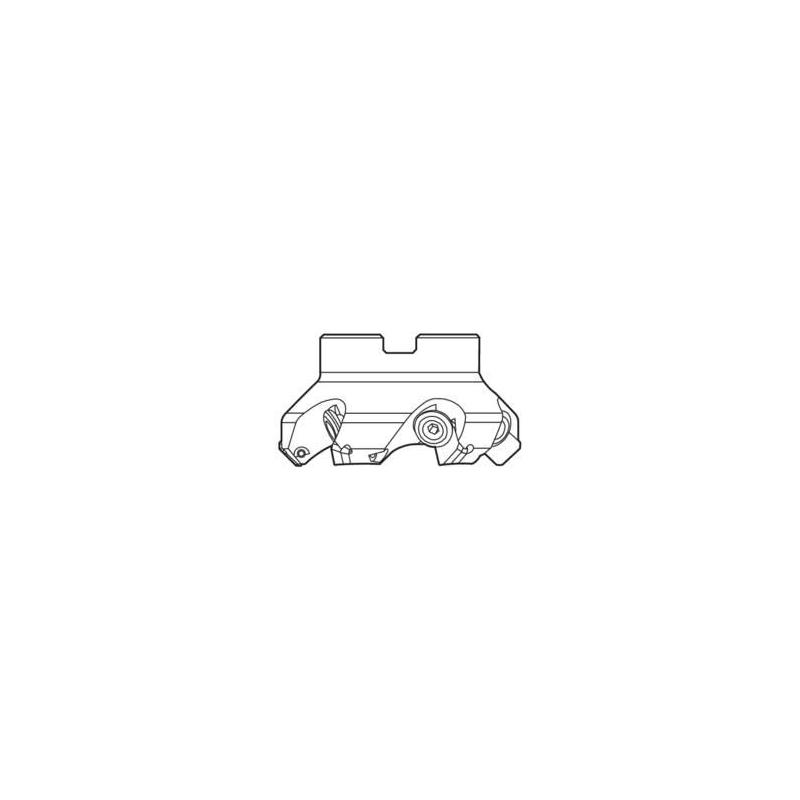

R220.13-0100-12 Fréza (těleso) ISO

Parametry

Čistá hmotnost [kg]

1.596

Maximální otáčky

6800 rpm

Objednací kód produktu

R220.13-0100-12

Označení produktu ansi

R220.13-0100-12

Item style code

308-01

Číslo položky

75011302

Pocket seat code of the cutter

SE..1203 / SE..1303

Datamatrix on item

1

Kód tvaru destičky

S

Velikost lůžka pro břitovou destičku

12

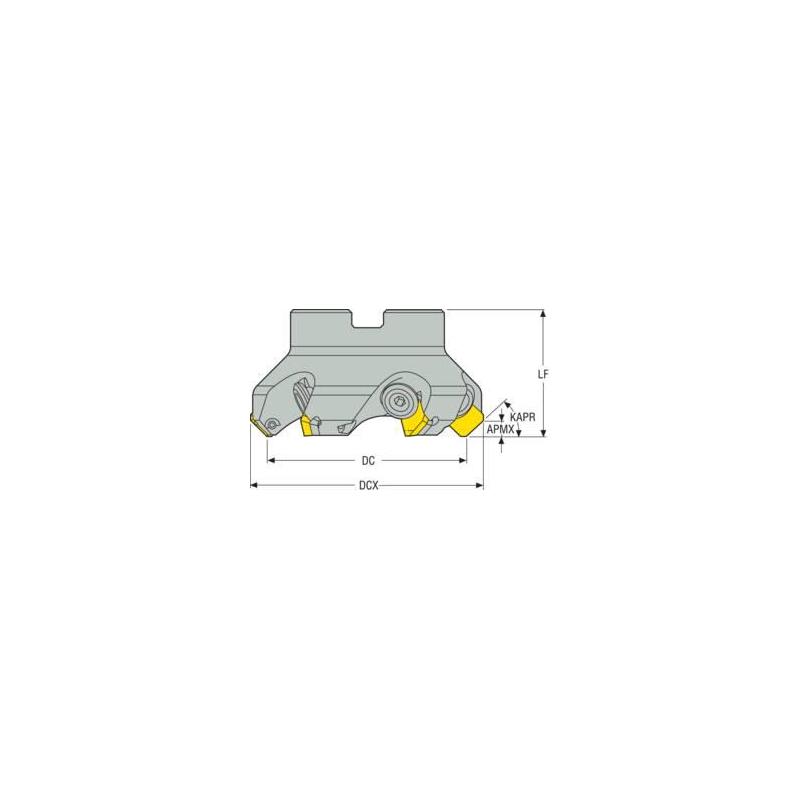

Maximální obráběný průměr [mm]

114.0

Vlastnosti dodávky chladiva

0

Ortogonální úhel čela [deg]

12.0

Úhel nastavení ostří nástroje [deg]

45.0

Úhel nastavení ostří v čelním směru posuvu [deg]

90.0

Úhel nastavení ostří v bočním směru posuvu [deg]

45.0

Funkční délka [mm]

50.0

Typ upnutí

Arbor

Axiální úhel čela [deg]

20.0

Max. hloubka řezu [mm]

6.0

Max. hloubka řezu v bočním směru posuvu [mm]

6.0

Hloubka unášecí drážky [mm]

9.0

Cutting pitch differential

0

Cutting pitch density [close]

Normal

Obráběcí průměr [mm]

100.0

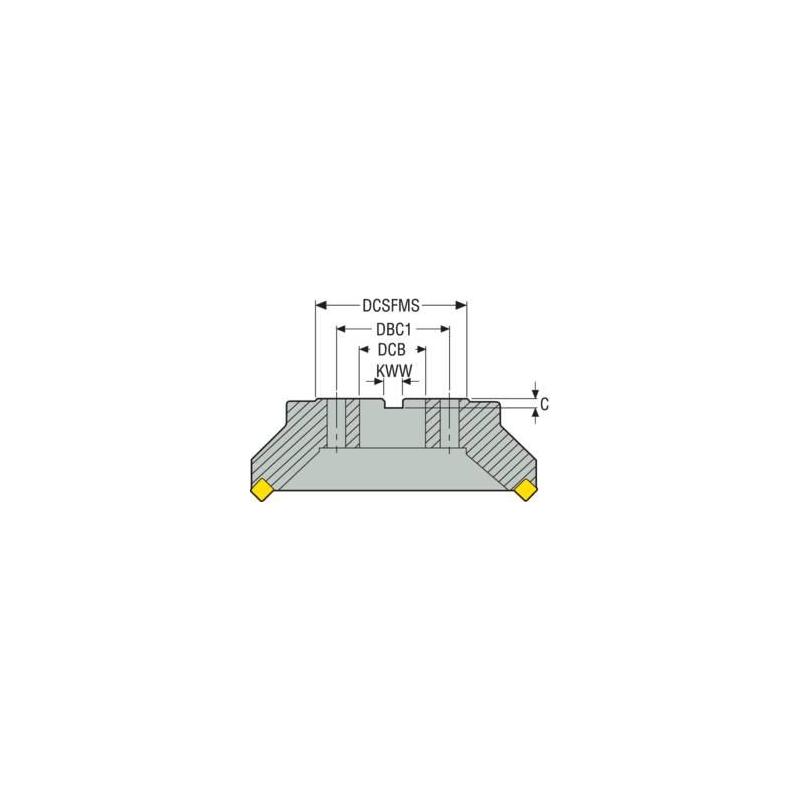

Průměr centrálního otvoru [mm]

32.0

Průměr stykové plochy ze strany stroje [mm]

77.0

Radiální úhel čela [deg]

-3.0

Šířka unášecí drážky [mm]

16.4

Materiál řezného prvku

Steel

Počet efektivních obvodových břitů

6

Celkový počet funkčních břitů nástroje

6
