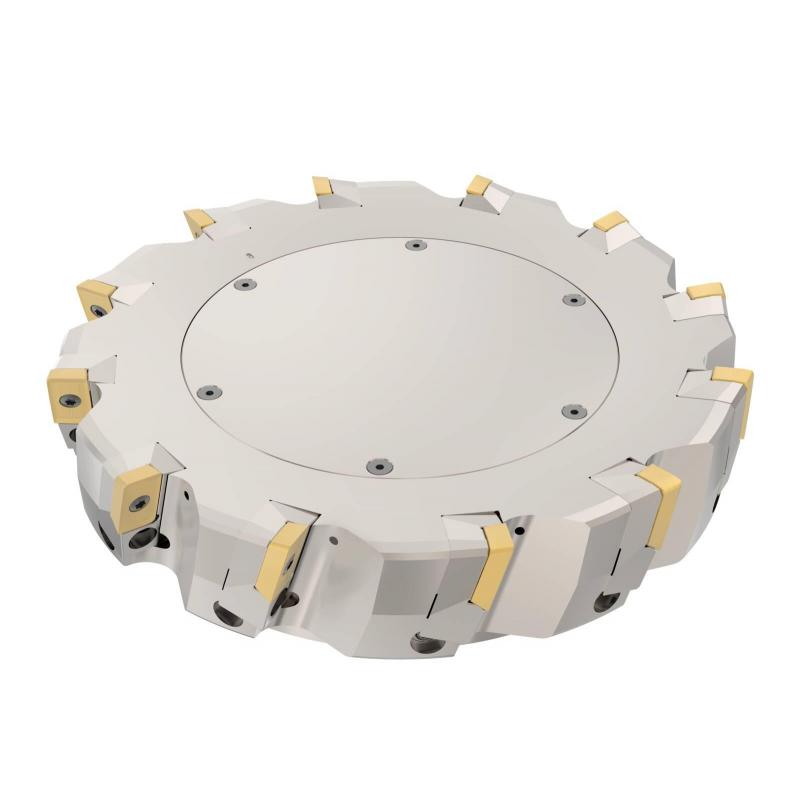

R220.90-8250-26-12CAN Fréza (těleso)

Parametry

Čistá hmotnost [kg]

13.39

Maximální otáčky

3400 rpm

Objednací kód produktu

R220.90-8250-26-12CAN

Označení produktu ansi

R220.90-8250-26-12CAN

Item style code

308-02

Číslo položky

02830888

Pocket seat code of the cutter

ABEX2606

Připojení - strana obrobku

ABEX2606

Kód provedení vstupu chladiva

1

Vlastnosti dodávky chladiva

1

Ortogonální úhel čela [deg]

-9.5

Úhel nastavení ostří nástroje [deg]

90.0

Úhel nastavení ostří v čelním směru posuvu [deg]

90.0

Úhel nastavení ostří v bočním směru posuvu [deg]

90.0

Funkční délka [mm]

63.0

Max. úhel zafrézování [deg]

0.3

Typ upnutí

Arbor

Axiální úhel čela [deg]

17.0

Max. hloubka řezu [mm]

20.0

Max. hloubka řezu v bočním směru posuvu [mm]

20.0

Hloubka unášecí drážky [mm]

14.0

Cutting pitch differential

1

Cutting pitch density [close]

Normal

Kód provedení výstupu chladiva

3

Obráběcí průměr [mm]

250.0

Průměr centrálního otvoru [mm]

60.0

Průměr stykové plochy ze strany stroje [mm]

130.0

Radiální úhel čela [deg]

-9.5

Šířka unášecí drážky [mm]

25.7

Materiál řezného prvku

Steel

Počet efektivních obvodových břitů

12

Celkový počet funkčních břitů nástroje

12

Max. hloubka řezu v čelním směru posuvu [mm]

10.0

Maximální průměr otvoru pro šroubovou interpolaci [mm]

496.8

Minimální průměr otvoru pro šroubovou interpolaci [mm]

476.5

Tool item surface treatment

Nickel Coated

Průměr rozteč. kružnice upínacích šroubů 1 [mm]

101.6

Tlak chladící kapaliny [bar]

30.0
