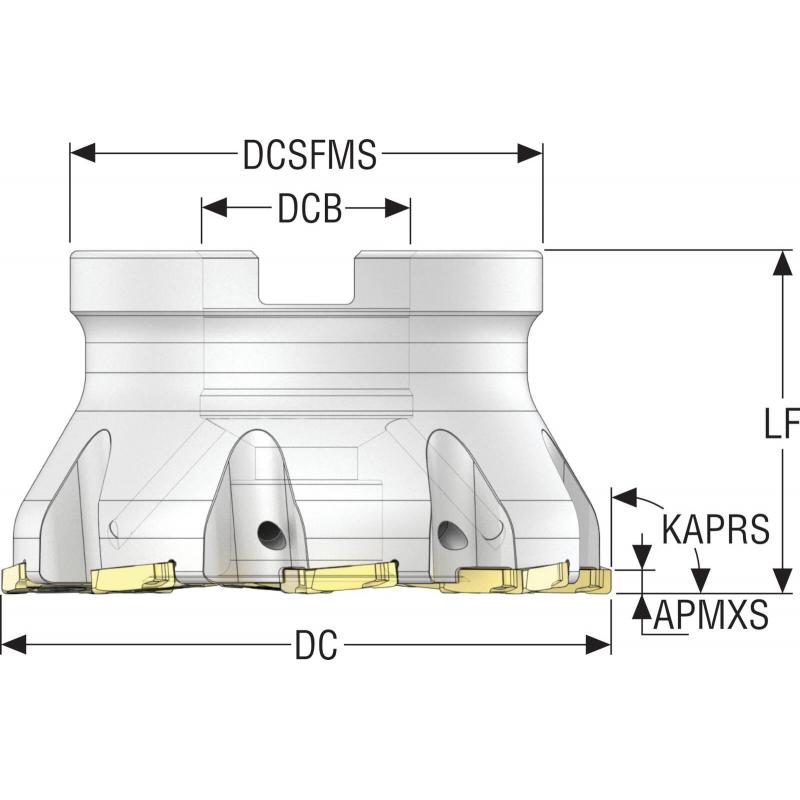

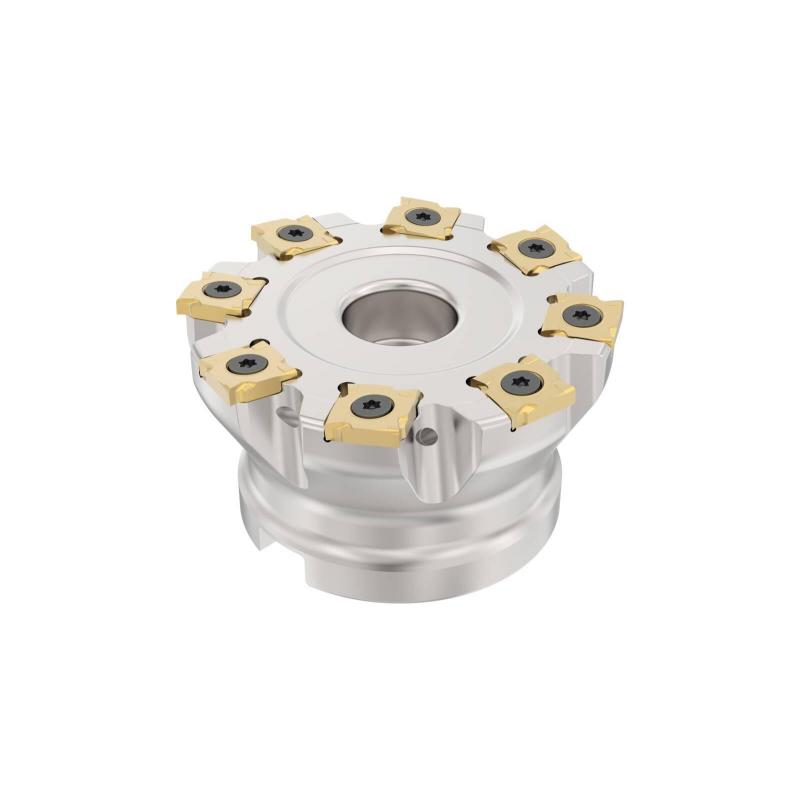

R230.19-0100-SN1203-10A Fréza (těleso)

Parametry

Čistá hmotnost [kg]

1.674

Směr řezu [řez]

Right

Maximální otáčky

8700 rpm

Objednací kód produktu

R230.19-0100-SN1203-10A

Označení produktu ansi

R230.19-0100-SN1203-10A

Item style code

308-02

Číslo položky

02735737

Pocket seat code of the cutter

SNHQ1203-R

Datamatrix on item

0

Kód tvaru destičky

S

Velikost lůžka pro břitovou destičku

12

Kód provedení vstupu chladiva

0

Vlastnosti dodávky chladiva

1

Ortogonální úhel čela [deg]

-18.0

Úhel nastavení ostří nástroje [deg]

90.0

Úhel nastavení ostří v čelním směru posuvu [deg]

90.0

Úhel nastavení ostří v bočním směru posuvu [deg]

90.0

Funkční délka [mm]

50.0

Typ upnutí

Arbor

Axiální úhel čela [deg]

-5.0

Max. hloubka řezu [mm]

3.1

Max. hloubka řezu v bočním směru posuvu [mm]

3.1

Hloubka unášecí drážky [mm]

8.0

Cutting pitch differential

1

Cutting pitch density [close]

Normal

Kód provedení výstupu chladiva

0

Obráběcí průměr [mm]

100.0

Průměr centrálního otvoru [mm]

32.0

Průměr stykové plochy ze strany stroje [mm]

77.0

Radiální úhel čela [deg]

-18.0

Šířka unášecí drážky [mm]

14.4

Materiál řezného prvku

Steel

Počet efektivních obvodových břitů

10

Celkový počet funkčních břitů nástroje

10
