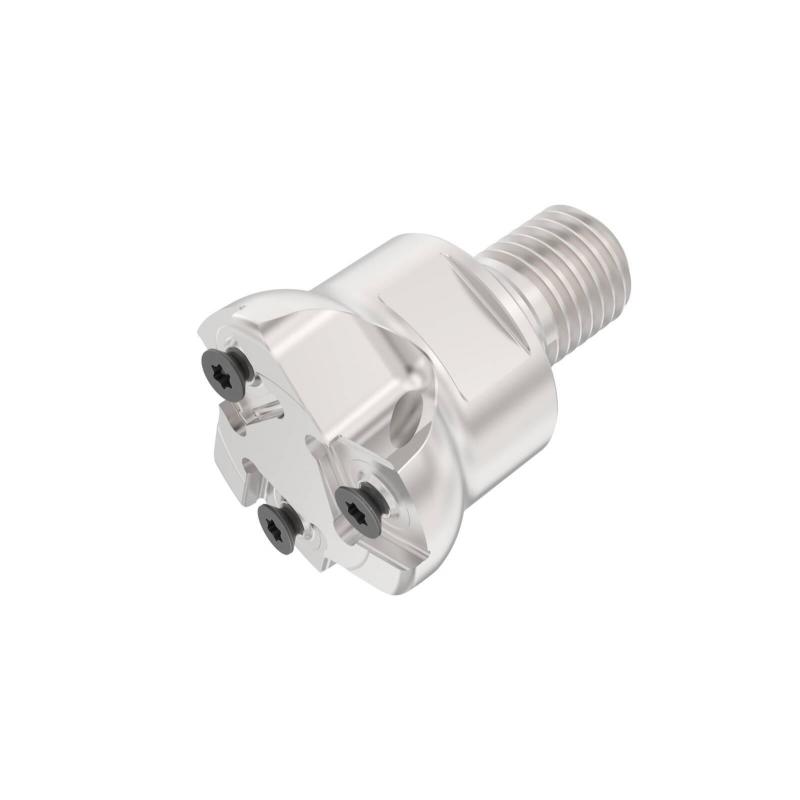

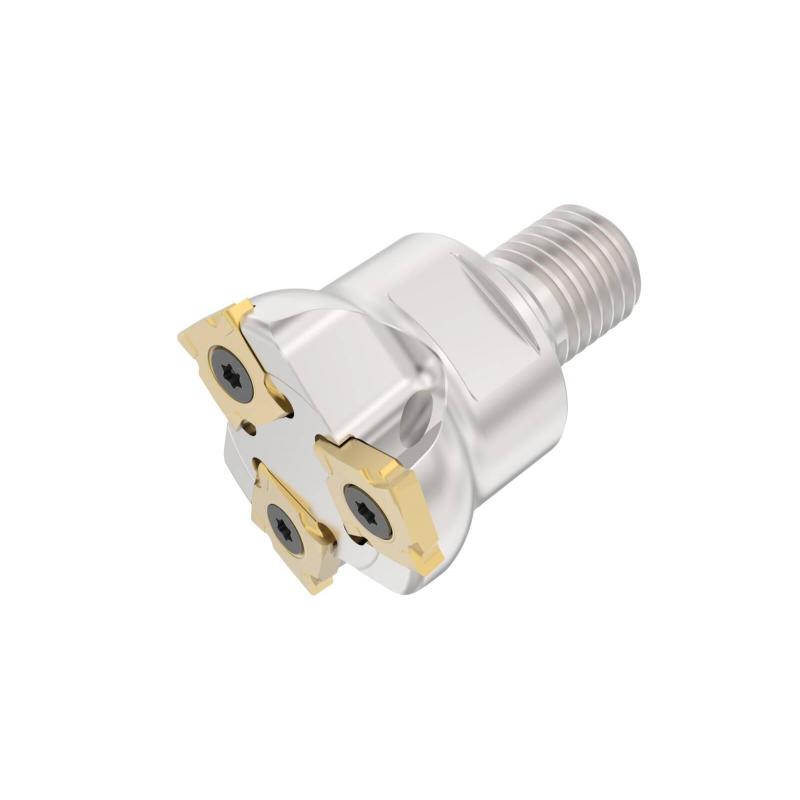

R230.19-1030.RE-SN1103-3A Fréza (těleso)

Parametry

Čistá hmotnost [kg]

0.055

Směr řezu [řez]

Right

Maximální otáčky

18900 rpm

Objednací kód produktu

R230.19-1030.RE-SN1103-3A

Označení produktu ansi

R230.19-1030.RE-SN1103-3A

Item style code

307-01

Číslo položky

02735709

Pocket seat code of the cutter

SNHQ1103-R

Datamatrix on item

0

Kód tvaru destičky

S

Velikost lůžka pro břitovou destičku

11

Velikost závitu

M10

Kód provedení vstupu chladiva

1

Vlastnosti dodávky chladiva

1

Ortogonální úhel čela [deg]

-18.0

Úhel nastavení ostří nástroje [deg]

90.0

Úhel nastavení ostří v čelním směru posuvu [deg]

90.0

Úhel nastavení ostří v bočním směru posuvu [deg]

90.0

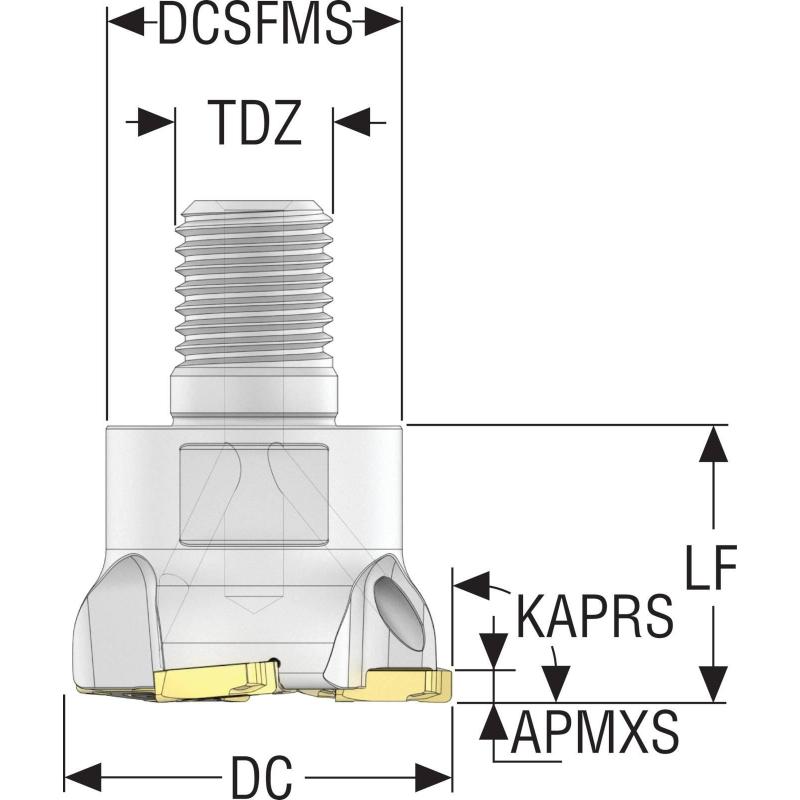

Funkční délka [mm]

20.0

Typ upnutí

Combimaster

Axiální úhel čela [deg]

-5.0

Max. hloubka řezu [mm]

2.6

Max. hloubka řezu v bočním směru posuvu [mm]

2.6

Cutting pitch differential

0

Cutting pitch density [close]

Normal

Kód provedení výstupu chladiva

2

Obráběcí průměr [mm]

30.0

Průměr stykové plochy ze strany stroje [mm]

18.5

Radiální úhel čela [deg]

-18.0

Materiál řezného prvku

Steel

Počet efektivních obvodových břitů

3

Celkový počet funkčních břitů nástroje

3

Krouticí moment spoje [Nm]

40.0

Velikost klíče

15
