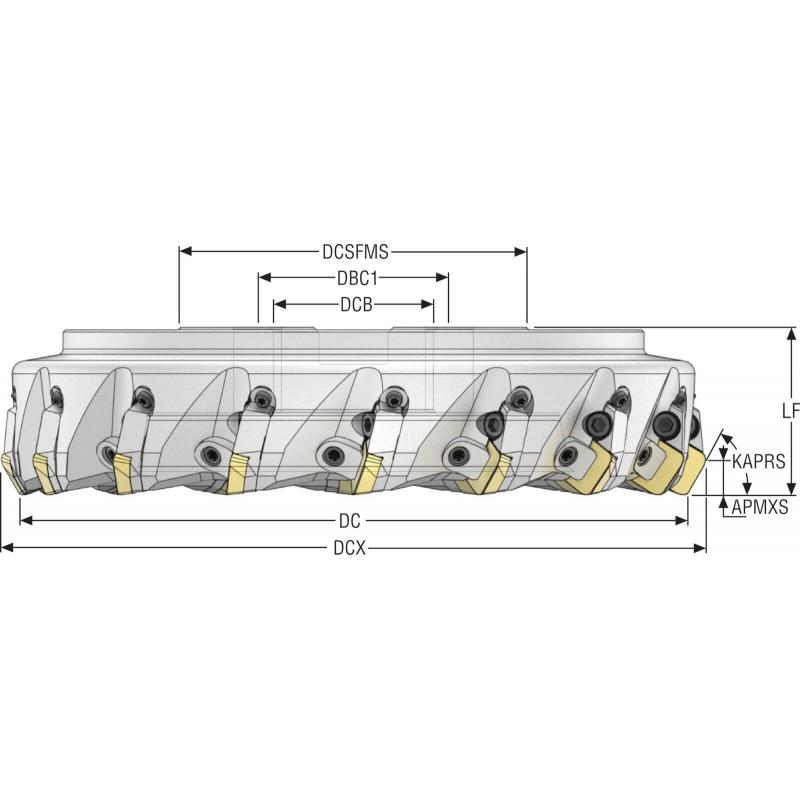

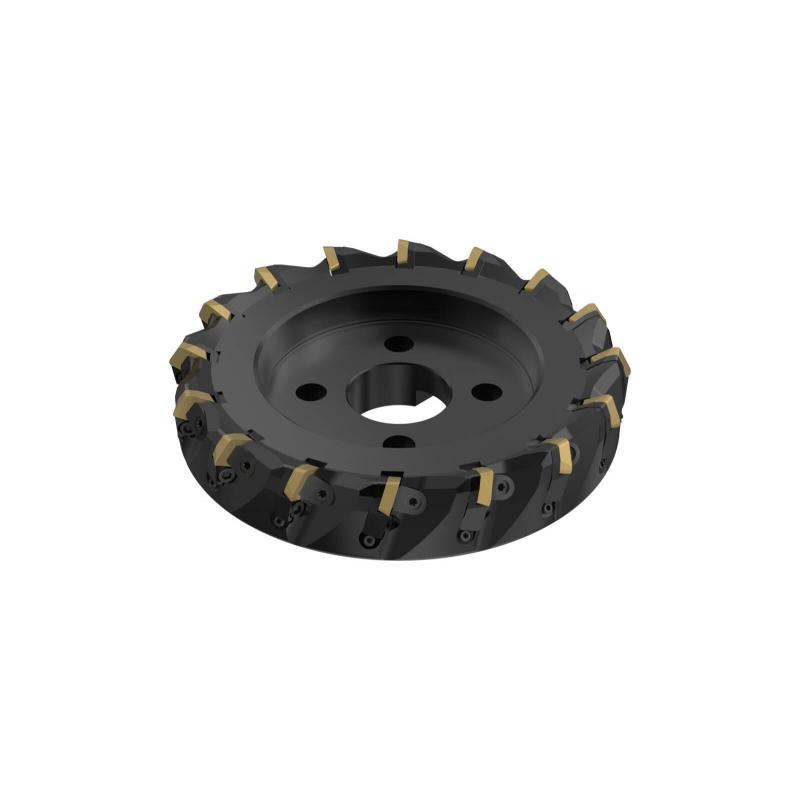

R220.60-8160-19-10CM Fréza (těleso)

Parametry

Čistá hmotnost [kg]

6.24

Směr řezu [řez]

Right

Maximální otáčky

2300 rpm

Objednací kód produktu

R220.60-8160-19-10CM

Označení produktu ansi

R220.60-8160-19-10CM

Item style code

308-01

Číslo položky

00073311

Pocket seat code of the cutter

SP..1906Z..R

Datamatrix on item

0

Kód tvaru destičky

S

Velikost lůžka pro břitovou destičku

19

Maximální obráběný průměr [mm]

174.3

Kód provedení vstupu chladiva

0

Vlastnosti dodávky chladiva

0

Ortogonální úhel čela [deg]

-2.0

Úhel nastavení ostří nástroje [deg]

60.0

Úhel nastavení ostří v čelním směru posuvu [deg]

90.0

Úhel nastavení ostří v bočním směru posuvu [deg]

60.0

Funkční délka [mm]

63.0

Typ upnutí

Arbor

Axiální úhel čela [deg]

14.0

Max. hloubka řezu [mm]

12.0

Max. hloubka řezu v bočním směru posuvu [mm]

12.0

Hloubka unášecí drážky [mm]

9.0

Cutting pitch differential

1

Cutting pitch density [close]

Super

Obráběcí průměr [mm]

160.0

Průměr centrálního otvoru [mm]

40.0

Průměr stykové plochy ze strany stroje [mm]

128.0

Radiální úhel čela [deg]

-11.0

Šířka unášecí drážky [mm]

16.4

Materiál řezného prvku

Steel

Počet efektivních obvodových břitů

10

Celkový počet funkčních břitů nástroje

10

Průměr rozteč. kružnice upínacích šroubů 1 [mm]

66.7
