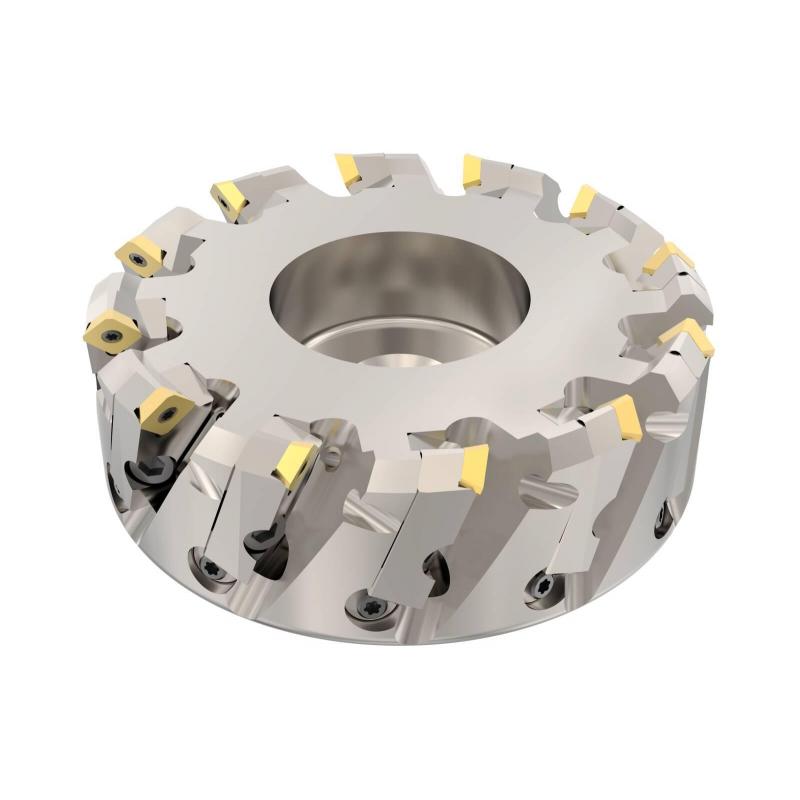

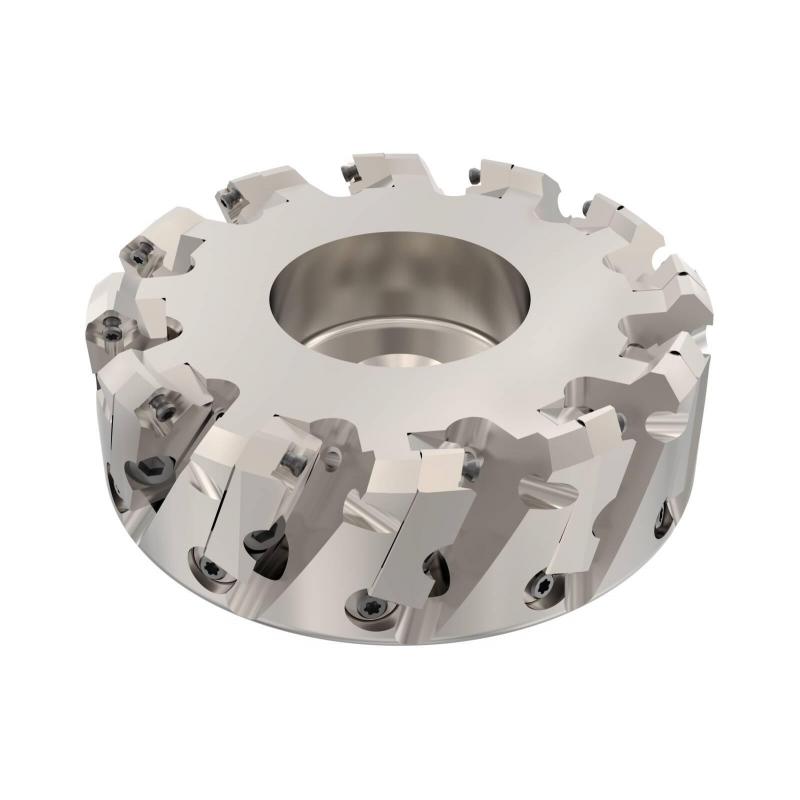

R220.53-0125AL-09-12CA Fréza (těleso) Quattromill pro čelní frézování

Parametry

Čistá hmotnost [kg]

1.85

Směr řezu [řez]

Right

Maximální otáčky

6700 rpm

Objednací kód produktu

R220.53-0125AL-09-12CA

Označení produktu ansi

R220.53-0125AL-09-12CA

Item style code

308-01

Číslo položky

02629641

Pocket seat code of the cutter

SE.X09T3

Datamatrix on item

0

Kód tvaru destičky

S

Velikost lůžka pro břitovou destičku

09

Maximální obráběný průměr [mm]

135.0

Kód provedení vstupu chladiva

1

Vlastnosti dodávky chladiva

1

Ortogonální úhel čela [deg]

10.0

Úhel nastavení ostří nástroje [deg]

45.0

Úhel nastavení ostří v čelním směru posuvu [deg]

90.0

Úhel nastavení ostří v bočním směru posuvu [deg]

45.0

Funkční délka [mm]

63.0

Typ upnutí

Arbor

Axiální úhel čela [deg]

20.0

Max. hloubka řezu [mm]

1.6

Max. hloubka řezu v bočním směru posuvu [mm]

1.6

Hloubka unášecí drážky [mm]

9.0

Cutting pitch differential

1

Cutting pitch density [close]

Close

Kód provedení výstupu chladiva

2

Obráběcí průměr [mm]

125.0

Průměr centrálního otvoru [mm]

40.0

Průměr stykové plochy ze strany stroje [mm]

90.0

Radiální úhel čela [deg]

-5.0

Šířka unášecí drážky [mm]

16.4

Materiál řezného prvku

Aluminium

Počet efektivních obvodových břitů

12

Celkový počet funkčních břitů nástroje

12
