Přesný sinusový svěrák PS - SV velikost 1 70 mm Röhm (370778)

Přesná sinusový svěrák PS-SV s otočnou osou vpředu

Konstrukce: Tělo a čelisti jsou vyrobeny z legované nástrojové oceli, kalené a přesně broušené. Pevná čelist je hladká, pohyblivá čelist s vodorovně broušeným hranolem. Upínání a uvolňování se provádí pomocí závitového vřetena. Nastavení úhlu s rozsahem nastavení 0-46° se provádí pomocí měřících bloků podle sinusového principu. Ložiskové a opěrné šrouby jsou kalené a broušené s přesností 0,001 mm. Upínací zařízení lze pozitivně zablokovat v libovolné úhlové poloze. Dodává se v dřevěném kufříku.

Rovinnost:100 mm = 0,005 mm,
Rovnoběžnost:100 mm = 0,002 mm,
Úhlová odchylka při 45° ± 15".

Použití: Pro vysokou pracovní přesnost ve výrobě nástrojů při broušení, frézování, měření atd.

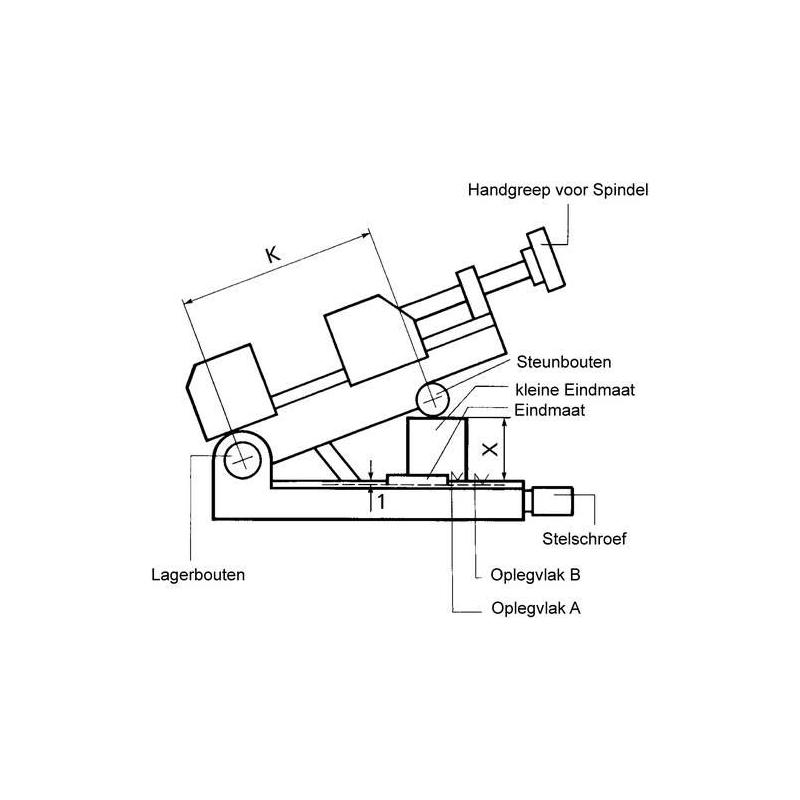

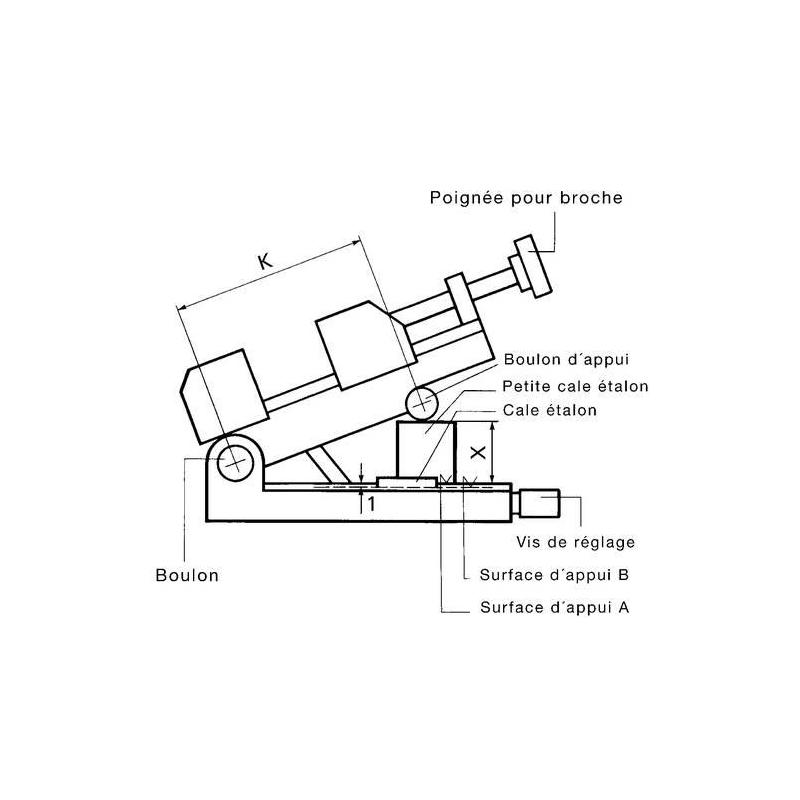

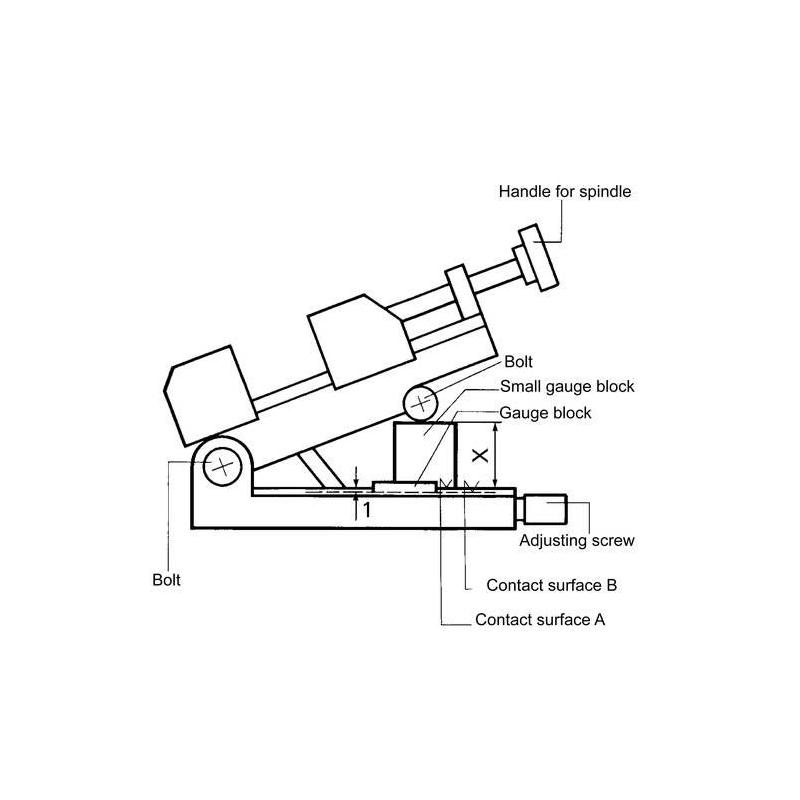

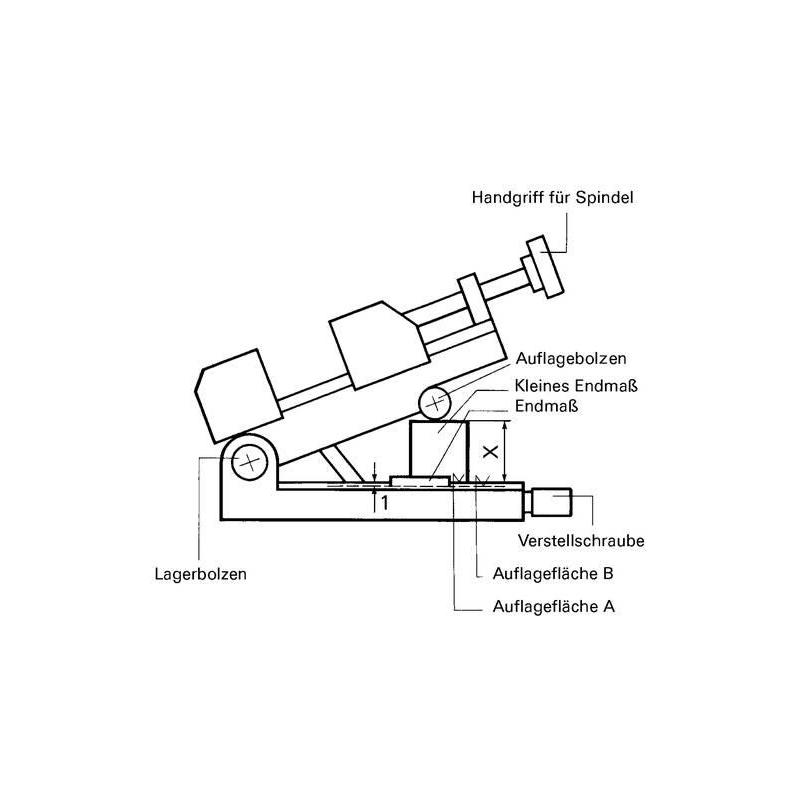

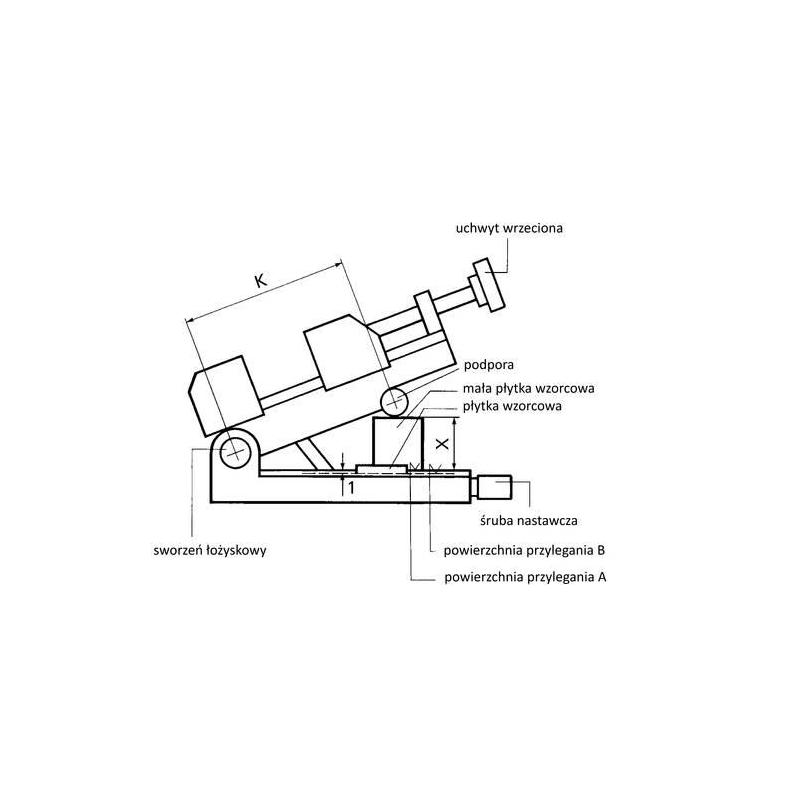

Formule pro výpočet měrného bloku x
x = sin alfa . K(pro ložiskovou plochu A)
x = sin alfa . K + 1 (pro ložiskovou plochu B)

Příklad:
Potřebujete: měřicí blok pro nastavení úhlu 24° 15' pro přesnou sinusovou svorku PS-SV.
Dáno: K = 100, sin alfa = 0,4107.
Výpočet: x = 0,4107 . 100 = 41,07.
Výška měrného bloku je 41,07 mm.
