Univerzální upínací systém pro upínání všech tvarů obrobků xPA M2 x 7,40 mm IBT

Upínací trn XPA

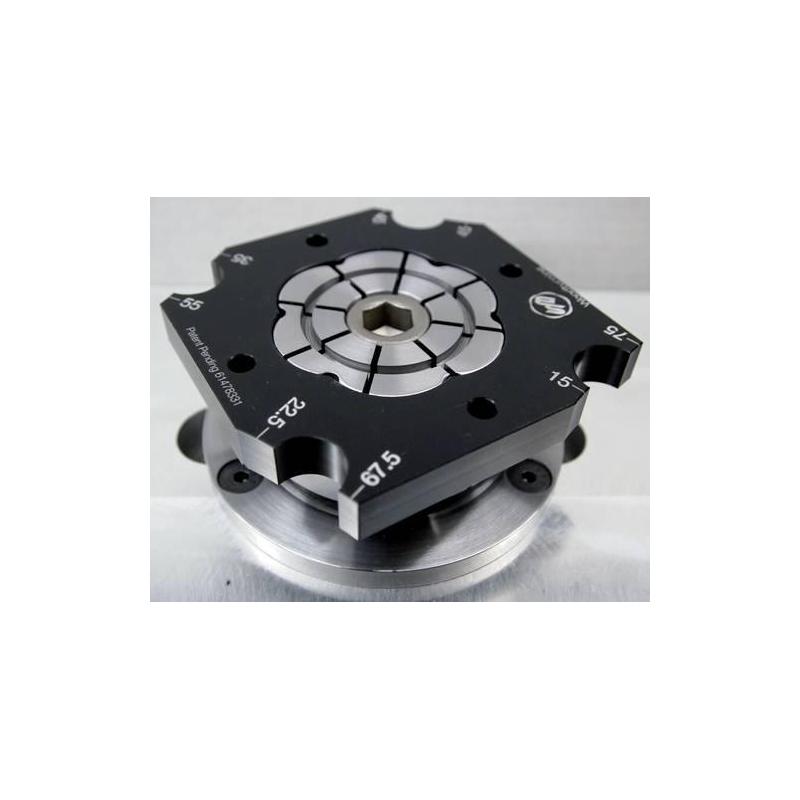

Univerzální upínací systém pro upínání všech tvarů obrobků, ať už pravoúhlých, šikmých, konkávních nebo konvexních.
Konstrukce:Speciální vlastností tohoto upínacího zařízení je ocelový šroub (pevnost 10,9) s excentrickou hlavou.Excentr způsobuje upínací pohyb při velmi vysoké upínací síle. Mosazná šestihranná podložka slouží jako upínací prvek.

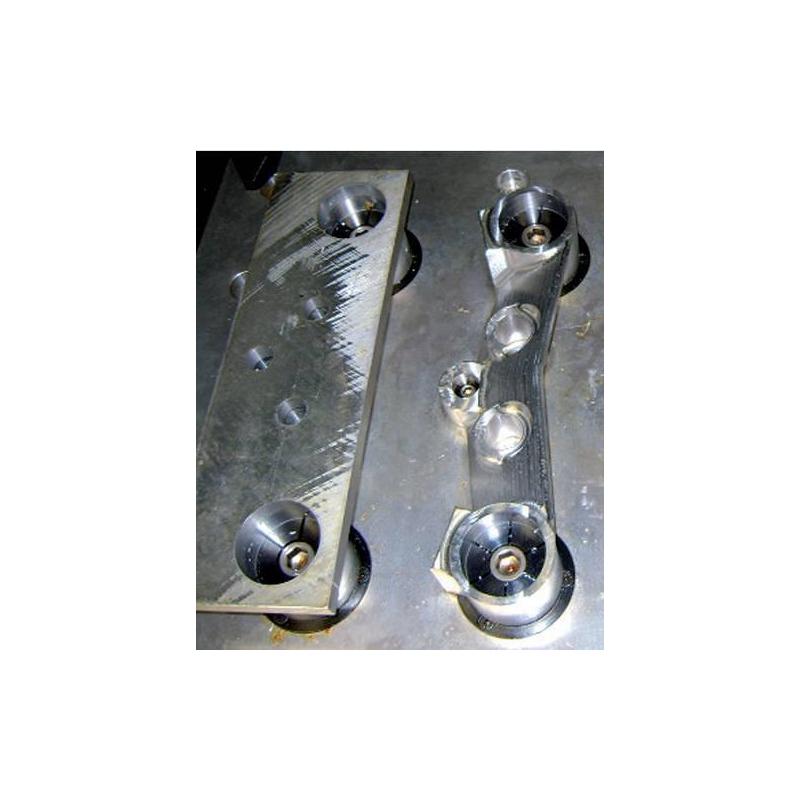

Použití: Pomocí dorazových kolíků a 1 nebo 2 upínacích šroubů lze upnout jakýkoli obrobek nejrůznějších tvarů. Nízká celková výška umožňuje snadné opracování povrchu obrobku. To znamená, že při programování CNC není třeba brát ohled na polohu upínacích kleští. Malé rozměry navíc umožňují prostorově úsporné vícenásobné upínání. Upínací svorky lze použít také jako doraz.

Konstrukce: Vyrobeno z měkké oceli, s kaleným a potaženým upínacím šroubem. Průměr montážní příruby je soustředný s průměrem upnutí, takže je dosaženo vysoké opakovatelnosti dílů.

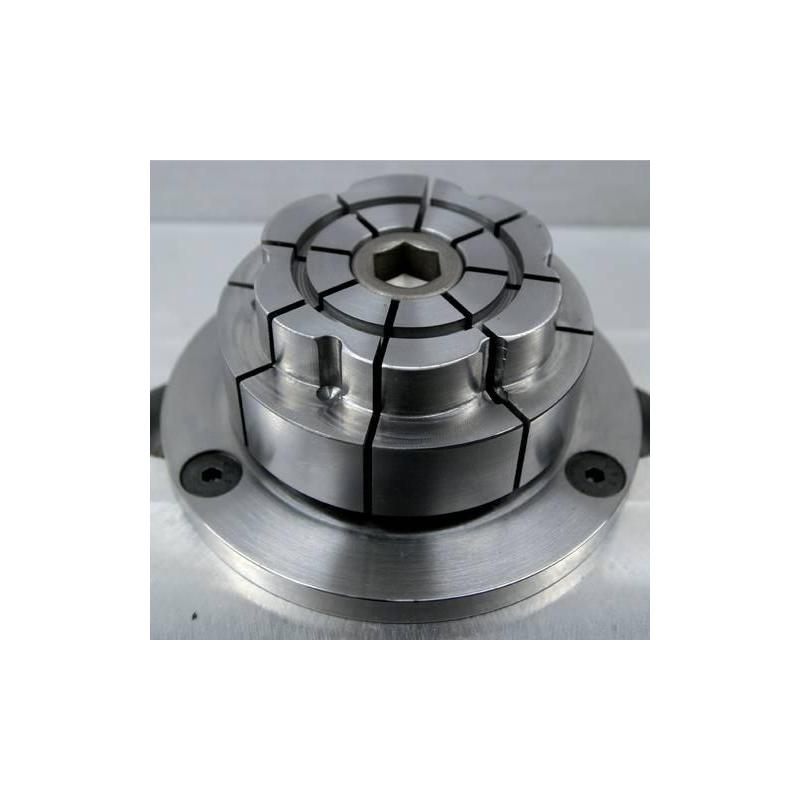

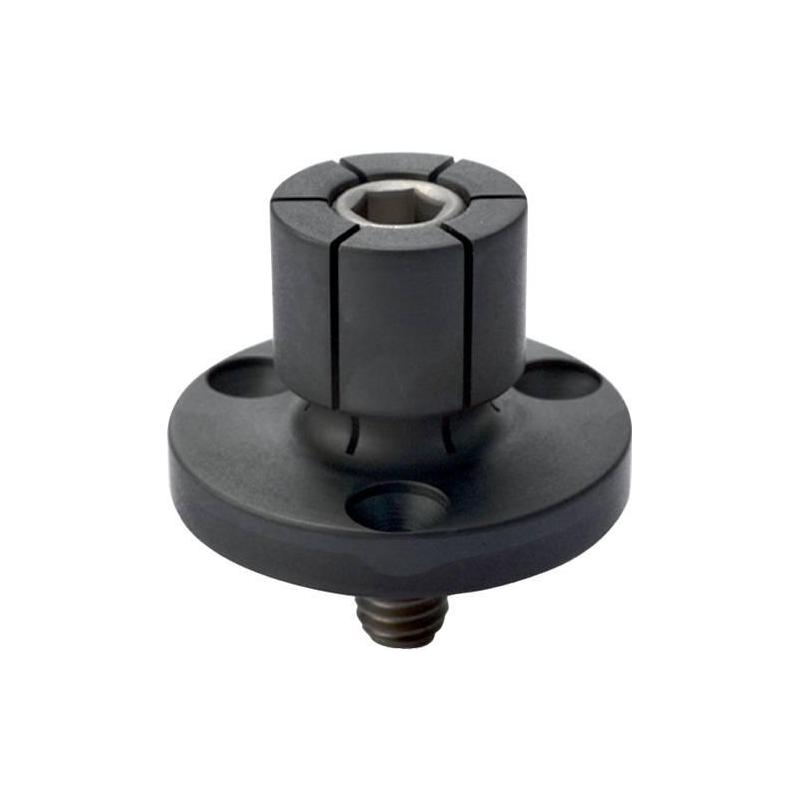

Použití: Téměř každý obrobek (např. soustružený díl, frézovaný díl, vrtaný díl atd.) má alespoň jeden otvor a právě tento otvor se používá k upnutí pomocí upínacího trnu XPA. Upínání se tedy provádí zevnitř a umožňuje bezproblémové obrábění druhé strany. Malé rozměry umožňují vícestranné obrábění bez rušivých hran nástroje. Upínací trn je obrobitelný a lze jej soustružením a frézováním přizpůsobit příslušným průměrům. Lze automatizovat pomocí hydrauliky a pneumatiky.

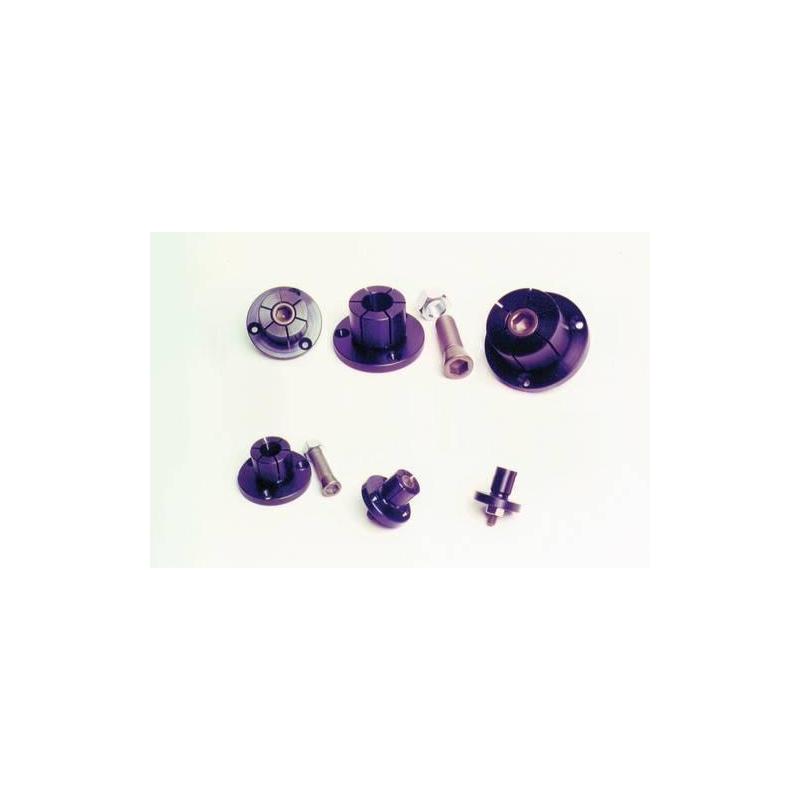

Rozsah dodávky: Upínací trn se 3 upevňovacími šrouby, bez imbusového klíče.

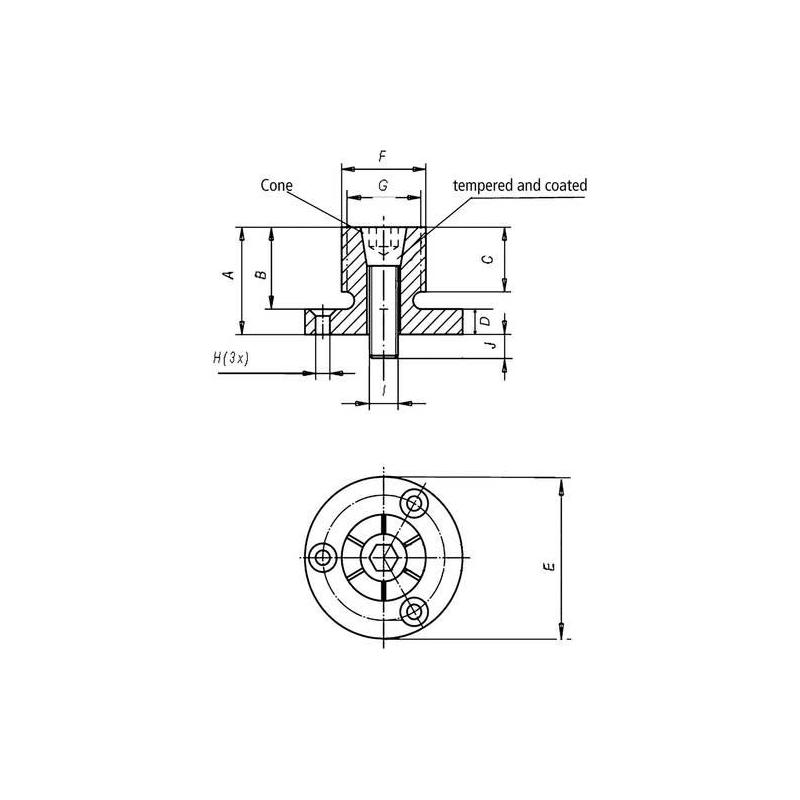

Rozměr G je nejmenší průměr, na kterém lze frézovat nebo soustružit rozměr F.
