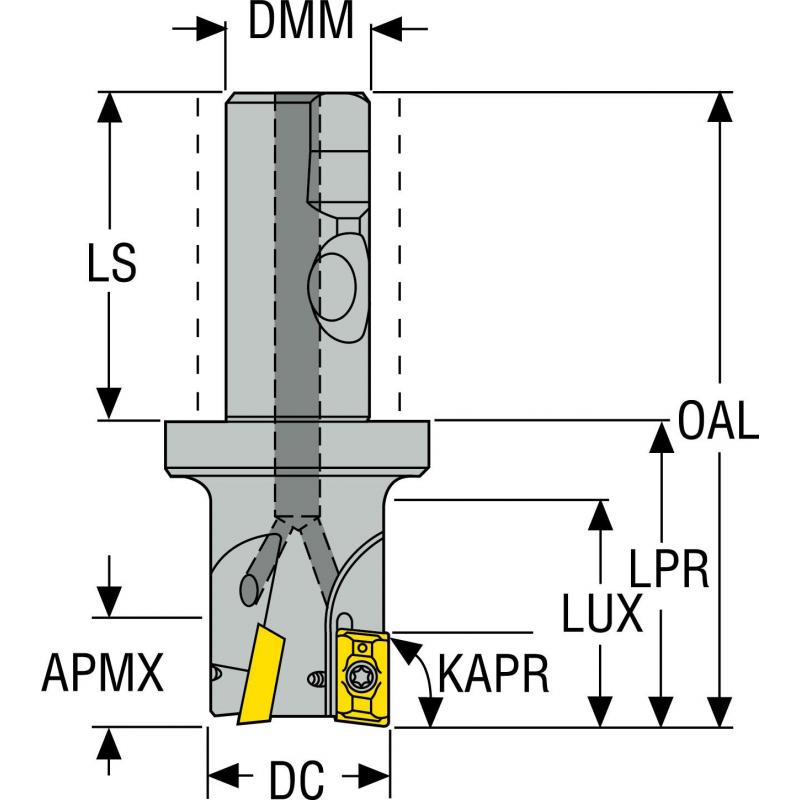

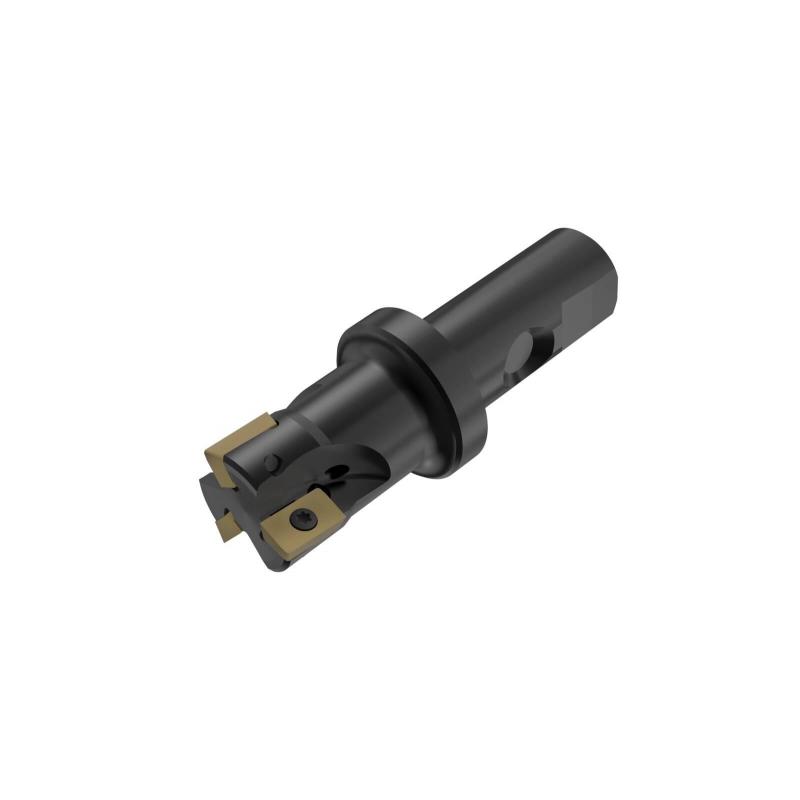

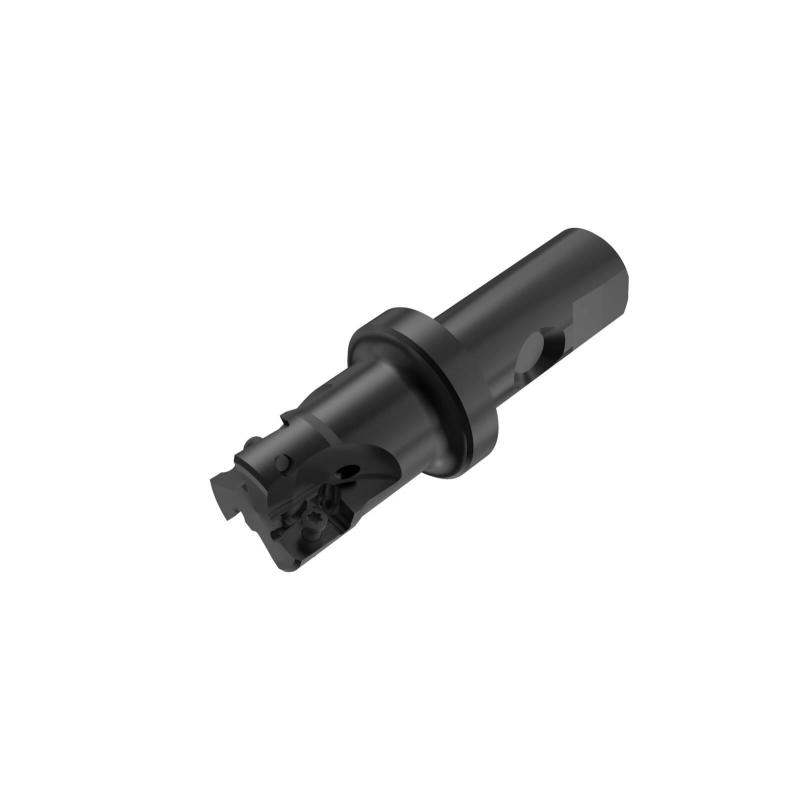

R217.69-2532.3S-16A Fréza (těleso) ISO

Parametry

Čistá hmotnost [kg]

0.431

Celková délka

111.0 mm

Délka stopky [mm]

56.0

Maximální otáčky

16300 rpm

Objednací kód produktu

R217.69-2532.3S-16A

Označení produktu ansi

R217.69-2532.3S-16A

Item style code

307-01

Číslo položky

75034528

Pocket seat code of the cutter

AP..1604

Připojení - strana obrobku

AP..1604

Kód provedení vstupu chladiva

1

Vlastnosti dodávky chladiva

1

Průměr stopky / otvoru pro trn [mm]

25.0

Ortogonální úhel čela [deg]

-9.0

Úhel nastavení ostří nástroje [deg]

90.0

Úhel nastavení ostří v čelním směru posuvu [deg]

90.0

Úhel nastavení ostří v bočním směru posuvu [deg]

90.0

Max. úhel zafrézování [deg]

0.0

Typ upnutí

SecoWeldon

Axiální úhel čela [deg]

6.0

Max. hloubka řezu [mm]

15.0

Max. hloubka řezu v bočním směru posuvu [mm]

15.0

Cutting pitch differential

1

Cutting pitch density [close]

Normal

Kód provedení výstupu chladiva

3

Obráběcí průměr [mm]

32.0

Průměr stykové plochy ze strany stroje [mm]

40.0

Radiální úhel čela [deg]

-9.0

Materiál řezného prvku

Steel

Počet efektivních obvodových břitů

3

Celkový počet funkčních břitů nástroje

3

Max. hloubka řezu v čelním směru posuvu [mm]

1.6

Maximální průměr otvoru pro šroubovou interpolaci [mm]

63.5

Minimální průměr otvoru pro šroubovou interpolaci [mm]

61.0

Vysunutá délka [mm]

55.0

Tool item surface treatment

Blackened

Využitelná max. délka [mm]

40.0
