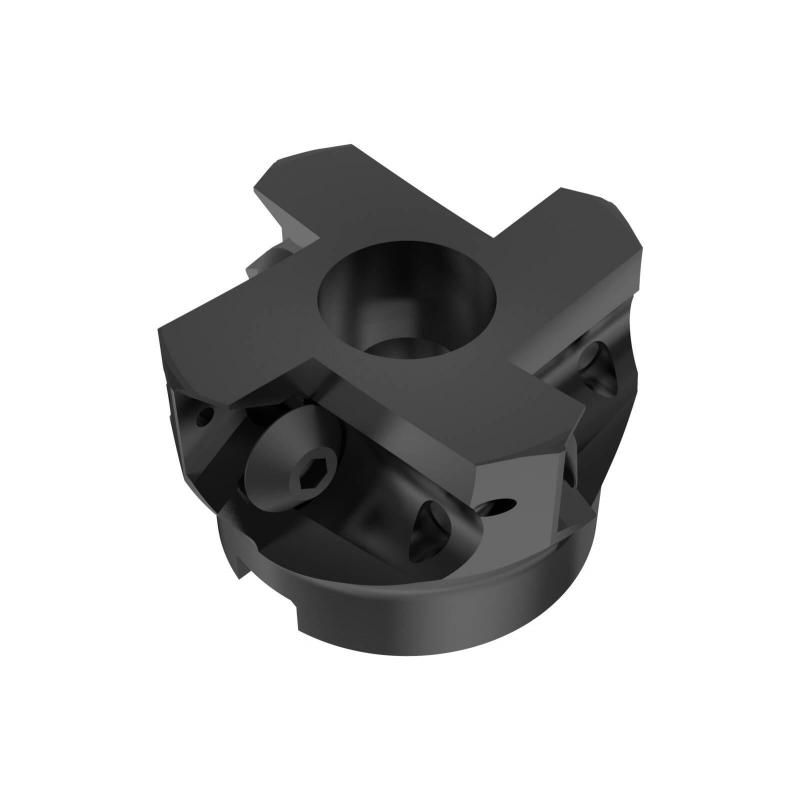

R220.17-0100-22 Fréza (těleso) ISO

Parametry

Čistá hmotnost [kg]

1.137

Maximální otáčky

5300 rpm

Objednací kód produktu

R220.17-0100-22

Označení produktu ansi

R220.17-0100-22

Item style code

308-02

Číslo položky

75009698

Pocket seat code of the cutter

TP..2204

Připojení - strana obrobku

TPKN2204 / TPKR2204 / TPUN2204

Kód provedení vstupu chladiva

0

Vlastnosti dodávky chladiva

0

Ortogonální úhel čela [deg]

0.0

Úhel nastavení ostří nástroje [deg]

90.0

Úhel nastavení ostří v čelním směru posuvu [deg]

90.0

Úhel nastavení ostří v bočním směru posuvu [deg]

90.0

Funkční délka [mm]

45.0

Max. úhel zafrézování [deg]

0.0

Typ upnutí

Arbor

Axiální úhel čela [deg]

0.0

Max. hloubka řezu [mm]

20.0

Max. hloubka řezu v bočním směru posuvu [mm]

20.0

Hloubka unášecí drážky [mm]

9.0

Cutting pitch differential

0

Cutting pitch density [close]

Coarse

Kód provedení výstupu chladiva

0

Obráběcí průměr [mm]

100.0

Průměr centrálního otvoru [mm]

40.0

Průměr stykové plochy ze strany stroje [mm]

85.0

Radiální úhel čela [deg]

0.0

Šířka unášecí drážky [mm]

16.4

Materiál řezného prvku

Steel

Počet efektivních obvodových břitů

5

Celkový počet funkčních břitů nástroje

5

Max. hloubka řezu v čelním směru posuvu [mm]

0.0

Tool item surface treatment

Blackened
