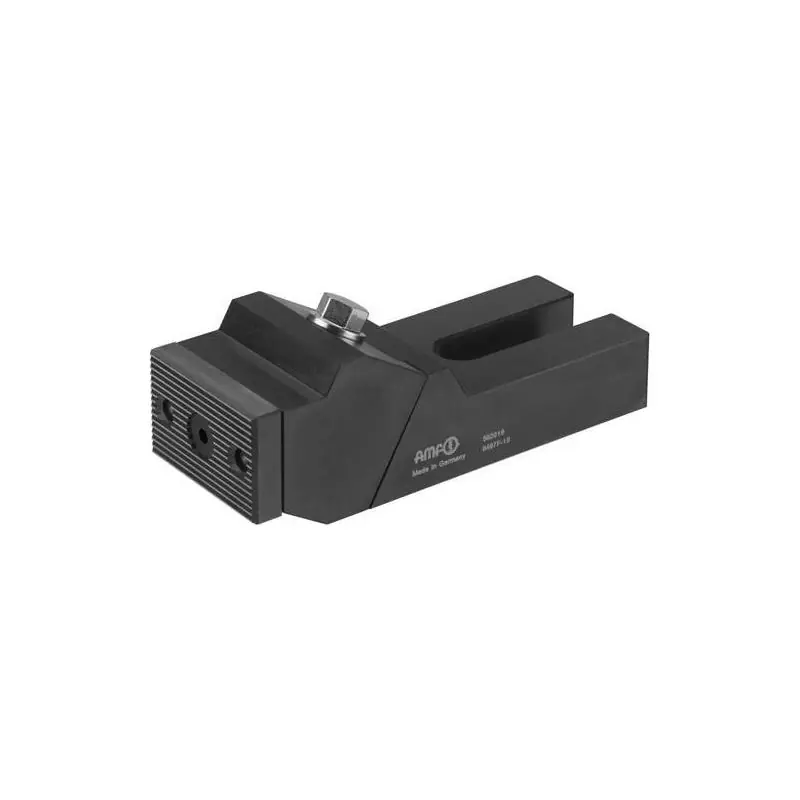

AMF stabilní upínací čelist 6497F plochá, velikost 26
Stabilizační čelist AMF 6497F plochá, velikost 26
8 857,98 Kč bez DPH
Stabilní upínací čelist, plochá Konstrukce: S přesným prizmatickým vedením, základní těleso z tepelně zpracované oceli, upínací čelisti z kalené oceli. Upínací čelisti jsou oboustranné, s hladkou stranou pro opracované obrobky a vroubkovanou stranou pro surové upínací plochy. Použití: Díky velké upínací ploše jsou tyto stabilní upínací čelisti vhodné pro boční upínání obrobků. Pro upevnění stabilních upínacích čelistí na stůl stroje doporučujeme použít dva upínací šrouby. Poznámka: Šrouby pro T-drážky DIN 787 je třeba objednat zvlášť jako upevňovací šrouby v závislosti na šířce drážky. * Upínací síly F1 a F2 jsou závislé na šířce drážky

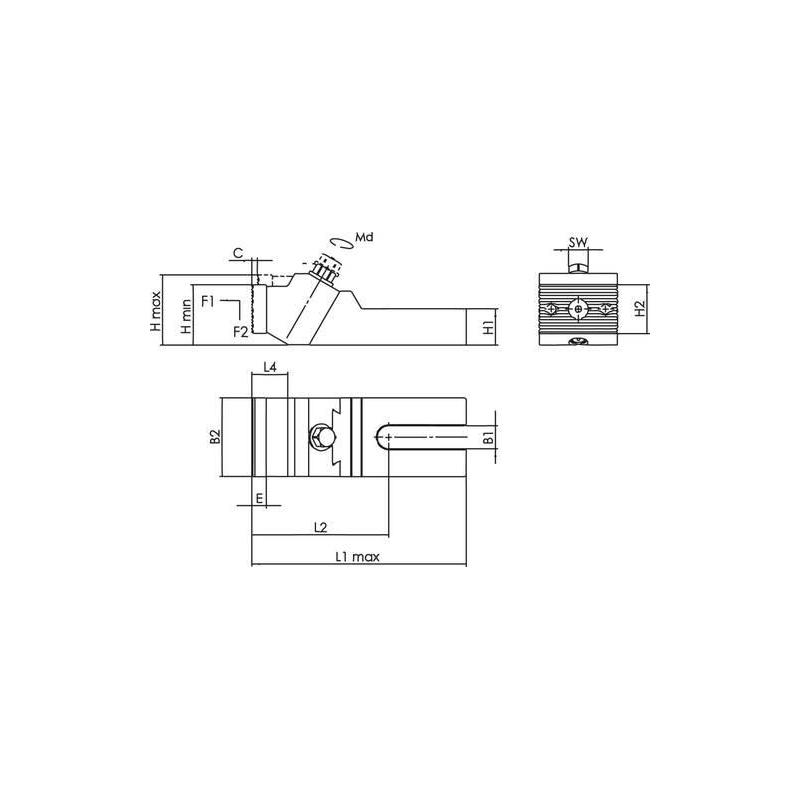

Parametry
- L1 [mm]
- 224
- L2
- 135
- SW
- 18
- Výška plnění H2 [mm]
- 4,5
- B2 [mm]
- 75
- C [mm]
- 7,5
- H1 [mm]
- 36
- L4 [mm]
- 29
- H min. [mm]
- 60
- H max. [mm]
- 73
- Výška H2 [mm]
- 40
- E [mm]
- 12
- Šířka slotu b1 [mm]
- 26
- Přidržovací síla F1 [kN]
- 25
